Реле
Раздел объединяет два вида реле OMRON: электромеханические, где цепь переключают подвижные контакты, и твердотельные, где ключом служит полупроводниковый элемент. К твердотельным отнесены и два регулятора мощности для нагревателей. Серии и модели разложены по подразделам Реле электромеханические и Реле твердотельные, у серий LY, MY, G2R-S и G2RV-ST — ещё и собственные разделы с моделями.
Чем отличаются два вида реле
Технический справочник OMRON по твердотельным реле описывает оба устройства. В электромеханическом реле входное напряжение, поданное на катушку, создаёт электромагнитную силу; она перемещает якорь, а якорь одновременно переключает контакты. Принцип простой, контактов в одном реле может быть несколько, реле работает в широком диапазоне напряжений питания и нагрузки и в разомкнутом состоянии не пропускает тока. Обратная сторона, по справочнику, — образование дуги, возможный отказ контакта, дребезг, шум срабатывания и ограниченный ресурс. В твердотельном реле подвижных контактов нет: нагрузку переключают тиристоры, симисторы, диоды или транзисторы, а вход от выхода отделяет оптопара — она передаёт сигнал светом и полностью развязывает цепи.
| Что переключает цепь | электромеханическое — контакты, которые двигает якорь; твердотельное — полупроводниковый элемент |
|---|---|
| Ток в выключенном состоянии | у электромеханического утечки нет; у твердотельного ток течёт через снабберную цепь и без входного сигнала |
| Число цепей | электромеханическое бывает многополюсным; большинство твердотельных — с одним замыкающим выходом (SPST-NO) |
| Ресурс | у электромеханического, по справочнику, — от 100 000 до 100 000 000 срабатываний; у твердотельного изнашиваемых контактов нет |
| Скорость и шум | твердотельное переключает быстро и часто, без звука и без дуги, почти не создаёт помех |
| Что требует твердотельное | отвода тепла; защиты от импульсов перенапряжения, которые могут повредить элементы; учёта тока утечки в выключенном состоянии |
| Самоудержание | схемы с самоудержанием строят только на электромеханических реле |
| Частые включения | если нагреватель включают и выключают с интервалом в несколько секунд годами, справочник требует твердотельное реле |

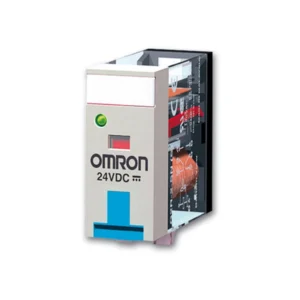

Электромеханические реле
| Под розетку, общего назначения | LY — разделы LY2 и LY4; MY — раздел MY2; G2R-□-S — раздел G2R-_-S; MK-S |
|---|---|
| Узкие, 6,2 мм | G2RV-ST — раздел G2RV-ST; G2RV-SR |
| Силовые | G7Z, G7J, G7L, MK-S(X) |
| Особые функции | самоблокировка — MYK, храповой механизм — G4Q, герметичный корпус — MY4H |

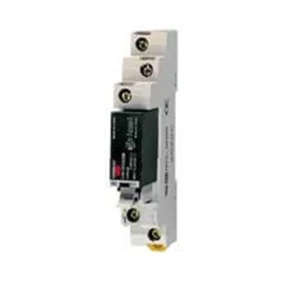

Твердотельные реле и регуляторы мощности
| В розетки электромеханических реле | G3R-I/O, G3F/G3FD, G3H/G3HD, G3B/G3BD |
|---|---|
| Узкие, 6,2 мм | G3RV-SR, G3RV-ST |
| На внешний радиатор | G3NA, G3NE |
| Для нагревателей | G3PE, G3PJ, G3PF |
| С радиатором в корпусе | G3PA — 20–60 А, G3PH — 75 и 150 А |
| Регуляторы мощности | G3PW — один канал, G3ZA — до восьми реле по RS-485 |
Часть твердотельных реле OMRON сделана в форме электромеханических и встаёт в их розетки: G3R-I/O — как G2R-1-S, G3F/G3FD — как MY, G3H/G3HD — как LY1 и LY2, G3B/G3BD — как MK. Способы управления нагревателем через твердотельное реле и регулятор мощности разобраны в разделе Реле твердотельные.
Документы
Сравнение двух видов реле — по техническому справочнику OMRON Technical Guide for Solid State Relays (CSM_SSR_TG_E_4_1, на английском), с. 1–3, 8 и 11. Характеристики серий — в даташитах, на которые ссылается каждая карточка.
