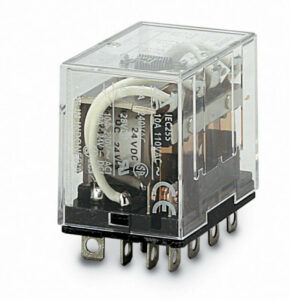

LY4
В разделе — четырёхполюсные реле OMRON серии LY: четыре переключающих контакта (4PDT), номинальная активная нагрузка 10 А при 110 В AC и при 24 В DC, не менее 200 000 циклов. OMRON относит LY к компактным силовым реле общего назначения. Изоляция между катушкой и контактами и между контактами разных полюсов выдерживает 2000 В AC в течение минуты, дугу между контактами разделяет перегородка в корпусе. Масса реле — около 70 г.
Двухполюсные реле LY — в разделе LY2, другие серии — в разделе Реле электромеханические.
Исполнения в разделе
| Исполнение | Чем отличается | Катушка, В |
|---|---|---|
| LY4 | стандартное: без индикатора, диода и RC-цепи, выводы под розетку | AC 12, AC 24, AC 100/110, AC 120, AC 200/220, AC 230, AC 240, DC 12, DC 24, DC 48, DC 100/110 |
| LY4N | индикатор срабатывания (светодиод) | AC 24, AC 100/110, AC 200/220, AC 240, DC 12, DC 24, DC 48, DC 100/110 |
| LY4N-D2 | диод гашения выброса и индикатор, только DC | DC 12, DC 24, DC 48, DC 100/110 |
| LY4-0 | выводы для впайки в печатную плату | AC 24, AC 50, AC 100/110, AC 200/220, DC 12, DC 24, DC 48, DC 100/110 |
| LY4F | фланец для крепления к панели двумя винтами M3 | AC 24, AC 100/110, AC 200/220, DC 12, DC 24 |
| LY4I4N | светодиод и кнопка проверки; описано только на странице модели OMRON Europe | DC 24 |
Как выбрать
Монтаж. Под розетку — LY4, LY4N и LY4N-D2; в печатную плату впаивают LY4-0; к панели двумя винтами M3 крепят LY4F (момент затяжки 0,98 Н·м).
Катушка. По даташиту LY4 и LY4N выпускаются на 12, 24, 100/110 и 200/220 В AC и на 12, 24, 48 и 100/110 В DC, LY4-0 — на 24, 100/110 и 200/220 В AC и на 12, 24, 48 и 100/110 В DC, LY4F — на 12, 24, 100/110 и 200/220 В AC и на 12, 24 и 100/110 В DC. Диод гашения выброса (LY4N-D2) бывает только у реле с катушкой постоянного тока. Срабатывание — не более 80 % номинального напряжения, наибольшее — 110 %. Катушек 120, 230 и 240 В AC в даташите LY нет: LY4 AC230 есть у OMRON Europe, LY4 AC120, LY4 AC240 и LY4N AC240 — в каталоге OMRON US; ток и сопротивление этих катушек в даташите LY не приводятся.
Нагрузка. Контакты одинарные, из сплава серебра: 10 А при 110 В AC и при 24 В DC и 10 А при 250 В AC (не менее 50 000 циклов), по индуктивной нагрузке — 7,5 А при 110 В AC и 5 А при 24 В DC. Для сигналов и нагрузок до 100 мА даташит применять реле LY запрещает.
Температура. Все четырёхполюсные LY работают от −40 до +40 °C, при токе до 4 А — до +55 °C.
Розетки и фиксаторы
Розетки спереди панели, на DIN-рейку или винтами: PTF-14-PU-L с зажимами Push-In Plus, PTFZ-14-E с защитой от прикосновения, PTF14A с винтами M3,5. Розетки для монтажа сзади панели: PT14, PT14QN и PT14-0. Фиксаторы реле — PYC-A1 для розеток спереди и PYC-P для розеток сзади.
Документы
Характеристики, чертежи и розетки — даташит OMRON LY Bi-power Relays (CSM_LY_OEE_DS_E_3_1, на английском). Исполнения LY4I4N с кнопкой проверки в нём нет — они описаны на страницах моделей OMRON Europe.
