Низковольтные коммутационные устройства
Раздел объединяет аппаратуру OMRON серии J7, которой коммутируют и защищают трёхфазные двигатели: контакторы, контакторные (вспомогательные) реле, тепловые реле перегрузки и автоматы защиты двигателя. Аппаратура делится на две линейки. Модульная линейка с контакторами J7KN, J7KNA и J7KNU подключается винтовыми зажимами и доходит до двигателей 500 кВт. Компактная — J7KC, J7KCA, J7TC и J7MC в корпусах шириной 45 мм с подключением Push-In Plus — рассчитана на двигатели до 5,5 кВт при 380–440 В.
Серии раздела

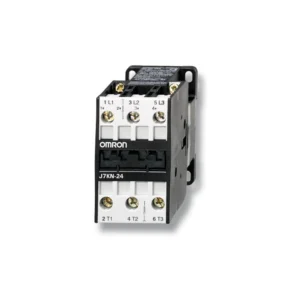

| J7KN | моторные контакторы, 21 типоразмер от 4 до 500 кВт (AC-3, 380–415 В); фронтальные и боковые блоки контактов, блокировки, RC-цепочки |
|---|---|

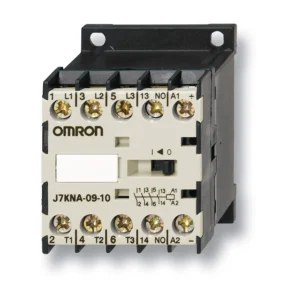

| J7KNA | мини-контакторы J7KNA-09 и J7KNA-12 на 4 и 5,5 кВт, реверсивные пары, четырёхполюсное исполнение |

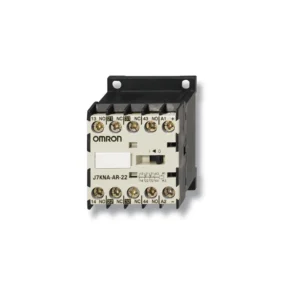

| J7KNA-AR | четырёхполюсные реле цепей управления на базе J7KNA, с блоками — до 8 контактов; AC-15 — 3 А при 230 В |

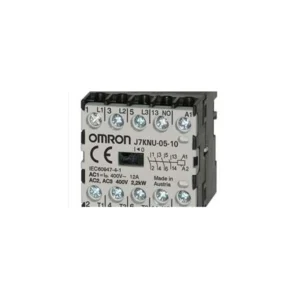

| J7KNU (-AR) | микроконтакторы на двигатели до 2,2 кВт, а также контакторные реле; корпус 35,5 × 33 мм, рейка 15 мм или адаптер на 35 мм |

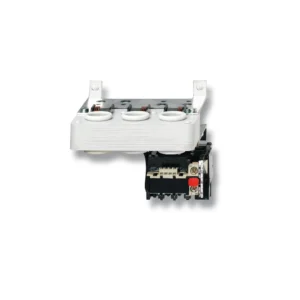

| J7TKN | реле перегрузки для J7KNA и J7KN с уставками 0,12–800 А |

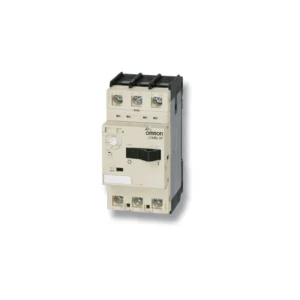

| J7MN | 0,16–100 А, отключают до 100 кА при 400 В; к ним — блоки контактов, расцепители, шины, модули связи с контакторами |

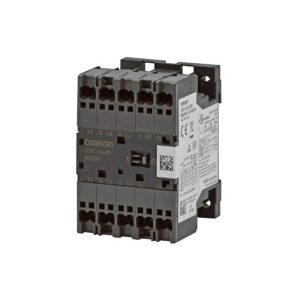

| J7KC | контакторы 12 А (AC-3) на 5,5 кВт при 380–440 В, реверсивные J7KCR; вспомогательный НЗ — зеркальный контакт |

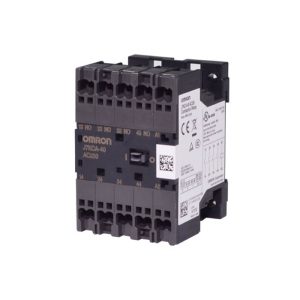

| J7KCA | контакторные реле в корпусе J7KC: 4НР, 3НР+1НЗ, 2НР+2НЗ, связанные контакты у -31 и -22 |

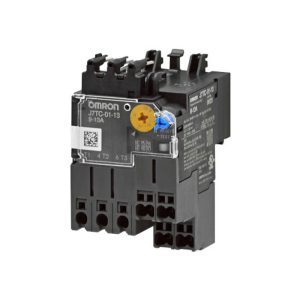

| J7TC | тепловые реле к J7KC, 19 диапазонов от 0,1 до 13 А, ручной или автоматический сброс |

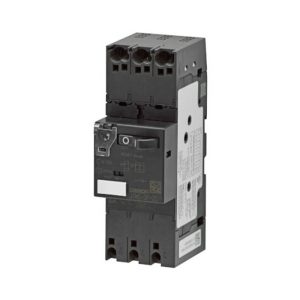

| J7MC | ручные пускатели (автоматы защиты двигателя) 0,16–20 А с клавишей или рукояткой, до 100 кА |
Категории применения
Номиналы контакторов и контактов OMRON даёт по категориям применения IEC 60947. Для главных контактов контакторов по IEC 60947-4-1: AC-1 — активные и слабоиндуктивные нагрузки, печи сопротивления; AC-3 — пуск асинхронных двигателей с короткозамкнутым ротором и их отключение на ходу; AC-4 — пуск, торможение противовключением и толчковый режим. Для вспомогательных контактов и реле по IEC 60947-5-1: AC-15 — электромагнитные нагрузки переменного тока мощнее 72 ВА, DC-13 — электромагниты постоянного тока, AC-12 и DC-12 — активные нагрузки и входы с оптопарами. Мощность контакторов в карточках указана по AC-3.
Две линейки J7
Компактная линейка Push-In Plus. J7KC, J7KCA, J7TC и J7MC — одной ширины 45 мм, провод вставляют в клемму без винта. Тепловое реле J7TC пристёгивается к контактору J7KC, автомат защиты двигателя J7MC вместе с J7KC образует пускатель. Такие пускатели OMRON проверила при Iq 50 кА (200 и 400 В AC) по обоим типам координации IEC 60947-4-1: при типе «1» после короткого замыкания пускатель может быть повреждён, при типе «2» он остаётся работоспособным, допускается лишь лёгкое сваривание контактов, которые разделяются без заметной деформации.
Модульная линейка с винтовыми зажимами. Контакторы J7KNU, J7KNA и J7KN ведут ряд мощностей от микроконтакторов на 2,2 кВт до 500 кВт. Тепловые реле J7TKN подбирают по букве исполнения под ряд контакторов, автоматы J7MN соединяют с контакторами модулями связи J77MN; контакторные реле этой линейки — J7KNA-AR и J7KNU-AR. Сочетания контакторов, тепловых реле и автоматов даташиты дают таблицами — они приведены в карточках J7TKN и J7MN.
Контакты для систем безопасности. Зеркальные вспомогательные контакты по EN 60947-4-1 даташиты называют у J7KN, J7KNA, J7KNU и J7KC, связанные контакты — у контакторных реле J7KCA исполнений -31 и -22.
Категории применения, типы координации и меры предосторожности для линейки J7KN описаны в приложении OMRON J09E-EN-01A к даташитам низковольтной аппаратуры (на английском); компактную линейку обобщает брошюра Low Voltage Switching Gears (Cat. No. J229-E1-01). Даташиты серий указаны в карточках.
