Твердотельные реле G3PA
Документация
Цена: Под заказ

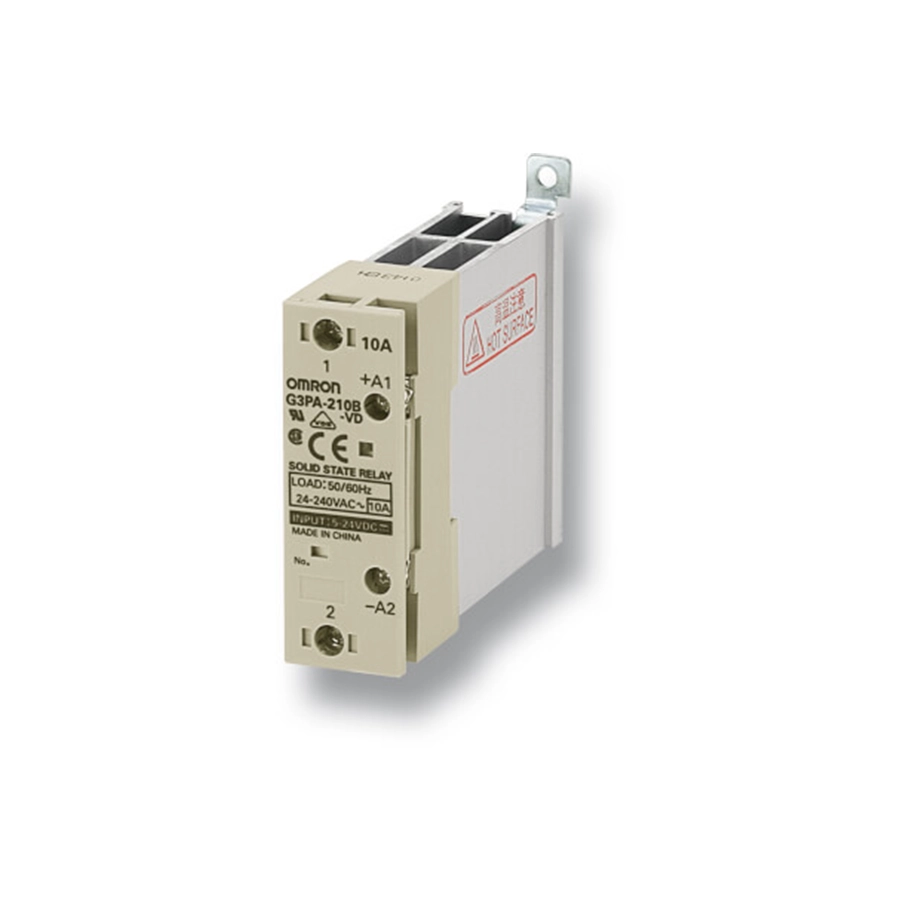

Твердотельное реле OMRON со встроенным радиатором и силовым элементом в сменном картридже — твердотельные реле G3PA. Европейский даташит даёт три группы моделей: 40 и 60 А при 24–240 В AC, 20 и 30 А при 200–400 В AC, 20, 30 и 50 А при 200–480 В AC; у всех — переход через ноль, развязка фотосимистором и индикатор. Когда индикатор температуры на картридже G32A-A из розового становится красным, картридж меняют, провода от реле не отсоединяя.
Реле под отдельный радиатор на токи до 90 А — твердотельное реле G3NA; блок, который не только включает нагрузку, но и плавно меняет её мощность, — однофазный тиристорный регулятор мощности G3PW. Все серии — Реле твердотельные.
Характеристики
Модели европейского даташита
| G3PA-240B-VD, -260B-VD | 40 и 60 А при 24–240 В AC (19–264 В), при 40 °C; вход 5–24 В DC |
|---|---|
| G3PA-420B-VD, -430B-VD | 20 и 30 А при 200–400 В AC (180–440 В), при 30 °C; вход 12–24 В DC |
| G3PA-420B-VD-2, -430B-VD-2, -450B-VD-2 | 20, 30 и 50 А при 200–480 В AC (180–528 В), при 30 °C; вход 12–24 В DC |
| Во всех | развязка — фотосимистор, переход через ноль, индикатор; наименьший ток нагрузки — 0,5 А; входное напряжение указывают при заказе |
| Картриджи G32A-A | A40-VD и A60-VD к 240B и 260B, A420-VD, A430-VD к 400-вольтовым, A420-VD-2, A430-VD-2, A450-VD-2 к 480-вольтовым |
Вход и выход
| Вход 5–24 В DC | диапазон 4–30 В, до 7 мА; срабатывание — не выше 4 В, отпускание — не ниже 1 В |
|---|---|
| Вход 12–24 В DC | диапазон 9,6–30 В, до 7 мА; срабатывание — не выше 9,2 В, отпускание — не ниже 1 В |
| Бросок тока | 220 А у 20-амперных и 440 А у остальных (60 Гц, 1 период); VDRM (справочно) — 600 В, 1000 В и 1200 В по классу напряжения |
| I²t | 1260 А²·с у 240B и 260B, 260 А²·с у 420B-VD, 1800 А²·с у 420B-VD-2, 430B и 450B |
| Время | срабатывание и отпускание — до ½ периода сети плюс 1 мс при входе DC |
| Падение и утечка | до 1,6 В (240B, 260B) и 1,8 В (400 и 480 В); утечка — 10 мА при 100 В AC, 20 мА при 200, 400 и 480 В AC |
| Частота переключений | не выше 10 Гц; сеть нагрузки — 50 или 60 Гц |
Общие данные
| Изоляция | 4000 В AC 1 мин, от 100 МОм; встроенный варистор от перенапряжений |
|---|---|
| Условия | работа от −30 до 80 °C, хранение от −30 до 100 °C, влажность 45–85 %; вибрация 0,375 мм, удар 300 м/с² (на DIN-рейке) |
| Масса | около 290 г (20 А), 410 г (30 А), 460 г (40 А), 900 г (50 и 60 А) |
| Сертификаты | UL и cUL (E64562), VDE по EN 62314 и EN 60947-4-3; ЭМС — EN55011 группа 1 класс A, EN61000-6-2; MTTFd (справочно) — не меньше 1000 лет |
Монтаж и эксплуатация
Реле ставят вертикально. При полном токе нагрузки вплотную их не монтируют — слева и справа нужно по 10 мм; вплотную допускается не больше трёх реле, при токе не выше 80 % номинала (90 % у 210B, 220B и 240B) и с промежутком 80 мм сверху и снизу; от коробов — не меньше 60 мм сверху и 30 мм снизу, высота соседнего короба — до половины высоты реле. На каждое реле в шкафу даташит закладывает от 0,16 (10 А) до 0,93 (60 А) вентилятора 92 мм на 0,7 м³/мин. При питании нагрузки низким напряжением, например 24 В AC, на включение уходит часть напряжения и появляется потеря времени, тем большая, чем ниже напряжение; к серьёзным проблемам, по даташиту, это не приводит. К нагрузке постоянного тока и индуктивной параллельно подключают диод. Для соответствия EN55011 на сеть нагрузки ставят конденсатор 1 мкФ 250 В AC. Картридж меняют при снятом питании; у 420B-VD(-2) — специальным инструментом из комплекта; к старым моделям G3PA-□□□B(-US) картриджи с индексом VD не подходят.
Документы
Основной источник — европейский даташит OMRON Solid State Relays G3PA (CSM_G3PA_OEE_DS_E_1_8, на английском), его даёт страница серии OMRON Europe: модели и картриджи — с. 1–2, характеристики — с. 3–4, замена картриджа — с. 5–7, графики — с. 8–11, размеры — с. 12, монтаж — с. 13–14. Общий даташит Solid State Relays G3PA (CSM_G3PA_DS_E_3_10, на английском) описывает ещё модели G3PA-210B-VD-X и G3PA-220B-VD-X на 10 и 20 А при 24–240 В AC, их картриджи и блок Short-circuit Unit G32A-D20.
