Термоконтроллеры и термодатчики
В разделе — регуляторы температуры OMRON, датчики к ним и реле контроля температуры. Цепочка у всех одна: датчик сообщает температуру объекта, регулятор находит отклонение от уставки и по нему управляет нагревателем или охладителем через реле, твердотельное реле или регулятор мощности. По документам OMRON регуляторы работают двухпозиционно или по ПИД-закону с автонастройкой, а многие из них принимают и аналоговый сигнал 4–20 мА или 0–10 В. Датчики бывают контактные — термопары, платиновые термометры сопротивления, термисторы серии E52 — и бесконтактные инфракрасные ES1B и ES1C, которые не касаются объекта.
Устройства раздела

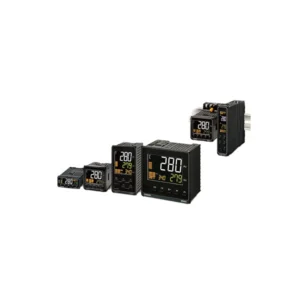

| E5□C | цифровые регуляторы с белым индикатором: E5GC 48 × 24, E5CC 48 × 48, E5EC 48 × 96, E5AC 96 × 96 мм и модуль E5DC 22,5 мм на рейку; опрос 50 мс |
|---|---|

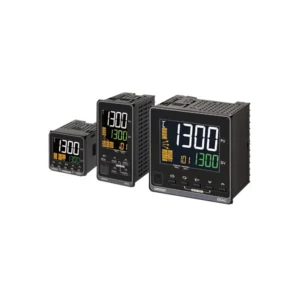

| E5□C-T | программные исполнения E5CC-T, E5EC-T, E5AC-T: 8 программ по 32 шага |

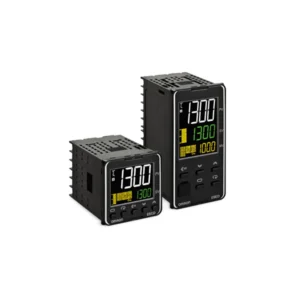

| E5□D | E5CD и E5ED: ПИД подстраивается под изменения процесса, есть функции для запайки упаковки и охлаждения экструдеров водой |

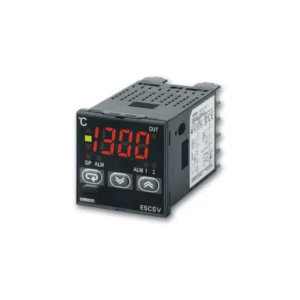

| E5CSV | 48 × 48 мм, настройка DIP-переключателем, до двух тревог |

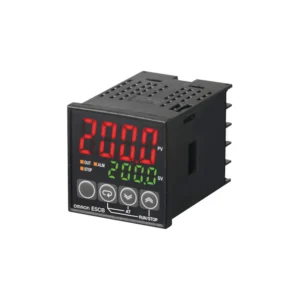

| E5CB | 48 × 48 мм, цифры 16,2 мм, одна тревога, мало параметров |

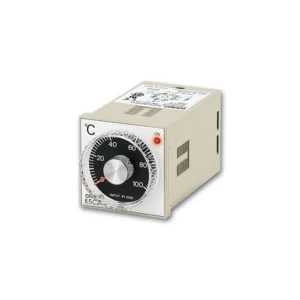

| E5C2 | аналоговый, уставка ручкой, двухпозиционный или пропорциональный |

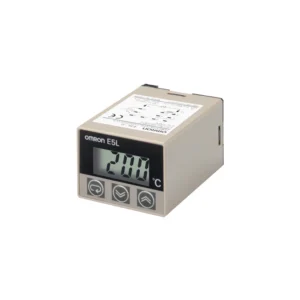

| E5L | электронный термостат в розетку, реле 10 А, термистор в комплекте |

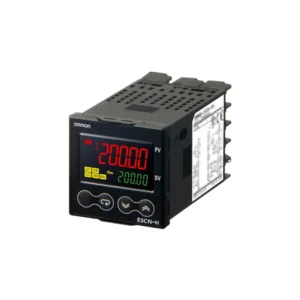

| E5□N-H / -HT | показ до 0,01 °C, точность ±0,1 % показания; -HT — программные |

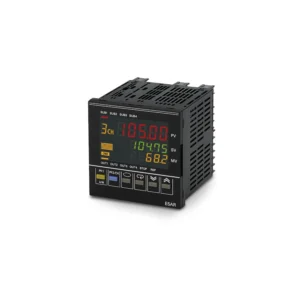

| E5□R / E5□R-T | E5AR и E5ER: до четырёх контуров в одном приборе, каскад, клапан; -T — программные |

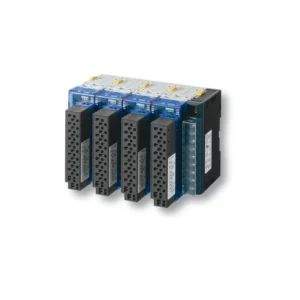

| CelciuXº (EJ1) | модули на 2 и 4 канала в шкаф, до 64 на линии RS-485, связь с G3PW и G3ZA |

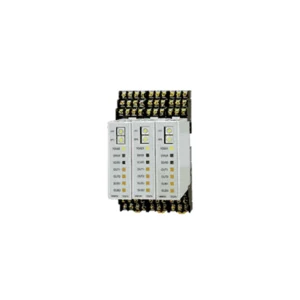

| E5ZN | двухконтурные модули 22,5 мм на рейку, до 16 в системе |

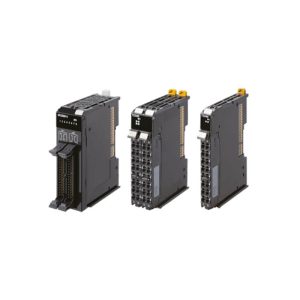

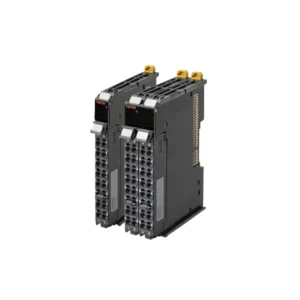

| NX-TC | модули системы ввода-вывода NX на 2 и 4 канала с адаптивным управлением |
| NX-HTC | модули NX на 4 и 8 каналов, разрешение 0,01 °C, признаки температурного профиля |

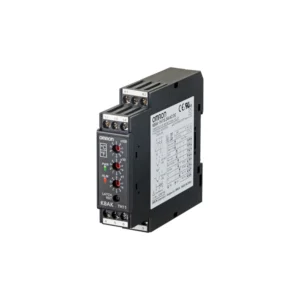

| K8AK-TH | реле контроля температуры 22,5 мм: тревога по порогу, без регулирования |

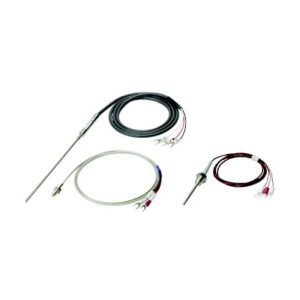

| E52 | термопары K, J, T, R, платиновые термометры Pt100, термисторы; европейская линейка E52-E и датчики для упаковочных машин |

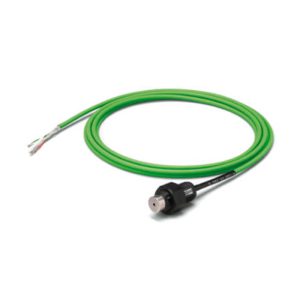

| ES1B | инфракрасный, выход как у термопары K, четыре диапазона от 10 до 260 °C |

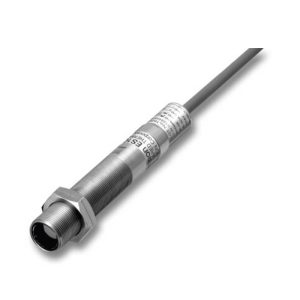

| ES1C | инфракрасный, 0–400 °C, выход 4–20 мА, отклик 100 мс |
Как подобрать
Где стоит прибор. На двери щита, где оператор видит температуру и меняет уставку, — щитовые регуляторы E5□C, E5□D, E5CB, E5CSV, E5□N-H, E5□R или аналоговый E5C2. Внутри шкафа, без индикатора на двери, — модульные CelciuXº и E5ZN, которыми управляют по линии связи, или E5DC на рейку. Если машина собрана на системе ввода-вывода OMRON NX, контуры ведут её модули NX-TC и NX-HTC. Для встраивания в простое оборудование — термостат E5L в розетку.
Сколько контуров и какой закон. Один контур — любой щитовой регулятор; до четырёх в одном приборе — E5AR, до двух — E5ER; больше — модульные системы: E5ZN до 32 контуров, EJ1 до 256 каналов на линии. Если температуру нужно менять по времени, например разогрев и выдержка, — программные E5□C-T, E5□N-HT, E5□R-T. Когда процесс меняется при смене заготовки или машины, у E5□D и NX-TC есть адаптивное управление, у NX-HTC — ещё и контроль отклонений профиля.
Чем управлять. Выход напряжения управляет твердотельными реле, а линейный токовый сигнал — регулятором мощности G3PW; вид выхода — одна из букв обозначения модели. Обрыв нагревателя и пробой твердотельного реле замечают модели со входом трансформатора тока.
Какой датчик. Контактный датчик E52 выбирают по типу элемента, длине и диаметру трубки и способу крепления; по даташиту H14E тонкие термопары для запайки упаковки OMRON рекомендует применять с регуляторами E5□D. Инфракрасные ES1B и ES1C нужны, когда объект движется, его нельзя касаться или он на расстоянии: ES1B подключают к входу термопары, ES1C — к аналоговому входу 4–20 мА. Для сигнализации о перегреве без регулирования — реле K8AK-TH; реле для защиты двигателей по термистору и K8DT-TH собраны в разделе Температура.
Документы
Описания серий и ссылки на даташиты OMRON — в карточках раздела. Сравнение NX-HTC, NX-TC, EJ1, E5DC-B, E5CD-H и E5ED-H по задачам — флаер OMRON Temperature control units (Cat. No. H237-E1-05, на английском).
