Реле с храповым механизмом G4Q
Цена: Под заказ

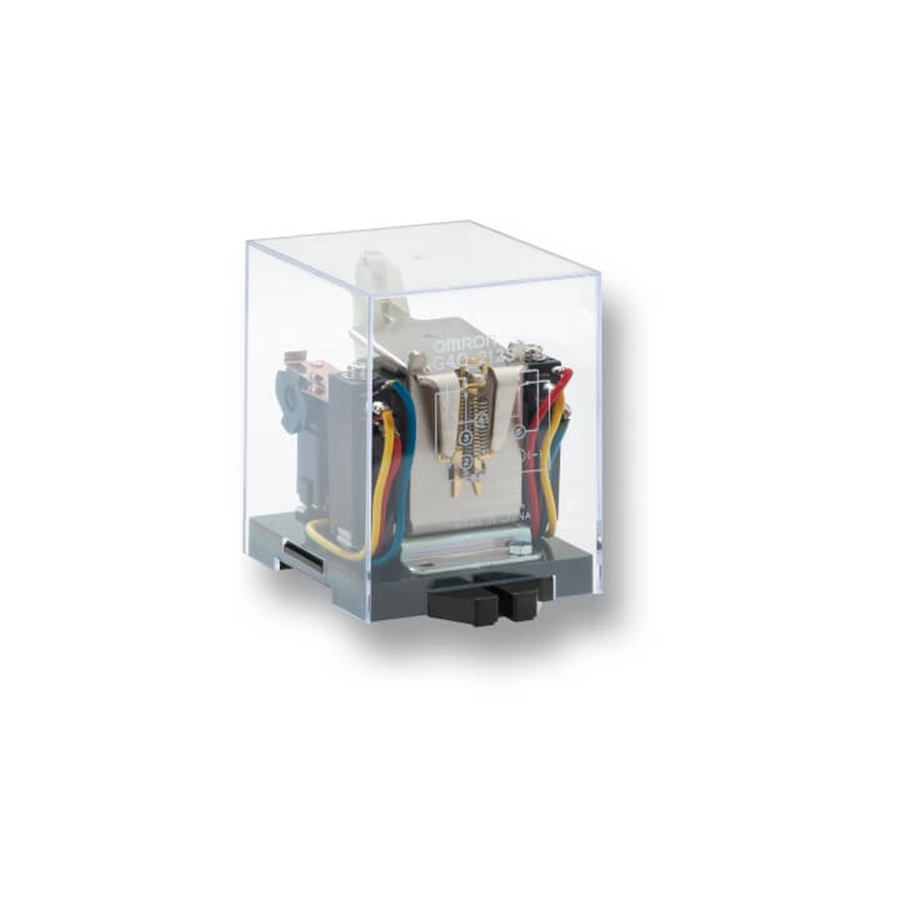

Реле OMRON в единственном исполнении G4Q-212S, в корпусе с выводами под розетку, — реле с храповым механизмом G4Q. Катушка потребляет около 6,4 ВА на переменном токе и около 3,9 Вт на постоянном, импульс на неё подают не короче 100 мс. Два переключающих контакта рассчитаны на 5 А при 220 В AC и 24 В DC и меняют положение от импульса к импульсу.
Реле другого особого исполнения — герметичное реле MY4H; все серии — Реле электромеханические.
Характеристики
Катушка
| Напряжения | 12, 24, 50, 100/(110), 200/(220) В AC; 12, 24, 100, 200 В DC; напряжение добавляют к обозначению при заказе — «G4Q-212S, 24 VAC» |
|---|---|
| Переменный ток, 50/60 Гц | 12 В — 614/531 мА, 24 В — 307/266 мА, 50 В — 148/128 мА, 100/(110) В — 74 и 64/73,5 мА, 200/(220) В — 37 и 32/36,8 мА |
| Постоянный ток | 12 В — 320 мА и 37,5 Ом, 24 В — 155 мА и 155 Ом, 100 В — 39 мА и 2580 Ом, 200 В — 19,2 мА и 10 400 Ом |
| Пороги катушки AC | срабатывание — не выше 80 % номинала, отпускание — не ниже 10 %; до 110 % допускается кратковременно, не постоянно |
| Мощность | переменный ток — около 13,5 ВА в момент включения и 6,4 ВА в работе (60 Гц); постоянный — около 3,9 Вт |
Контакты
| Устройство | два переключающих (DPDT), одинарные, из сплава серебра |
|---|---|
| Номинальная нагрузка | активная (cos φ = 1) — 5 А при 220 В AC и 5 А при 24 В DC; индуктивная (cos φ = 0,4; L/R = 7 мс) — 3 А при 220 В AC, 4 А при 24 В DC |
| Ток и напряжение | длительный и наибольший коммутируемый ток — 5 А; наибольшее напряжение — 250 В AC, 250 В DC |
| Уровень отказов P (справочно) | 0,1 А при 5 В DC у исполнения в корпусе |
| Порядок переключения | на каждом импульсе пары выводов 1–3 и 8–6 и пары 1–4 и 8–5 меняются ролями: замкнутые размыкаются, разомкнутые замыкаются |
Общие характеристики
| Время срабатывания | не более 60 мс |
|---|---|
| Частота переключений | до 1200 в час, в том числе под номинальной нагрузкой |
| Ресурс | механический — от 5 000 000 циклов, электрический — от 500 000 при номинальной нагрузке |
| Сопротивление контактов | не более 50 мОм (0,1 А при 5 В DC) |
| Изоляция | 2000 В AC 1 мин между катушкой и контактами и между полюсами, 1000 В AC — между контактами одного полюса; сопротивление — от 100 МОм при 500 В DC |
| Вибрация | 10–55–10 Гц: 0,75 мм без разрушения, 0,5 мм без ложного срабатывания |
| Удар | 500 м/с² без разрушения, 100 м/с² без ложного срабатывания |
| Условия работы | от −10 до 55 °C без обледенения и конденсата, влажность 5–85 % |
| Масса | около 340 г |
Розетки и монтаж
Розетки заказывают отдельно: 8PFA1 — для DIN-рейки, с подключением спереди и винтовыми клеммами; PL08 — с подключением сзади и выводами под пайку. Корпус реле шире розетки — 63,5 мм против 51 мм, поэтому место на панели отводят по ширине реле.
Документы
Всё, что есть в тексте, — из даташита OMRON Ratchet Relay G4Q (CSM_G4Q_OEE_DS_E_1_1, на английском): заказ — с. 1, розетки, катушка и контакты — с. 2, характеристики — с. 3, графики и диаграмма переключения — с. 4, размеры и указание о ширине — с. 5.
