Твердотельное реле G3NA
Документация
Цена: Под заказ

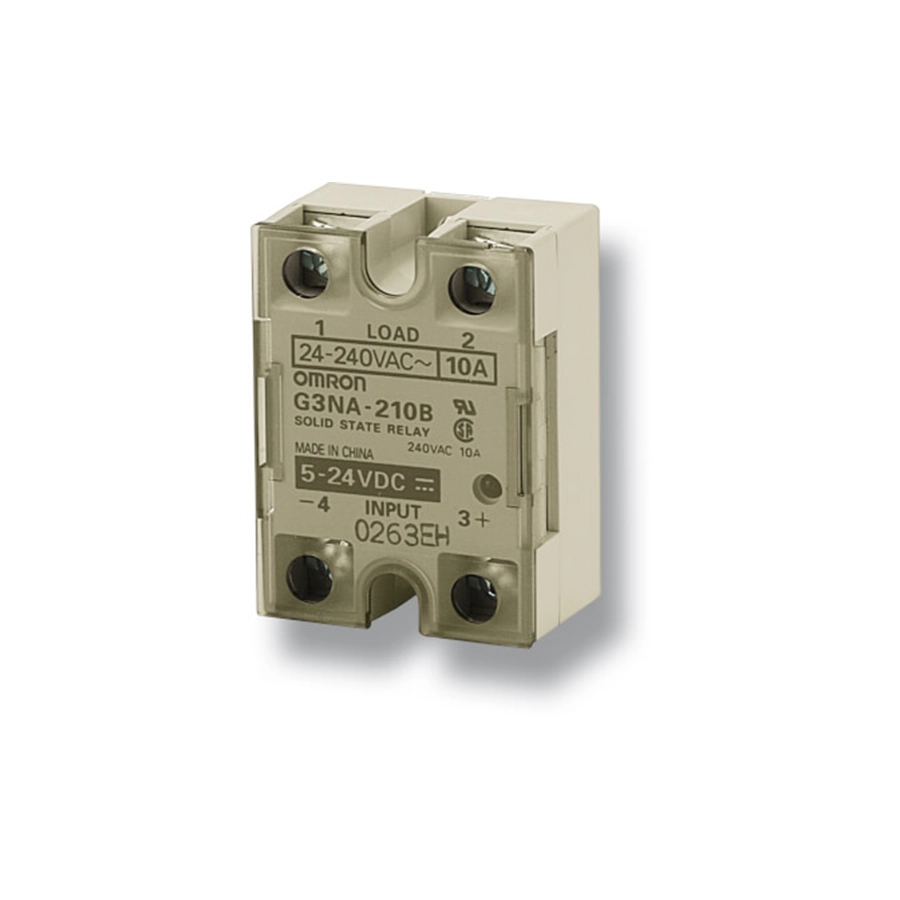

Твердотельное реле OMRON под внешний радиатор, в одном корпусе на токи от 5 до 90 А, — твердотельное реле G3NA. Паспортный ток реле держит с фирменным радиатором OMRON или радиатором указанного размера на теплопроводной пасте, а без радиатора — от 3 до 7 А по модели. Исполнения делятся на три группы по нагрузке: 24–240 В AC, 200–480 В AC и постоянный ток 5–200 В у G3NA-D210B-UTU; вход — 5–24 В DC или 100–240 В AC.
Реле того же назначения, но уже с радиатором и сменным картриджем силового элемента — твердотельные реле G3PA. G3NA названо в русской листовке регулятора мощности G3ZA, который включает группу твердотельных реле по RS-485. Все серии — Реле твердотельные.
Характеристики
Модели
| G3NA-205B … -250B-UTU | 5, 10, 20, 25, 40, 50 А при 24–240 В AC (19–264 В) |
|---|---|
| G3NA-275B-UTU-2, -290B-UTU-2 | 75 и 90 А при 24–240 В AC |
| G3NA-410B-UTU … -490B-UTU-2 | 10, 20, 25, 40, 50, 75, 90 А при 200–480 В AC (180–528 В) |
| G3NA-D210B-UTU | 10 А при 5–200 В DC (4–220 В); без варистора |
| Вход | развязка у моделей на 24–240 В AC — фотосимистор при входе DC5-24 и оптопара при AC100-240, у моделей на 200–480 В AC и G3NA-D210B — оптопара при обоих входах (одна ячейка таблицы моделей); при питании нагрузки ниже 75 В AC растёт потеря времени — работу проверяют на реальной нагрузке |
Вход (25 °C)
| 5–24 В DC | 4–32 В, ток до 7 мА, у G3NA-410B, -420B, -425B, -440B, -450B и D210B — до 5 мА (входная цепь со стабилизацией тока); срабатывание — не выше 4 В, отпускание — не ниже 1 В |
|---|---|
| 100–240 В AC | 75–264 В, 72 кОм ±20 % (при 240 В); срабатывание — не выше 75 В, отпускание — не ниже 20 В |
Ток нагрузки при 40 °C и бросок
| 5 и 10 А | с радиатором — 0,1–5 и 0,1–10 А, без радиатора — до 3 и 4 А; бросок — 60 и 150 А |
|---|---|
| 20 и 25 А | без радиатора — до 4 А; бросок — 220 А |
| 40 и 50 А | без радиатора — до 6 А; бросок — 440 А |
| 75 и 90 А | 1–75 и 1–90 А с радиатором, без радиатора — до 7 А; бросок — 800 и 1000 А |
| 480-вольтовые | наименьший ток 0,2 А (75 и 90 А — 1 А), бросок — 150 А (10 А), 220 А (20, 25 А), 440 А (40, 50 А) |
| D210B | 0,1–10 А с радиатором, до 4 А без него; бросок 20 А за 10 мс |
| Условие | номинал — с фирменным радиатором OMRON или радиатором указанного размера на теплопроводной пасте; бросок — за 1 период 60 Гц |
Прочие характеристики
| Время | AC-модели: срабатывание и отпускание — до ½ периода плюс 1 мс при входе DC и до 3/2 периода плюс 1 мс при входе AC; D210B: 1 мс и 5 мс при входе DC, 30 мс при входе AC |
|---|---|
| Падение и утечка | 1,6 В (240 В), 1,8 В (480 В), 1,5 В (D210B); утечка — 5 мА при 100 В AC и 10 мА при 200 В AC, у 480-вольтовых — 10 и 20 мА при 200 и 400 В AC, у D210B — 5 мА при 200 В DC |
| Изоляция | 2500 В AC 1 мин у 240-вольтовых и D210B, 4000 В AC у 480-вольтовых; от 100 МОм |
| Вибрация и удар | 10–55–10 Гц, 0,75 мм; удар 1000 м/с² (у D210B — 300 м/с²) |
| Условия | работа от −30 до 80 °C, хранение от −30 до 100 °C, влажность 45–85 %; меры предосторожности (с. 14) ограничивают применение диапазоном от −20 до 60 °C, хранение — от −30 до 70 °C |
| Масса | около 60–120 г по модели; MTTFd (справочно) — не меньше 1000 лет |
Радиаторы и монтаж
| Y92B-N50, -N100, -N150 | тонкие радиаторы для DIN-рейки; при установке на поверхность ток снижают на 30 % |
|---|---|
| Y92B-A100, -A150N, -A250 | радиаторы для крепления винтами |
| Y92B-P250 | к 50-амперным G3NA-250B и 450B |
| Y92B-P250NF | к 75- и 90-амперным: радиатор с вентилятором 200 В и термореле (размыкается около 90 °C), масса около 2,5 кг |
| R99-12 FOR G3NA | пластина для установки реле на DIN-рейку PFP-100N или PFP-100N2; на ней реле работает по номиналам «без радиатора» |
Реле крепят винтами моментом 0,78–0,98 Н·м, радиатор — 0,98–1,47 Н·м, всегда в указанном положении. Клеммы: M4 — 1,2 Н·м, M5 — 2,0 Н·м; у реле от 40 А — наконечники под M5. С радиатором Y92B-P250NF токи 75 и 90 А требуют принудительного обдува: если вентилятор остановится, радиатор перегреется, поэтому контакт термореле (NC) используют для отключения нагрузки через контактор выше реле, а не включают прямо в силовую цепь. Через снабберную цепь течёт ток утечки и без входного сигнала — перед заменой и подключением снимают питание входа или нагрузки. На сети питания ставят быстродействующий предохранитель; к нагрузке постоянного тока и индуктивной параллельно подключают диод. Для ЭМС у реле переменного тока на вход ставят конденсатор, на сеть нагрузки — конденсатор, варистор и ферритовое кольцо, входной кабель короче 3 м.
Документы
Источник — даташит OMRON Solid State Relays G3NA (Cat. No. J166-E1-15, на английском): модели и радиаторы — с. 1–3, характеристики — с. 4–5, графики тока — с. 6–8, размеры реле и радиаторов — с. 9–12, меры предосторожности, радиатор с вентилятором и ЭМС — с. 13–17. На русском у OMRON есть информационный лист «Твердотельные реле G3NA» (Cat. No. J166-RU2-01) — более ранний выпуск того же документа; характеристики в тексте — по английской J166-E1-15. Инструкция к реле на японском и английском — 1151647-0B.
