Силовое реле G7L
Цена: Под заказ

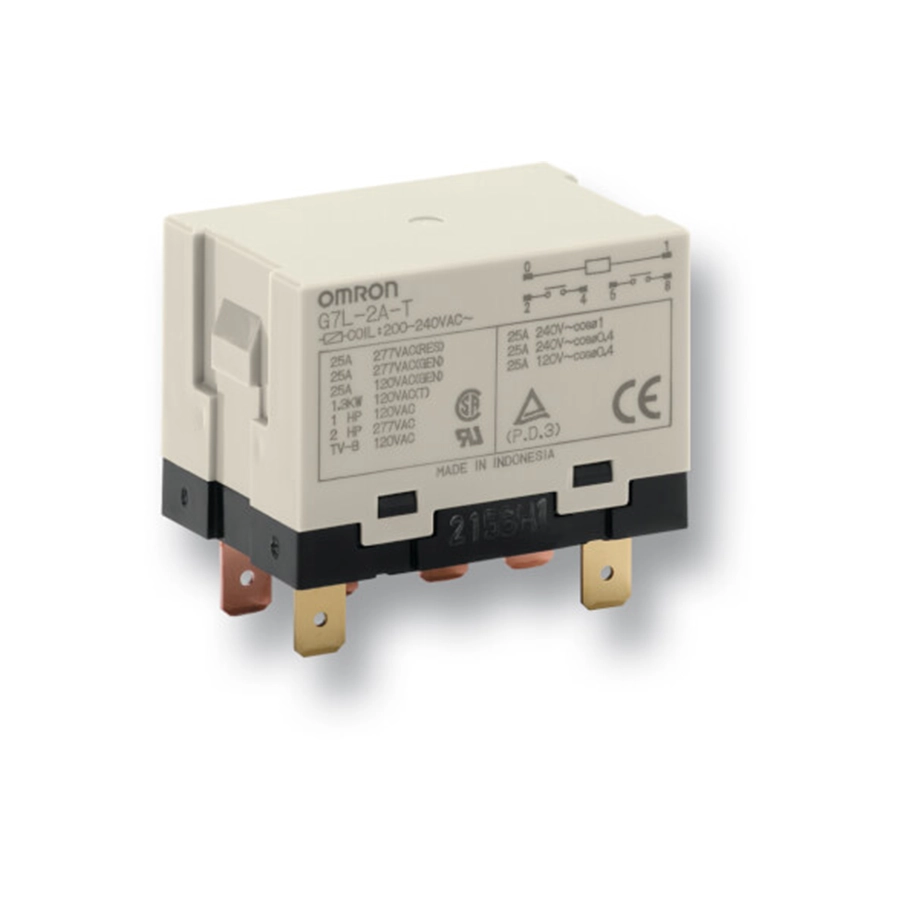

Реле OMRON большой мощности с высокой прочностью изоляции, рассчитанное на мгновенные просадки питания, — силовое реле G7L. Контакты у него только замыкающие: один у G7L-1A (SPST-NO) или два у G7L-2A (DPST-NO), разрыв двойной, зазор между контактами — 3 мм. Мгновенная просадка напряжения катушки до половины номинала не вызывает дребезга. Исполнения с питанием от сети принимают целый диапазон — 100–120 или 200–240 В при 50 и 60 Гц, в катушку встроен двухполупериодный выпрямитель; все изоляционные материалы огнестойкие, класса UL94V-0. Среди примеров применения в даташите — регуляторы мощности водонагревателей и сушилок, управление магнетроном СВЧ-печи, упаковочное и пищевое оборудование.
Силовые реле с большим числом полюсов — многополюсное реле G7J и силовое реле G7Z; весь выбор — Реле электромеханические.
Характеристики
Исполнения
| G7L-□A-T | плоские выводы #250 (ширина 6,35 мм); кронштейн E, адаптер для DIN-рейки или розетка с подключением спереди |
|---|---|
| G7L-□A-B | винтовые клеммы: контакты M4, катушка M3,5; кронштейн E или адаптер для DIN-рейки |
| G7L-□A-TUB, -BUB | то же, но с верхним кронштейном — крепится к панели двумя винтами M4 |
| Индекс J | кнопка проверки (G7L-1A-TJ, G7L-2A-BUBJ и др.) |
| G7L-□A-P | выводы в печатную плату |
| Катушки | 12, 24, 50, 100/120 и 200/240 В AC; 6, 12, 24, 48 и 100 В DC — набор у каждого исполнения свой (таблицы заказа на с. 2 даташита); напряжение указывают при заказе, например G7L-1A-T AC12 |
Нагрузка контактов при 220 В AC
| G7L-1A-T□, -1A-B□ | 30 А активная, 25 А индуктивная (cos φ = 0,4); длительный ток 30 А |
|---|---|
| G7L-2A-T□, -2A-B□ | 25 А активная и индуктивная; длительный ток 25 А |
| G7L-1A-P, -2A-P | 20 А активная и индуктивная; длительный ток 20 А |
| Оговорки | наибольшее напряжение на контактах — 250 В AC; у винтовых исполнений клемма контакта M4, и по японскому стандарту JET ток не должен превышать 20 А; при подключении плоскими гнёздами даташит указывает ток 25 А |
| Уровень отказов P (справочно) | 100 мА при 5 В DC; для сигналов и других микронагрузок G7L не применяют |
Катушка
| Переменный ток | 12 В — 142 мА, 24 В — 71 мА, 50 В — 34 мА, 100–120 В — 17,0–20,4 мА, 200–240 В — 8,5–10,2 мА; мощность около 1,7–2,5 ВА |
|---|---|
| Постоянный ток | 6 В — 317 мА и 18,9 Ом, 12 В — 158 мА и 75 Ом, 24 В — 79 мА и 303 Ом, 48 В — 40 мА и 1220 Ом, 100 В — 19 мА и 5260 Ом; около 1,9 Вт |
| Пороги | срабатывание — не выше 75 % номинала, отпускание — не ниже 15 %, предельное — 110 %; у 100–120 В AC — 75 В, 18 В и 132 В, у 200–240 В AC — 150 В, 36 В и 264 В |
| Полярность | нет |
Общие характеристики
| Время срабатывания и отпускания | не более 30 мс |
|---|---|
| Частота переключений | до 1800 в час, в том числе под номинальной нагрузкой |
| Ресурс | механический — от 1 000 000 циклов, электрический — от 100 000 циклов при номинальной нагрузке |
| Сопротивление контактов | не более 50 мОм (1 А при 5 В DC) |
| Изоляция | между катушкой и контактами — 4000 В AC 1 мин и импульс 10 000 В (1,2 × 50 мкс); между разомкнутыми контактами и между полюсами G7L-2A — 2000 В AC 1 мин; сопротивление — от 1000 МОм |
| Вибрация и удар | 10–55–10 Гц с амплитудой 0,75 мм; удар до 1000 м/с² без разрушения и 100 м/с² без ложного срабатывания |
| Условия работы | от −25 до 60 °C без обледенения и конденсата, влажность 5–85 % |
| Масса | около 90 г с плоскими выводами, 100 г с выводами в плату, 120 г с винтовыми клеммами |
| Сертификаты | UL (E41643), CSA (LR31928), EN 61810-1 (TÜV, R50059083); номиналы по сертификатам — на с. 11 даташита |
Монтаж и принадлежности
Кронштейн E — R99-07, адаптер для DIN-рейки — P7LF-D (ставится на рейку или крепится винтами), розетка для фронтального подключения проводов — P7LF-06 (только для исполнений с плоскими выводами), крышка — P7LF-C для винтовых. На рейках PFP-100N, PFP-50N, PFP-100N2 реле на адаптере или в розетке фиксируют торцевой пластиной PFP-M, проставка — PFP-S. Верхний кронштейн затягивают двумя винтами M4 моментом 0,98 Н·м; винты катушки — 0,78–1,18 Н·м, контактов — 0,98–1,37 Н·м. К плоским выводам подходят гнёзда OMRON XT3W-S441-12, -S442-12, -S443-12 с корпусом XT3B-1S; паять к выводам нельзя, гнёзда снимают и надевают по одному, без перекоса.
Реле с кнопкой проверки ставят кнопкой вниз, кнопка нужна только для проверки цепей, коммутировать ею нагрузку нельзя. Исполнения в плату весят около 100 г — плата должна их выдерживать; паяют вручную, паяльником не горячее 380 °C не дольше 10 с, реле целиком не моют. Если катушку переменного тока включает симистор, например твердотельное реле, G7L может не отпустить — такую пару сначала проверяют в работе; при управлении транзистором проверяют утечку и при необходимости ставят нагрузочный резистор.
Документы
Все данные — по даташиту OMRON G7L Power Relay (Cat. No. J055-E1-16, на английском): легенда обозначения и перечень моделей — с. 1, заказ и принадлежности — с. 2, номиналы и характеристики — с. 3, графики — с. 3–5, размеры — с. 5–10, сертификаты — с. 11, меры предосторожности — с. 12.
