Таймеры
Реле времени OMRON для шкафов и пультов: по определению OMRON, таймер выдаёт сигнал через заданное время после входного сигнала. Внутри у него три части — электронная схема, которая принимает вход и отсчитывает время, органы установки времени и выходное реле или транзистор. Отсчёт начинается либо с подачи питания, либо с отдельного входного сигнала при уже включённом питании. По справочнику OMRON L130 таймер удобен тем, что время задают прямо на приборе, без программы, уставку видно на месте, а заменить прибор при отказе просто. В разделе — электронные аналоговые таймеры для DIN-рейки и розеток, мехатронный таймер со стрелками и цифровые таймеры для щита.
Серии в разделе

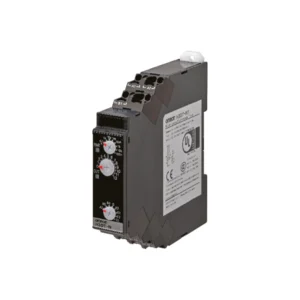

| H3DT | 17,5 мм на рейку, клеммы Push-In Plus, до двух групп контактов, 24–240 В AC/DC |
|---|---|

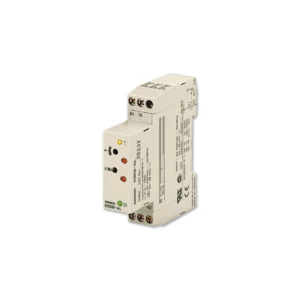

| H3DS | 17,5 мм на рейку, замок на ручках, винтовые или безвинтовые клеммы, двухпроводный H3DS-X |

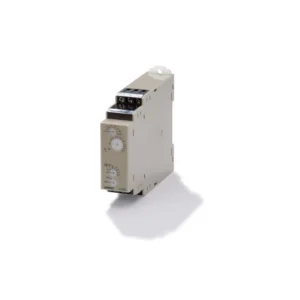

| H3DK | 22,5 мм на рейку, шкалы до 1200 ч, 24–240 В AC/DC и 12 В DC |

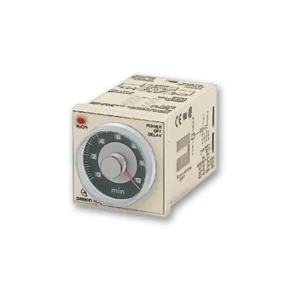

| H3CR | 48 × 48 мм под 8- или 11-контактную розетку, в щит или на рейку |

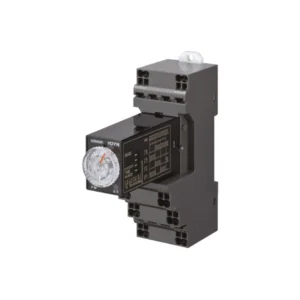

| H3YN / H3YN-B | в розетку реле MY, до четырёх переключающих контактов |

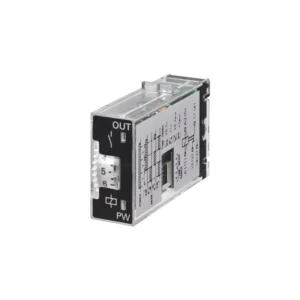

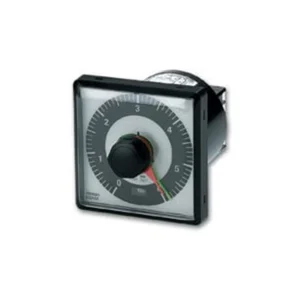

| H3RN / H3RN-B | ширина 12,8 мм, цоколь как у реле G2R |
| H3AM | мехатронный, 96 × 96 мм, стрелки уставки и остатка времени, 0,2 с – 60 ч |

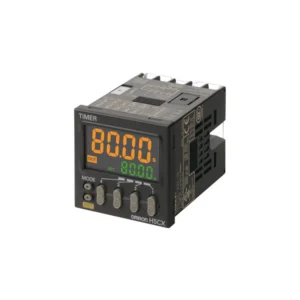

| H5CX | цифровой 48 × 48 мм, у части моделей цвет цифр меняется по состоянию выхода |

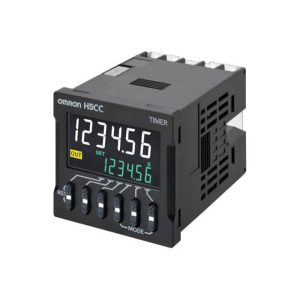

| H5CC | цифровой 48 × 48 мм, белый дисплей, кнопки на каждый разряд, предупреждение о замене |
Как подобрать
По задаче. Для обычной задержки, интервала и мигания подходит многорежимная модель: H3DT-N и -L, H3DS-M и -S, H3DK-M и -S, H3CR-A, H3YN, H3RN или цифровой таймер. Под отдельные задачи в сериях H3DT, H3DK, H3DS и H3CR есть свои модели: двойной таймер с раздельной настройкой паузы и импульса (F), пуск двигателя переключением со звезды на треугольник (G) и, кроме H3DS, удержание выхода после пропадания питания (H). H3AM работает только на задержку включения.
По месту. Самые узкие на рейке — H3DT и H3DS, 17,5 мм; H3DK — 22,5 мм. Таймеры H3YN и H3RN встают в ряд с реле в их розетки; для H3YN-B и H3RN-B OMRON предлагает розетки Push-In Plus. На дверь щита, где время видит оператор, — H3CR, H3AM, H5CX, H5CC.
По питанию и выходу. Если на объекте разные напряжения, удобны модели с широким диапазоном: H3DT и H3DK — 24–240 В AC/DC, H3DS — 24–230 В AC и 24–48 В DC. У H3YN и H3RN напряжение выбирают при заказе, H3AM работает от 100–240 В AC. Транзисторный выход есть у части моделей H3CR, H5CX и H5CC; H3DS-X коммутирует нагрузку тиристором.
По настройке. Аналоговые таймеры настраивают ручкой по шкале — по справочнику L130 это можно сделать и без питания; у цифровых H5CX и H5CC время набирают кнопками по разрядам, и оно не зависит от того, как разные операторы выставят ручку, а на дисплее виден ход отсчёта. Для счёта наработки и других величин есть счётчики.
Документы
Описания серий и даташиты OMRON — в карточках. Как выбрать таймер под задачу — справочник OMRON Model Selection Guide for Timers, H3 and H5 Series (Cat. No. L130-E1-03, на английском) и брошюра OMRON Europe Timers (EU_01_timer_BR).
