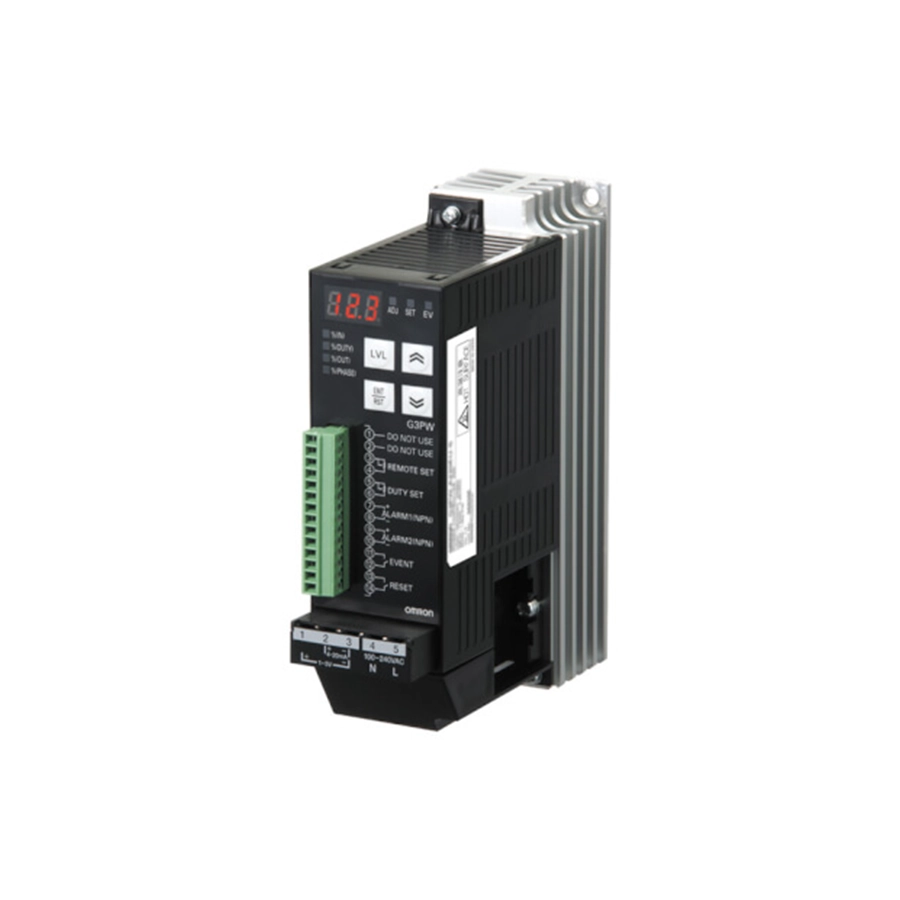

Тиристорный блок OMRON на 20, 45 или 60 А для однофазной сети — регулятор мощности G3PW. Он регулирует мощность нагрузки в сети 100–240 В; исполнений два вида: стандартные EU и EC-□-FLK, у которых добавлены поддержание постоянного тока, встроенный трансформатор тока с контролем перегорания нагревателя и порт RS-485. Колодка управления — пружинная (C) или с мелкими шлицевыми винтами (S).
Внешний переменный резистор G32X-V2K для уставки — в таблице ниже. Твердотельные реле для нагревателей с радиатором — твердотельное реле G3PE и твердотельные реле G3PJ; все серии — Реле твердотельные.
Характеристики
Модели
| G3PW-A2□□EU-C, -S | стандартные, 20, 45 или 60 А; без контроля перегорания и без связи |
|---|---|
| G3PW-A2□□EC-C-FLK, -S-FLK | с постоянным током, встроенным трансформатором тока, контролем перегорания и RS-485 |
| C и S в обозначении | колодка управления: C — безвинтовая пружинная, S — с мелкими шлицевыми винтами |
| Принадлежность | внешний переменный резистор G32X-V2K, 2 кОм, для внешней уставки или скважности |
Питание и нагрузка
| Сеть | однофазная, 100–240 В AC, от −15 до +10 %, 50/60 Гц ±3 Гц; питание управления — до 5 ВА |
|---|---|
| Ток нагрузки | 1–20, 1–45 или 1–60 А по модели |
| Бросок тока | 220 А у 20-амперной модели и 440 А у 45- и 60-амперных (60 Гц, 1 период); I²t — 400 и 1600 А²·с |
| Нагрузка | фазовое управление — активная и первичная обмотка трансформатора (индукция до 1,25 Тл); циклическое — только активная |
| Выходное напряжение | регулируется в пределах 0–98 %; падение во включённом состоянии — 1,6 В (действующее) при 100 %; утечка — до 10 мА при 100/110 В AC и до 20 мА при 200/220 В AC |
Входы и функции
| Аналоговый вход | 4–20 мА DC (100 Ом) или 1–5 В DC (30,1 кОм); к одному токовому выходу можно подключить до 6 блоков — по даташиту, при сопротивлении терморегулятора до 600 Ом |
|---|---|
| Уставки | основная уставка, подъём базы, верхний и нижний пределы выхода 0,0–100 %; скважность — произведение внутренней и внешней; плавный пуск и спад — 0,0–99,9 с |
| Постоянный ток | только у G3PW-A2□□EC-□-FLK: колебания тока — ±2 % от шкалы; предел тока нагрузки 0,0–66,0 А, перегрузка обнаруживается не дольше 500 мс |
| Перегорание нагревателя | только у EC-□-FLK: по сопротивлению нагревателя после обучения; точность — 10 % от номинального тока, ток от 1 А; при номинальном токе обнаруживается обрыв одного из 10 нагревательных элементов; к нагрузкам с меняющимся сопротивлением эта точность не относится |
| Прочие проверки | отказ полупроводникового ключа (SSR) — за 3 с; ошибка частоты сети вне 47–63 Гц; у EC-□-FLK ещё перегрузка по току от 120 % номинала — за 250 периодов |
| Событийные входы | два: первый — переключение авто/ручной уставки или фазового/циклического управления, второй — сброс аварии |
| Аварийные выходы | два с открытым коллектором: ALARM1 — с остановом, ALARM2 — без останова; до 30 В DC и 50 мА |
| Связь | только у EC-□-FLK: RS-485, CompoWay/F, ведомый; блок можно подключить к базовому модулю модульного терморегулятора EJ1 и настраивать из программы CX-Thermo |
Общие данные
| Изоляция | 2500 В AC 1 мин между токоведущими и нетоковедущими частями, от 100 МОм |
|---|---|
| Условия | от −15 до 55 °C, влажность 5–95 %, хранение от −25 до 65 °C; вибрация 10–55–10 Гц, 100 м/с², удар 300 м/с² |
| Масса | 20-амперная модель — до 1,0 кг, 45- и 60-амперная — до 1,9 кг |
| Сертификаты | cULus (E64562), TÜV по EN 60947-4-3 (R50140135) |
Монтаж и подключение
Блок охлаждается естественной конвекцией и выделяет много тепла, поэтому ставится только в указанном положении, сверху и снизу — не меньше 100 мм до других устройств. Питание подают на клеммы 4 (N) и 5 (L) колодки управления, нагрузку — на клеммы T1 и L1, причём L1 — через быстродействующий предохранитель, питание управления — через предохранитель с выдержкой времени на 250 В AC, 2 А; обе колодки подключают к одной фазе. Предохранители, которые называет даташит, — Fuji Electric CR6L-20/UL, CR6L-50/UL, CR6L-75/UL в держателях CMS-4 и CMS-5. К силовым клеммам 20-амперной модели — провод AWG18–10, винт M4, момент 1,8 Н·м; к 45- и 60-амперным — AWG6, M5, 2,8 Н·м, наконечники изолированные, не больше двух на винт. Сигнал 1–5 В подают на клеммы 1 и 3, 4–20 мА — на клеммы 2 и 3.
Документы
Характеристики, подключение и меры предосторожности — в даташите OMRON Single-phase Power Controller G3PW (Cat. No. J176-E1-07, на английском): модели — с. 1, характеристики — с. 2–3, индикаторы — с. 4, графики — с. 5, размеры — с. 6–7, меры предосторожности — с. 8–11. Параметры, режимы и связь — в руководстве G3PW Power Controllers User’s Manual (Cat. No. Z280-E1-09, на английском).
