MY2

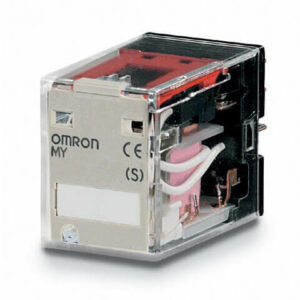

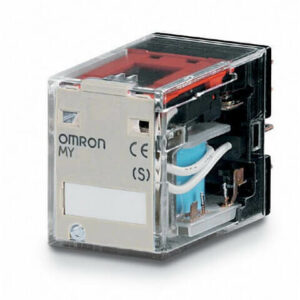

В разделе — двухполюсные реле OMRON семейства MY с восемью штыревыми выводами: два переключающих контакта (DPDT) из серебра, корпус не более 21,5 × 28 мм и длиной не более 36 мм, масса около 35 г. Первые реле MY появились в 1966 году, к 2012 году OMRON выпустила их больше 800 млн (брошюра J196). Карточки раздела относятся к трём линейкам MY, и у каждой свой документ OMRON: MY(S) описывает даташит J224, MY-GS — брошюра J196 и прежняя редакция даташита MY-GS, MY-GS-R — даташит J268. Линейки различаются номиналом контактов, данными катушек и набором исполнений.

Карточка всего семейства — Реле MY; в том же семействе — MYK с магнитной самоблокировкой и герметичное MY4H. Четырёхполюсные реле MY-GS-R — в разделе MY4. Двухполюсные реле LY — в разделе LY2, все серии — в разделе Реле электромеханические.

Исполнения в разделе

Как выбрать

Линейка и нагрузка. Номинальная активная нагрузка контактов при 250 В AC и при 30 В DC: у MY-GS-R — 10 А (100 000 циклов), у MY-GS — 7 А (120 000 циклов), у MY(S) — 5 А (не менее 500 000 циклов). При 5 А (220 В AC и 24 В DC) MY-GS и MY-GS-R тоже рассчитаны на 500 000 циклов; ресурс MY-GS и MY-GS-R даташиты дают при 2400 переключениях в час, MY(S) — при 1800. Длительный ток — 10 А у MY(S) и MY-GS-R, 7 А у MY-GS при 40 °C; при 70 °C у MY2(S) — 7 А, у MY-GS — 5 А. Наибольшее напряжение на контактах — 250 В AC, на постоянном токе — 220 В у MY-GS и MY-GS-R и 125 В у MY(S). Для редкого переключения малых нагрузок OMRON рекомендует реле MY4Z-CBG.

Индикация и проверка. Механические указатели положения контактов, слева и справа на корпусе, — стандарт у всех моделей MY-GS и MY-GS-R; даташит J224 у MY(S) их не упоминает. Буква N в обозначении — светодиод: у MY-GS и MY-GS-R красный при катушке AC и зелёный при DC; он показывает напряжение на катушке, а не обязательно срабатывание контактов. Буква I — рычаг фиксации для проверки релейных схем, у MY-GS и MY-GS-R красный у AC и синий у DC. У этих двух линеек рычаг, сдвинутый на одну ступень, даёт кратковременный режим — контакты переключают нажатием жёлтой кнопки изолированным инструментом, а сдвинутый на две ступени запирает контакты в сработавшем положении. У MY2IN(S) эту деталь J224 на с. 1 называет кнопкой проверки с фиксацией, а в таблице розеток и мерах предосторожности — рычагом фиксации. Переключают рычаг при снятом питании, после использования возвращают в исходное положение; он рассчитан не менее чем на 100 переключений, как выключатель его не используют.

Катушка. Срабатывание — не более 80 % номинального напряжения, отпускание — не менее 30 % у AC и 10 % у DC, наибольшее — 110 % (у MY-GS и MY-GS-R — при 23 °C окружающей среды). Ряды катушек у линеек разные: 48/50 В AC бывает только у MY(S), у MY-GS и MY-GS-R — 48 В AC; при одном напряжении различаются и данные катушки — у 220/240 В AC сопротивление 18 790 Ом у MY(S) и 15 920 Ом у MY-GS и MY-GS-R. У MY-GS и MY-GS-R со светодиодом ток и сопротивление катушки DC свои. RC-цепь (CR) бывает только у реле с катушкой переменного тока, диод — только у реле с катушкой постоянного тока: у D2 плюс подключают к выводу 14 (A2), у D1 — к выводу 13 (A1).

Полярность катушки DC. У D1 и D2 её соблюдают при подключении. У MY2IN-GS она есть (плюс на выводе 14), у MY2-GS-R её нет. У MY2-GS на схеме выводов — «The coil has no polarity», а примечание к схемам требует у исполнений DC проверять полярность при подключении; у MY2IN(S) проверять полярность требуют меры предосторожности J224 для исполнений с индикатором.

Температура. MY(S) и исполнения MY-GS и MY-GS-R без светодиода работают от −55 до +70 °C, исполнения MY-GS и MY-GS-R со светодиодом — от −40 до +70 °C.

Розетки и фиксаторы

Выводы MY-GS и MY-GS-R даташиты называют выводами под розетку (Plug-in), выводы MY(S) J224 — выводами под розетку или под пайку. Ряд розеток у линеек свой. Для MY-GS-R даташит J268 даёт спереди панели винтовые PYFZ-08-E, PYFZ-08 и PYF08A-N, PYF-08-PU с рычагом извлечения и PYF-08-PU-L без него (обе — зажимы Push-In Plus), PYF08S с безвинтовыми зажимами и PYF14-ESN-B, PYF14-ESS-B с зажимами Rise-Up; сзади панели — PY08, PY08QN, PY08QN2 и PY08-02 для печатной платы. В J224 для MY(S) нет PYF-08-PU-L и PYF08S, а в даташите E_5_3 для MY-GS — только PYFZ-08-E, PYF08A-N, PYF-08-PU и PY08-02.

Длительный ток розеток по J268 и E_5_3: у PYF-08-PU (и у PYF08S по J268) — 10 А при температуре до +55 °C, при +70 °C — 7 А; у PYFZ-08 и PYFZ-08-E — 10 А; у PYF08A-N — 7 А, причём сама розетка работает не выше +55 °C, а выше +40 °C её ток снижают до 60 %; у PYF14-ESN-B и PYF14-ESS-B — 12 А; у розеток сзади панели — 7 А. J224 требует, чтобы длительный ток реле MY(S) не превышал длительного тока розетки.

Фиксатор PYC-A1 держит реле в винтовых розетках спереди панели и в PYF-08-PU-L, PYC-P — в розетках сзади; у PY08-Y1, PY08QN-Y1 и PY08QN2-Y1 фиксатор в комплекте. В PYF-08-PU реле держит рычаг извлечения самой розетки, в PYF08S — рычаг извлечения PYCM-08S, в розетках Rise-Up — фиксатор PYC-35-B. Для MY2IN(S) J224 советует фиксатор PYC-E1: PYC-A1 блокирует рычаг фиксации. В розетке PY08-02 с фиксатором PYC-P рычаг фиксации не работает.

Документы

MY(S) — даташит OMRON Miniature Power Relays MY(S) (Cat. No. J224-E1-10); MY-GS-R — даташит Miniature Power Relays MY Series (Cat. No. J268-E1-12). Реле MY-GS называет брошюра Miniature Power Relays MY-GS (Cat. No. J196-E1-03), а их характеристики — прежняя редакция даташита MY-GS, CSM_MY-GS_DS_E_5_3 (2021): в нынешней, CSM_MY-GS_DS_E_10_1, описаны уже реле MY-GS-R. Все документы — на английском.
