Твердотельное реле G3RV-SR
Документация
Цена: Под заказ

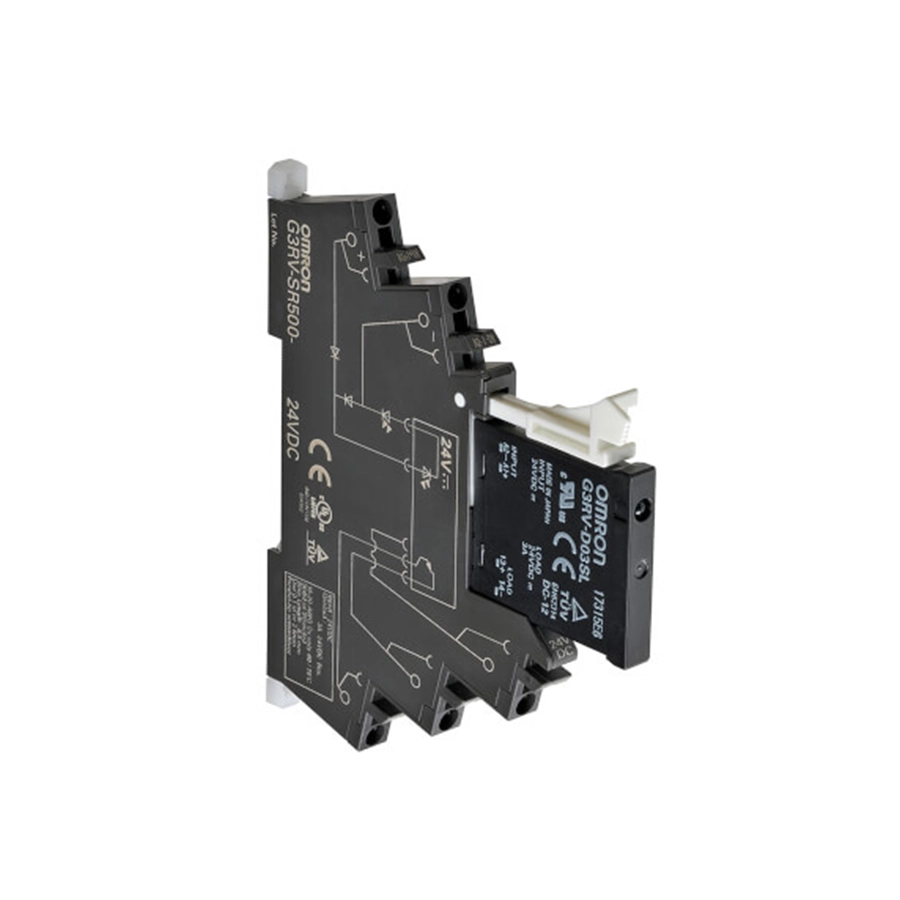

Модуль ввода-вывода OMRON шириной 6,2 мм со сменным твердотельным реле в низкой розетке — твердотельное реле G3RV-SR. Розетка та же, что у электромагнитного G2RV-SR, и принадлежности у двух серий общие: перемычки, этикетки, модули P2RVC. Светодиод срабатывания есть и на розетке, и на реле; клеммы — Push-In Plus у G3RV-SR500 или винтовые у G3RV-SR700.
Электромагнитный модуль с той же розеткой — узкопрофильное реле G2RV-SR. Другая твердотельная серия формата 6,2 мм — твердотельное реле G3RV-ST, её принадлежности к G3RV-SR не подходят. Все бесконтактные серии — Реле твердотельные.
Характеристики
Модели
| G3RV-SR500-A, -SR700-A | выход на симисторе для 100–240 В AC, с переходом через ноль; сменное реле G3RV-202S |
|---|---|
| G3RV-SR500-AL, -SR700-AL | симистор без перехода через ноль; сменное G3RV-202SL |
| G3RV-SR500-D, -SR700-D | МОП-транзистор для 5–24 В DC; сменное G3RV-D03SL |
| Вход | 12, 24 В DC; 24, 48 В AC/DC; 100, 110, 200, 230 В AC; сменные реле рассчитаны на 12, 24 или 48 В DC — соответствие по таблице на с. 13 |
Выход
| -A и -AL | номинал 100–240 В AC 50/60 Гц, диапазон 75–264 В; ток 0,1–2 А при 25 °C; до 400 Вт при 200 В AC; падение напряжения во включённом состоянии — не более 1,6 В (действующее); утечка — до 5 мА при 200 В AC; категория LC-A |
|---|---|
| -D | номинал 5–24 В DC, диапазон 3–26,4 В; ток от 100 мкА до 3 А при 25 °C; до 72 Вт при 24 В DC; сопротивление во включённом состоянии — до 0,3 Ом при 24 В DC; утечка — до 10 мкА; категория DC-12 |
| Бросок тока | однократно — 30 А в течение 10 мс; I²t (справочно) — 15 А²·с у -A и -AL, 9 А²·с у -D |
| Перегрузка | 1,5 Ie при 1,1 Ue, 5 с включено и 10 с выключено, 10 циклов |
Вход и время
| Срабатывание по входу | не выше 10,8 В (вход 12 В), 21,6 В (24 В), 43,2 В (48 В), 90 В (100 В), 99 В (110 В), 180 В (200 В), 207 В (230 В); отпускание — не ниже 1 В; допуск входного напряжения — ±10 % |
|---|---|
| Входной ток | от 4,3 до 15,0 мА в зависимости от типа выхода и входа — таблицы на с. 14 |
| Время срабатывания | -A — не более полупериода сети нагрузки плюс 1 мс; -AL — не более 3 мс; -D — не более 6 мс |
| Время отпускания | не более 60 мс у всех |
Общие данные
| Изоляция | вход — выход 2500 В AC 1 мин; сопротивление от 100 МОм; импульс 4,0 кВ, категория III; номинальное напряжение изоляции 240 В |
|---|---|
| Условия | работа от −30 до 55 °C, хранение от −30 до 100 °C, влажность 45–85 %; степень защиты IP20, степень загрязнения 2 |
| Вибрация и удар | 10–55–10 Гц, двойная амплитуда 0,70 мм; удар 300 м/с² (с торцевой пластиной) |
| Масса | около 38 г |
| Сертификаты | UL (E64562): -D — 3 А при 24 В DC, -A(L) — 2 А при 240 В AC, активная нагрузка при 25 °C; TÜV по EN 62314 |
Нагрев и монтаж
Допустимый ток нагрузки снижается с температурой: графики на с. 16 — для отдельной установки (зазор 10 мм) и для плотного ряда до пяти модулей; от пяти модулей и больше между ними оставляют по 10 мм. Воздуху вокруг модуля нельзя мешать: глубина соседнего короба — до половины высоты реле, иначе модуль приподнимают на металлическом основании; в закрытом шкафу ставят вентилятор, фильтры на входе и выходе воздуха регулярно чистят. По даташиту каждые 10 °C снижения температуры вокруг реле удваивают ожидаемый срок службы. Модуль ставят в том положении, которое показано в разделе монтажа (с. 25): при неправильной установке выходной элемент перегревается вплоть до короткого замыкания.
Винтовые клеммы затягивают моментом 0,4 Н·м. Сигнальные провода к розетке ведут отдельно от высоковольтных силовых — помехи от них могут повредить реле или сбить его работу. По электромагнитной совместимости G3RV отнесён к классу A — для промышленных условий; в жилой среде возможны радиопомехи, и защиту от них обеспечивает пользователь. Перемычки PYDN-6.2-□□□, этикетки XW5Z-P2.5LB□, разделительная пластина XW5Z-EP12, модули P2RVC для подключения к ПЛК и кабели P2RV — общие с G2RV-SR (с. 26–31); модуль P2RVC для выходов подходит к G3RV-SR500 и G3RV-SR700 по таблице с. 26.
Документы
Источник — раздел G3RV-SR даташита OMRON Slim I/O Relay G2RV-SR/G3RV-SR (Cat. No. J214-E1-14, на английском): описание и модели — с. 10–12, сменные реле — с. 13, вход и выход — с. 14, характеристики и сертификаты — с. 15, графики тока и броска — с. 16, размеры — с. 17–19, меры предосторожности — с. 20–25, общие принадлежности — с. 26–31. Русская брошюра OMRON «Серия реле с технологией Push-In Plus» (relay_series_bro_ru_02) рассказывает о розетках Push-In Plus и реле G2RV-SR/G3RV-SR.
