Твердотельные реле G3PH
Цена: Под заказ

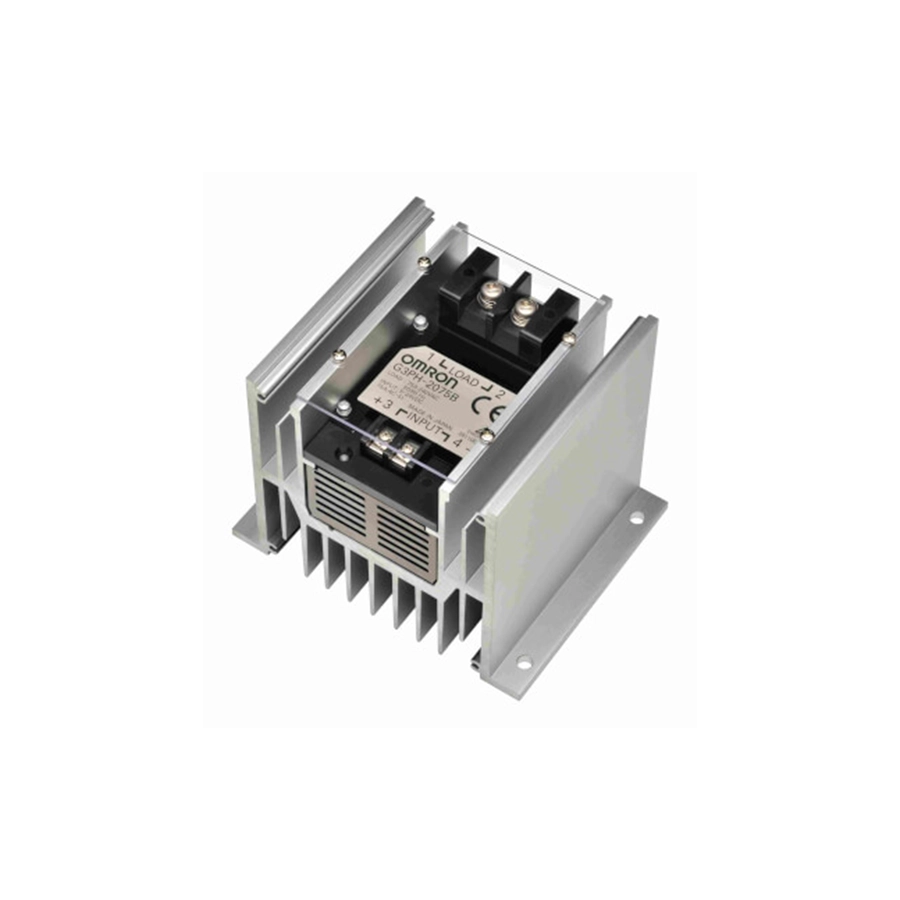

Твердотельное реле OMRON для нагрузок на 75 и 150 А при 240 или 480 В AC — твердотельные реле G3PH. Реле весит 1,8 или 3,0 кг и крепится к панели винтами M6, силовые клеммы — M6 у 75-амперных и M8 у 150-амперных моделей. Управляют им постоянным напряжением 5–24 В или переменным 100–240 В; исполнения BL, которые включаются без ожидания перехода через ноль, — только постоянным. Двигатели к G3PH даташит подключать не разрешает: при импульсе перенапряжения внутренняя защита принудительно открывает выходной элемент.
Реле для нагревателей со встроенным трансформатором тока, на 25 и 35 А, — твердотельное реле G3PF; тонкие реле с радиатором для одно- и трёхфазных нагревателей на 15–45 А — твердотельное реле G3PE. Все серии — Реле твердотельные.
Характеристики
Модели
| G3PH-2075B, -2150B | 75 или 150 А, нагрузка 100–240 В AC (75–264 В); вход DC5-24 или AC100-240 |
|---|---|
| G3PH-5075B, -5150B | 75 или 150 А, нагрузка 180–480 В AC (150–528 В); вход DC5-24 или AC100-240 |
| G3PH-□□□□BL | без перехода через ноль, только вход DC5-24 |
| Сменный модуль | G32A-P2075, -P2150, -P5075, -P5150 — по току и напряжению реле |
Вход (25 °C)
| 5–24 В DC | диапазон 4–30 В, ток не больше 5 мА (стабилизирован); срабатывание — не выше 4 В, отпускание — не ниже 1,0 В |
|---|---|
| 100–240 В AC | диапазон 75–264 В, входное сопротивление 41 кОм ±20 %; срабатывание — не выше 75 В, отпускание — не ниже 20 В |
Выход
| Ток нагрузки | 1–75 А или 1–150 А при 40 °C; снижение тока с ростом температуры дано отдельно для монтажа на вертикальной и на горизонтальной поверхности (график на с. 2) |
|---|---|
| Бросок тока | 800 А у 75-амперных, 1800 А у 150-амперных моделей (60 Гц, 1 период); повторяющиеся броски держат ниже пунктирной кривой |
| Срабатывание | с переходом через ноль — не более ½ периода сети плюс 1 мс при входе DC и 3/2 периода плюс 1 мс при входе AC; исполнения L — не более 1 мс |
| Отпускание | не более ½ периода плюс 1 мс (вход DC), 3/2 периода плюс 1 мс (вход AC) |
| Во включённом и выключенном состоянии | падение напряжения — до 1,6 В (действующее); утечка — до 30 мА при 240 В AC и до 60 мА при 480 В AC |
Общие данные
| Изоляция | 2500 В AC 1 мин, от 100 МОм |
|---|---|
| Условия | работа от −30 до 80 °C, хранение от −30 до 100 °C, влажность 45–85 % |
| Вибрация и удар | 10–55–10 Гц с амплитудой 0,375 мм; удар 500 м/с² |
| Масса | около 1,8 кг (75 А) и 3,0 кг (150 А) |
| MTTFd (справочно) | не меньше 1000 лет |
| Сертификаты | cULus, EN (TÜV); соответствие RoHS |
Монтаж и подключение
Реле тяжёлое: его крепят к панели винтами M6 моментом 4,41–4,90 Н·м и ставят в направлении, указанном в даташите. Клеммы затягивают: входные M3 — 0,50–0,60 Н·м, силовые M6 у 75-амперных — 4,41–4,90 Н·м, M8 у 150-амперных — 8,82–9,80 Н·м; при токе от 40 А провод подключают наконечником под M6 или M8. Выходная клемма заряжена и при выключенном реле, поэтому между сетью и реле ставят автомат; на стороне питания нужна защита от короткого замыкания — при испытаниях по EN (5 кА у 75-амперных и 10 кА у 150-амперных, тип 1) применялись предохранители 100 А и 200 А по IEC 60269-4. Глубина соседнего короба — до половины высоты реле (60 мм, у 150-амперных — 78 мм); герметичный шкаф снабжают вентиляционными отверстиями сверху и снизу, а на каждое реле даташит закладывает 1,16 (75 А) или 2,33 (150 А) вентилятора 92 × 92 мм на 0,7 м³/мин при 30 °C в шкафу. Номинальный ток указан при 40 °C.
Для ЭМС по EN силовые провода не прокладывают рядом и параллельно с сигнальными, на входе ставят плёночный конденсатор 0,1 мкФ 250 В AC, на сеть нагрузки — фильтр COSEL серии TAC (модели 2□□□) или TBC (5□□□) и ферритовое кольцо NEC TOKIN ESD-R-25B, входной кабель — не длиннее 3 м. При помехе сильнее порога устойчивости (справочно 500 В) выход включается не больше чем на полупериод. Сменный тиристорный модуль ставят на новую теплопроводную пасту из комплекта; порядок замены и моменты затяжки винтов — на с. 4 и 7.
Документы
Источник — даташит OMRON High-power Solid State Relays G3PH (Cat. No. J177-E1-07, на английском): модели, вход и выход — с. 1, характеристики и графики — с. 2, размеры — с. 3, замена тиристорного модуля — с. 4, меры предосторожности, ЭМС и вентиляция — с. 5–8.
