Источники бесперебойного питания
Источники бесперебойного питания OMRON в каталоге — это две разные техники под разные цепи. ИБП переменного тока BU_2RWL и BU_2SWG работают по схеме онлайн: нагрузка всё время питается от инвертора, а при отключении сети инвертор без паузы переходит на батарею. ИБП постоянного тока S8BA ставят в разрыв цепи 24 В — после блока питания, перед нагрузкой — на ту же DIN-рейку; батарея у них литий-ионная. И те и другие сообщают о переходе на батарею — через RS-232C или контактные сигналы, а BU_2SWG и S8BA ещё и через USB, — чтобы компьютер или контроллер успел сохранить данные и корректно завершить работу.
ИБП в разделе

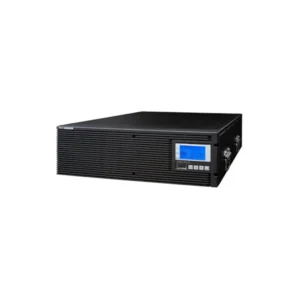

| BU□002RWLG | для 19-дюймовой стойки или пола: 2000, 3000 и 5000 ВА, сеть 200–240 В, ЖК-меню, вход и выход на клеммниках |
|---|---|

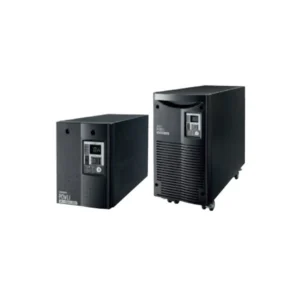

| BU□002SWG | напольные: 1000 и 3000 ВА, сеть 220–240 В, вилка Schuko и розетки IEC, есть холодный старт |

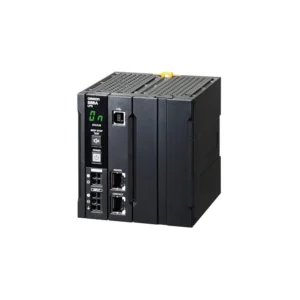

| S8BA со встроенной батареей | 24 В DC, 120–480 Вт, батарея внутри корпуса из сменных пакетов S8BA-B120L |

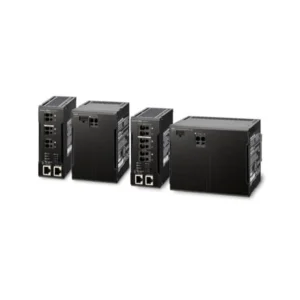

| S8BA с раздельной батареей | 24 В DC, 480 и 960 Вт, батарейный блок 3900 или 7800 мАч рядом на рейке |
Как выбрать
Что резервировать. Если под защитой компьютер, сервер, монитор или другая техника на 200–240 В переменного тока, нужен BU. Если всё, что должно пережить провал, работает на 24 В DC, — промышленный ПК, контроллер, датчик изображения, модуль связи, — хватает S8BA рядом с блоком питания. В брошюре OMRON о S8BA есть такие примеры: на пищевом заводе ИБП держал датчик изображения и устройство связи, пока данные контроля не ушли в систему прослеживаемости; на фармацевтическом производстве сигнал ИБП позволил промышленному ПК управлять клапаном стерильной зоны во время провала; на автомобильном заводе ИБП сохранил связь ПЛК с системой управления производством.
Мощность и время. Нагрузку складывают в ваттах и по таблице даташита находят время резерва. При номинальной нагрузке оба S8BA держат 6 минут, а ИБП BU — 5 минут; при малой нагрузке время растёт в разы: при 50 Вт стоечный BU5002RWLG даёт 480 минут, при 30 Вт S8BA с батарейным блоком S8BA-S960L — 290 минут. S8BA на 960 Вт работает только с блоком S8BA-S960L. Блок питания перед S8BA берут с запасом: его мощность должна превышать собственное потребление ИБП плюс потребление нагрузки.
Место и обслуживание. Стоечный BU□002RWLG крепят в стойку EIA или JIS кронштейнами из комплекта, его можно поставить и на пол; напольный BU□002SWG в стойку ставится только в исполнении на 3000 ВА — с кронштейнами BUP300SG. S8BA крепится на DIN-рейку, работает от 0 до +55 °C и допускает замену батареи без отключения нагрузки; у BU батареи свинцовые, и их ожидаемый срок по даташитам — 5 лет при 25 °C (BU□002RWLG) и 4–5 лет при 20 °C (BU□002SWG). Программы для автоматического завершения работы компьютеров OMRON даёт в комплекте с BU и на своём сайте для S8BA.
Документы
Основные документы: даташиты BU□002RWLG (U704-E1-03), BU□002SWG (U705-E1-02) и S8BA (U701-E1-08) — все на английском. Обзор обеих серий дают брошюра OMRON Europe об ИБП (CD_EU_02_S8BA), брошюра S8BA и BU (U729-E1-01) и русская брошюра о тех же сериях s8ba_ups_br2018_ru_08; примеры применения S8BA — из брошюры CD_EU_02_S8BA. Руководства к отдельным моделям названы в их карточках.
