Импульсные источники питания
В разделе собраны импульсные блоки питания OMRON: они получают от сети переменное напряжение и выдают постоянное для цепей управления — чаще всего 24 В, а в отдельных сериях также 5, 12, 15, 36 и 48 В. Справочник OMRON T244 для подбора блоков питания делит их на две группы: для DIN-рейки и встраиваемые, которые ставят прямо в оборудование, без шкафа управления. Требования к современной системе питания OMRON формулирует в брошюре Perfect Power Supply Solutions так: каждый её элемент должен быть высокоэффективным, очень компактным, отказоустойчивым и долговечным.
Здесь лежат карточки десяти серий, а у серий с большим числом исполнений — свои подразделы, где у каждой модели отдельная карточка: S8FS, S8VS, S8VK-C, S8VK-G и S8VK-T. Если блок должен продолжать питать нагрузку и при пропадании сети, смотрите источники бесперебойного питания.
Серии OMRON

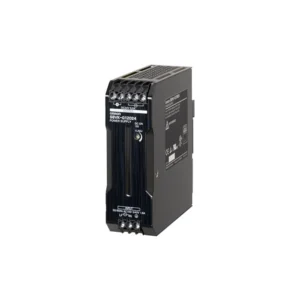

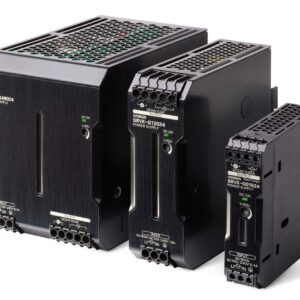

| S8VK-G | однофазная «глобальная» серия по международным требованиям безопасности: 15–480 Вт, выход 5–48 В; модели — в подразделе |
|---|---|

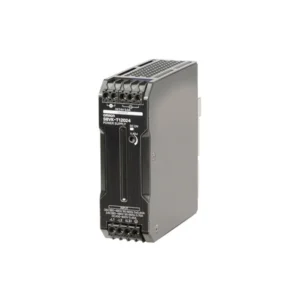

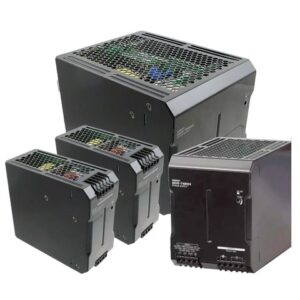

| S8VK-T | та же линейка для трёхфазной и двухфазной сети 380–480 В AC: 120–960 Вт, 24 В; модели — в подразделе |

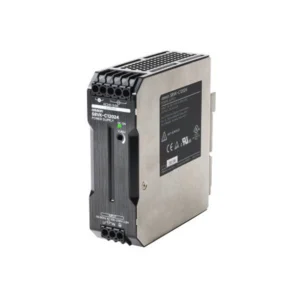

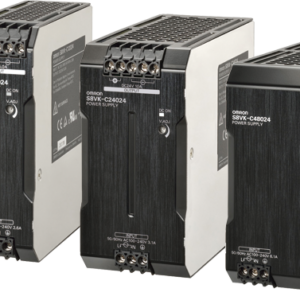

| S8VK-C | экономичная однофазная, по даташиту — Cost-effective: 60–480 Вт, 24 В, до +60 °C; модели — в подразделе |

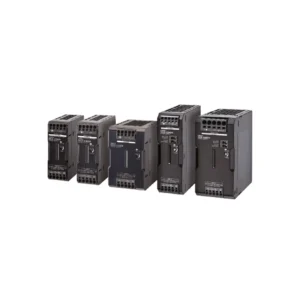

| S8VK-S | компактная серия Value Design for Panel для ускорения сборки шкафов: 30–480 Вт, 24 В, клеммы Push-In Plus |

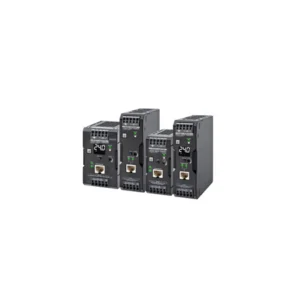

| S8VK-X | компактная, с контролем состояния по Ethernet: EtherNet/IP и Modbus TCP, 30–480 Вт |

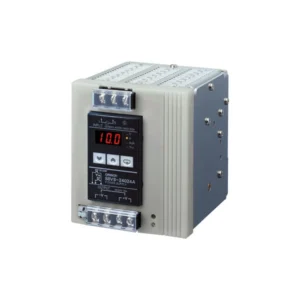

| S8VS | для долгой эксплуатации: исполнения с дисплеем, прогнозом обслуживания или счётом наработки, 15–480 Вт; модели — в подразделе |

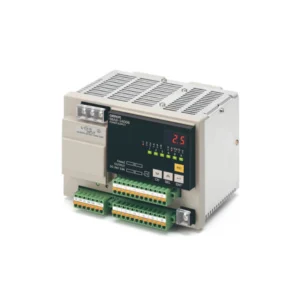

| S8AS | блок 24 В на 240 или 480 Вт с цифровой защитой каждого из 6 или 8 выходных каналов |

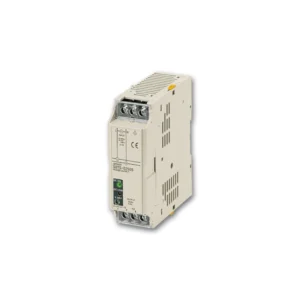

| S8TS | блочная система на DIN-рейке: мощность и резерв N+1 набирают числом блоков |

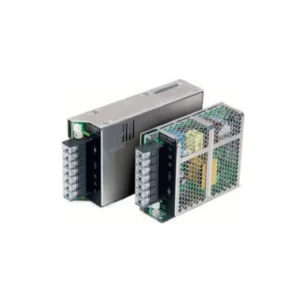

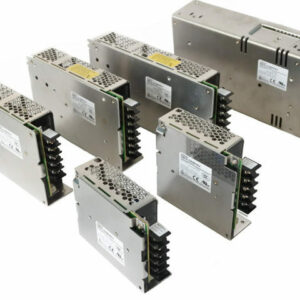

| S8FS-G | встраиваемая, тонкая и простая по конструкции: 15–600 Вт, до +70 °C, до 3000 м; модели — в подразделе S8FS |

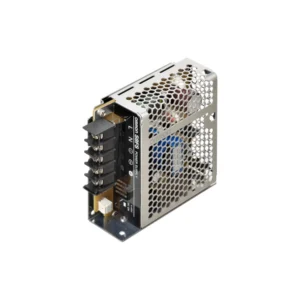

| S8FS-C | встраиваемая, 15–350 Вт, 5–48 В; модели — в том же подразделе |
На что смотреть при выборе
Сеть на входе. Все серии, кроме S8VK-T, однофазные, с номиналом в пределах 100–240 В AC (у S8FS-C от 100 Вт — переключением 100–120 или 200–240 В); S8VK-T подключают к трём или двум фазам 380–480 В AC. Работу от постоянного тока даташиты допускают у большинства серий, но с разными диапазонами и условиями стандартов безопасности — их приводят карточки серий.
Требования к машине. Для цепей управления EN/IEC 60204-1 требует трансформатор; по справочнику T244, у блоков со встроенным трансформатором по EN/IEC 61558-2-16 внешний не нужен, и так устроены S8VK-G, S8VK-T, S8VK-S, S8VK-X и S8FS-G. Для выхода PELV минус заземляют, поэтому у S8VK-G и S8VK-T по две клеммы плюса и три клеммы минуса.
Контроль и защита цепей. Напряжение и ток на дисплее показывают исполнения S8VS с индикационным монитором и S8AS, по сети их передаёт S8VK-X; оценку срока до замены по износу конденсаторов дают исполнения S8VS типа A, S8AS и S8VK-X. S8AS отключает только тот выходной канал, где ток превысил уставку. Для разводки 24 В по нескольким цепям с ограничением тока OMRON предлагает отдельно электронный защитный автомат S8V-CP на 4 или 8 выходов, а помехи на входе гасит фильтр S8V-NF.
Резерв и провалы сети. Два одинаковых блока через модуль резервирования S8VK-R продолжают питать нагрузку при отказе одного из них, а модуль избавляет от подбора и монтажа внешних диодов. От кратковременных провалов без аккумулятора защищает буферный блок S8T-DCBU-02 — он гарантирует 500 мс резерва при нагрузке 2,5 А, а время и ток наращивают, включая до четырёх блоков; обслуживать батарею, как у ИБП, при этом не требуется.
Документы
Всю линейку сравнивает справочник OMRON T244 (Cat. No. T244-E1-01, английский): группы для DIN-рейки и встраиваемых блоков — с. 4–5, пояснения к трансформатору и PELV — с. 12–13, S8V-CP, S8V-NF, S8VK-R и S8T-DCBU-02 — с. 18–19. Требования к системе питания — из брошюры OMRON Europe Perfect Power Supply Solutions. Даташит каждой серии указан в её карточке.
