Датчики
В разделе собраны датчики OMRON для обнаружения объектов и измерения — от индуктивных датчиков металла до световых завес и датчиков цветных меток. У OMRON Europe они входят в группу Sensing вместе с концевыми выключателями, энкодерами, датчиками процессов и контактными датчиками; в каталоге у тех своих разделов. Ниже — карта подразделов: какие устройства в каждом и чем они отличаются по документам OMRON. Описания серий и моделей — на страницах подразделов и карточек.
Подразделы

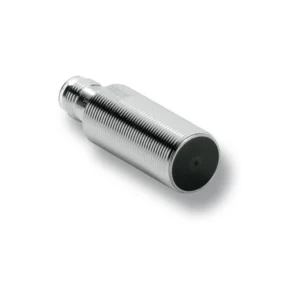

| Индуктивные датчики | находят металлический объект, не касаясь его; метод в даташитах OMRON — высокочастотные колебания. Расстояние — от 0,5 мм у головок E2EC до 50 мм у неэкранированных E2E NEXT M30. Цилиндрические, прямоугольные и миниатюрные корпуса, исполнения для масла, мойки, химии и сварки, модели с IO-Link |
|---|---|

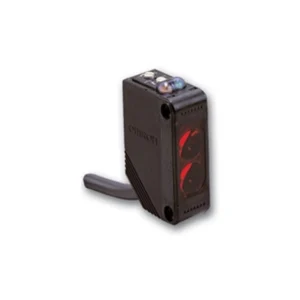

| Фотоэлектрические датчики | обнаруживают объект по прерыванию или отражению светового луча; для прозрачных объектов в каталоге OMRON Europe есть отдельные серии — E3Z-B, E3ZM-B, E3S-DB. Каталог OMRON Europe различает способы: луч между излучателем и приёмником (through-beam), отражение от рефлектора (retro-reflective, в том числе с M.S.R.), диффузное отражение от объекта, в том числе с подавлением фона (BGS), и измерение времени пролёта света (TOF) |

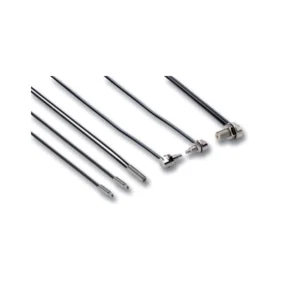

| Волоконно-оптические датчики | головка-световод ставится в зоне обнаружения, усилитель — отдельно; головки и усилители разнесены по двум подразделам |

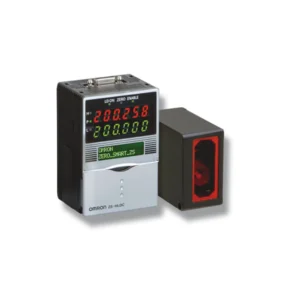

| Измерительные датчики | выдают значение, а не только «есть — нет»: перемещение, положение, диаметр и ширину, профиль |

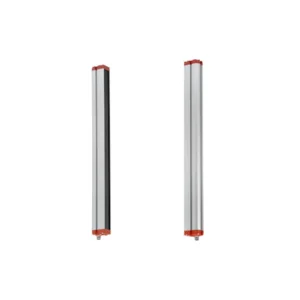

| Барьеры и завесы | многолучевые завесы и датчики, которые контролируют не точку, а зону или высоту объекта |

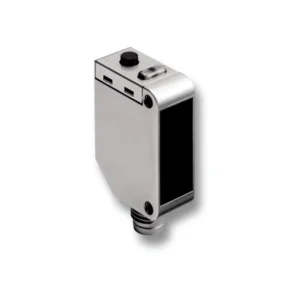

| Датчики меток и цвета | отличают печатную метку или цвет на упаковке и материале |
Фотоэлектрические датчики: серии и группы
Три серии выделены в свои подразделы с каталогом моделей: E3Z — по каталогу OMRON Europe датчик общего назначения, корпус компактный пластиковый, E3FA — в каталоге OMRON Europe высокопроизводительный датчик, корпус M18, E3JK — датчик с питанием от любого напряжения и большим расстоянием. Остальные серии разложены по назначению. В подразделе «Стандартное применение» лежат карточки серий общего назначения — от миниатюрных E3T и лазерных E3Z Laser до вилочных E3Z-G и датчиков прозрачных объектов E3S-DB. «Специальное применение» — маслостойкие датчики E3ZM-C в нержавеющем корпусе и E3ZR-C, стойкие к СОЖ.
Остальные подразделы
Волоконно-оптический датчик собирают из двух частей, поэтому и подразделов два: головки серии E32 — в «Датчиках волоконно-оптических», усилители — в подразделе «Усилитель волоконно-оптического датчика». Каталог OMRON Europe делит головки по назначению — от миниатюрных и химически стойких до термостойких до 400 °C и вакуумных. Измерительные датчики там различаются тем, что они измеряют (перемещение, положение, диаметр и ширину, профиль), и методом — лазерная триангуляция, конфокальный метод с белым светом, индуктивный, контактный и другие. Среди барьеров — световая завеса F3ET2 для контроля зоны, измерительная завеса F3EM2 для высоты и профиля и ультраплоский многолучевой F3E для лифтов. Среди датчиков меток и цвета — E3S-DC, E3NX-CA и E3ZM-V, там же система технического зрения FZ5-L.
Как выбрать подраздел
Отправная точка — объект и то, что о нём нужно знать. Индуктивный датчик обнаруживает металл — по даташитам OMRON в первую очередь чёрный — на расстоянии до 50 мм; фотоэлектрический — по свету, у пар «излучатель — приёмник» в каталоге OMRON Europe до 60 м. Головки волоконно-оптических датчиков бывают диаметром от 500 мкм, стойкими к нагреву до 400 °C или к химикатам, а усилитель к ним ставят отдельно. Нужен размер, положение или профиль — измерительный датчик; цвет или метка — датчик меток; контроль целой зоны или высоты — световая завеса.
Затем — условия. Для масла и СОЖ, мойки, химикатов и брызг сварки у индуктивных и фотоэлектрических датчиков OMRON есть отдельные исполнения; какие именно, сказано в текстах подразделов. Датчики этого раздела не предназначены для защиты людей — так записано в мерах предосторожности даташитов, от индуктивных датчиков до световых завес F3ET2 и F3E. Для защиты людей служат датчики безопасности: у OMRON Europe это лазерные сканеры, световые завесы типов 2, 3 и 4 по IEC 61496-1 и однолучевой датчик E3ZS. Механические концевые выключатели — в разделе «Механические и концевые выключатели», датчики угла поворота — в разделе «Энкодеры».
Документы
Состав групп и описания серий — по страницам OMRON Europe: Photoelectric Sensors, Fiber sensor heads, Fiber amplifiers, Measurement Sensors, Mark and colour sensors, Safety Sensors. Световые завесы — по даташитам OMRON F3ET2, F3EM2 и F3E. Индуктивные датчики — по брошюре OMRON по индуктивным датчикам и даташитам серий.
