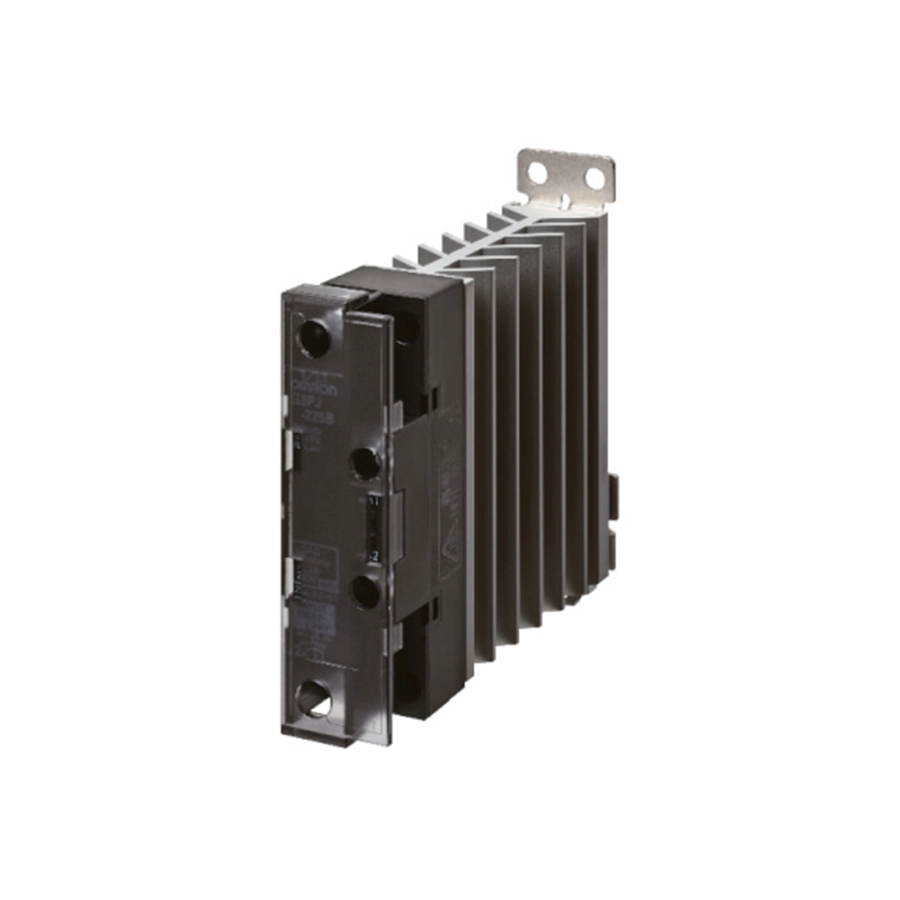

Твердотельные реле G3PJ
Документация
Цена: Под заказ
Однофазное твердотельное реле OMRON для нагревателей, у которого переход через ноль есть у всех моделей, — твердотельные реле G3PJ. Серия делится по нагрузке — 24–240 В AC у G3PJ-2□□B и 100–480 В AC у G3PJ-5□□B — и по входной колодке: винтовая или Push-In Plus у исполнений -PU; вход у всех 12–24 В DC. Допустимый ток зависит от монтажа: три реле вплотную держат 15 или 25 А, отдельно стоящие — до 18–27 А по модели. Двигатели к G3PJ не подключают — этого не разрешает даташит из-за схемы обхода импульсных перенапряжений на выходе.
Реле со сменным картриджем силового элемента на 20–60 А — твердотельные реле G3PA; на 75 и 150 А — твердотельные реле G3PH. Все серии — Реле твердотельные.
Характеристики
Модели
| G3PJ-215B, -225B | нагрузка 24–240 В AC (19–264 В) |
|---|---|
| G3PJ-515B, -525B | нагрузка 100–480 В AC (75–528 В) |
| -PU | входная колодка Push-In Plus вместо винтовой |
| Общее | развязка — фотосимистор, переход через ноль у всех, вход DC12-24 |
Ток нагрузки при 40 °C
| 15-амперные | три реле вплотную — 0,1–15 А; отдельно (промежуток от 10 мм) — до 18 А у G3PJ-215B и до 23 А у G3PJ-515B |
|---|---|
| 25-амперные | три вплотную — 0,1–25 А, отдельно — до 27 А |
| Восемь вплотную | отдельный график на с. 3; горизонтальная установка — не больше 50 % номинального тока |
| Бросок и I²t | 150 А (15 А) и 220 А (25 А) за 1 период 60 Гц; I²t (справочно) — 260 и 1260 А²·с у 2□□B, 1350 и 6600 А²·с у 5□□B |
Вход и выход
| Вход | 12–24 В DC, диапазон 9,6–30 В, до 7 мА; срабатывание — не выше 9,6 В, отпускание — не ниже 1,0 В |
|---|---|
| Время | срабатывание и отпускание — до ½ периода сети плюс 1 мс |
| Падение и утечка | 1,6 В и 10 мА при 240 В AC у 2□□B; 1,8 В и 20 мА при 480 В AC у 5□□B |
| Изоляция | 2500 В AC у 2□□B и 4000 В AC у 5□□B (1 мин), сопротивление от 100 МОм |
| SCCR по UL508 | 5 кА у 2□□B и 10 кА у 5□□B при предохранителе 30 А класса RK5 |
Общие данные
| Условия | работа от −30 до 80 °C, хранение от −30 до 100 °C, влажность 45–85 %; степень загрязнения 2 |
|---|---|
| Вибрация и удар | 10–55–10 Гц, 0,35 мм; удар 300 м/с² (на DIN-рейке) |
| Масса и MTTFd | около 240 г; MTTFd (справочно) — не меньше 1000 лет |
| Сертификаты | cULus, TÜV по EN 60947-4-3; RoHS |
Монтаж и подключение
Реле тяжёлое: DIN-рейку крепят надёжно, с торцевыми пластинами с двух сторон, к панели реле притягивают винтами M4 моментом 0,98–1,47 Н·м; маркировка должна читаться в обычном положении. На стенку шкафа без радиатора ставят только на алюминий или сталь. Входные винты M3,5 затягивают моментом 0,59–1,18 Н·м, выходные M4 — 0,98–1,47 Н·м; в каждое отверстие Push-In Plus — один провод, многопроволочный вставляют с отвёрткой в отверстии освобождения под наклоном 10–15° и после этого проверяют, что провод держится. Глубина короба рядом с реле — не больше половины глубины реле (до 50 мм); герметичный шкаф снабжают вентиляционными отверстиями сверху и снизу, промежутки до коробов и между реле — по схеме на с. 9. Со стороны сети нужна защита — предохранители или автоматический выключатель, а для отделения реле от сети — автомат. При помехе выше порога устойчивости (справочно 500 В) выход может включиться на полупериод; по ЭМС реле относится к классу A, для промышленных условий.
Документы
Источник характеристик — даташит OMRON Solid State Relays for Heaters G3PJ (Cat. No. J210-E1-10, на английском): модели — с. 1, характеристики — с. 2, графики тока — с. 3, размеры — с. 4, меры предосторожности и монтаж — с. 5–9. Концепцию серии и сравнение с G3PE-245B даёт брошюра Solid State Relays for Heaters G3PJ (Cat. No. J211-E1-02, на английском); на русском OMRON выпустила брошюру «Твердотельные реле для нагревателей G3PJ» (CD_RU_01_G3PJ).
