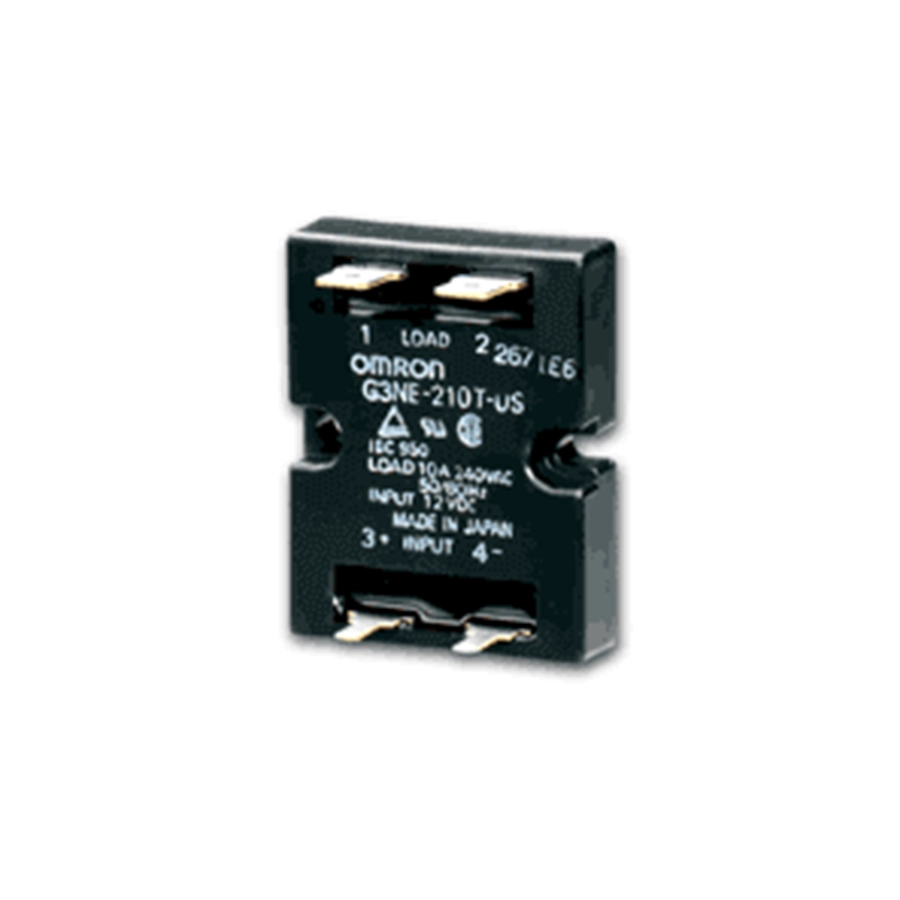

Компактные твердотельные реле G3NE
Цена: Под заказ
Реле OMRON с выводами Faston для нагрузки переменного тока 5, 10 или 20 А — компактные твердотельные реле G3NE. Диапазон нагрузки у всех моделей — 75–264 В AC: по даташиту одна модель годится и для 100-вольтовых, и для 200-вольтовых нагрузок. Силовые элементы собраны на своей компактной алюминиевой плате, внешние импульсы гасит встроенный варистор. Вход подключают к выводам #110 (у исполнений -2 — #187), нагрузку — к выводам #250; входное напряжение — 5, 12 или 24 В DC, его указывают при заказе. Индекс -US в конце обозначения — сертификация UL, CSA, TÜV.
Реле формата hockey-puck на 5–90 А, в том числе для сетей 480 В, — твердотельное реле G3NA; у него есть светодиод и крышка клемм. Реле с собственным радиатором — твердотельные реле G3PA. Перечень всех серий — Реле твердотельные.
Характеристики
Модели
| G3NE-205T-US, -210T-US, -220T-US | 5, 10 или 20 А при 100–240 В AC, с переходом через ноль |
|---|---|
| G3NE-205TL-US, -210TL-US, -220TL-US | то же без перехода через ноль |
| -2 перед -US | входные выводы #187 вместо #110 |
| Все модели | развязка — фотосимистор, без индикатора; вход DC5, DC12 или DC24 |
| Принадлежности | монтажная пластина R99-12 FOR G3NA; тонкие радиаторы для DIN-рейки Y92B-N50 (к 5 и 10 А) и Y92B-N100 (к 20 А) |
Вход (25 °C)
| 5 В DC | 4–6 В, срабатывание — не выше 4 В; сопротивление 250 Ом ±20 % с переходом через ноль и 300 Ом ±20 % без него |
|---|---|
| 12 В DC | 9,6–14,4 В, срабатывание — не выше 9,6 В; 600 и 800 Ом ±20 % |
| 24 В DC | 19,2–28,8 В, срабатывание — не выше 19,2 В; 1,6 кОм ±20 % |
| Отпускание | не ниже 1 В DC |
Выход
| Ток при 40 °C | с радиатором — 0,1–5, 0,1–10 и 0,1–20 А; без радиатора — до 5 А у всех; 10 и 20 А — только с фирменным радиатором или пластиной указанного размера |
|---|---|
| Пластина вместо радиатора | алюминий 100 × 100 × 2 мм вместо Y92B-N50, 300 × 300 × 3 мм вместо Y92B-N100 |
| Бросок тока | 60, 150 и 220 А (60 Гц, 1 период); повторяющийся бросок — не больше половины этого значения |
| Время | срабатывание — до ½ периода сети плюс 1 мс, у TL — до 1 мс; отпускание — до ½ периода плюс 1 мс |
| Падение и утечка | падение до 1,6 В (действующее); утечка до 2 мА при 100 В AC и до 5 мА при 200 В AC |
Общие данные
| Изоляция | 2000 В AC 1 мин, от 100 МОм |
|---|---|
| Условия | работа от −30 до 80 °C, хранение от −30 до 100 °C, влажность 45–85 %; вибрация 0,75 мм, удар 1000 м/с² |
| Размеры и масса | не более 47,5 × 37,5 × 11,5 мм, около 37 г; крепление двумя винтами M3 с шагом 30 мм |
| Сертификаты | UL508 (E64562), CSA C22.2 No. 0 и No. 14 (LR35535), TÜV R9051064 (VDE0435, EN60950); ЭМС — EN55011 группа 1 класс B, EN61000-6-2; MTTFd (справочно) — не меньше 1000 лет |
Документы
Источник — даташит OMRON Solid State Relays G3NE (CSM_G3NE_DS_E_5_3, на английском): обозначение и модели — с. 1–2, характеристики — с. 3, графики тока и броска — с. 4, размеры реле и радиаторов — с. 5. Страница серии OMRON Europe ссылается на другой файл — лист каталога K062-E1-05; текст написан по CSM_G3NE_DS_E_5_3 с адреса latest.
