G2R-_-S

В разделе — реле OMRON серии G2R-□-S (S): реле общего назначения под розетку, которые даташит J226 называет узкими и компактными силовыми («Slim and Space-saving Power Plug-in Relay»). Однополюсные коммутируют до 10 А, двухполюсные — до 5 А при 250 В AC и при 30 В DC, ширина корпуса — не более 13 мм. Все модели перечня J226 несут индекс (S): по легенде обозначения это механический указатель срабатывания и табличка для маркировки. Исполнения различаются светодиодом, диодом и кнопкой проверки.

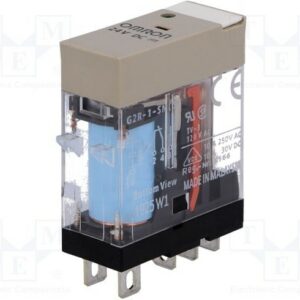

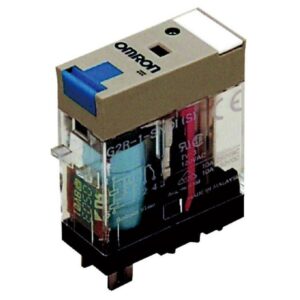

Модели разложены по числу полюсов: G2R-1-S — один переключающий контакт (SPDT), G2R-2-S — два (DPDT). Узкие реле ввода-вывода шириной 6,2 мм — в разделе G2RV-ST: по их даташиту они занимают на 60 % меньше места, чем серия G2R. Твердотельные реле G3R-I/-O брошюра OMRON Industrial Relays называет совместимыми с G2RS. Обзор серии одной карточкой — реле G2R-□-S, другие серии — в разделе Реле электромеханические.

Исполнения серии

Как выбрать

Число полюсов. Однополюсное реле — 10 А по активной нагрузке и 7,5 А при 250 В AC по индуктивной, наибольшее коммутируемое напряжение — 440 В AC; двухполюсное — 5 А и 2 А, 380 В AC; у обоих — 125 В DC. Справочный уровень отказов P — 100 мА при 5 В DC у однополюсных и 10 мА у двухполюсных. Электрическая прочность реле без розетки между катушкой и контактами — 5000 В AC в течение минуты, между контактами разных полюсов двухполюсного реле — 3000 В AC.

Исполнение. N — светодиод; у реле со светодиодом и катушкой переменного тока даташит заявляет самодиагностику обрыва катушки. D — диод, который поглощает обратное напряжение катушки: он бывает только у реле постоянного тока, время отпускания с ним — не более 20 мс, а полярность катушки соблюдают. I — кнопка проверки с фиксацией, она включает контакты вручную.

Катушка. Срабатывание — не более 80 % номинального напряжения у катушек переменного тока и 70 % у катушек постоянного (при температуре катушки 23 °C), наибольшее напряжение — 110 %, но это предел, а не напряжение длительной работы. Лента на катушке переменного тока — розовая, постоянного — синяя.

Контакты. По брошюре OMRON Industrial Relays контакты G2RS — из сплава серебра, олова и индия (AgSnIn), выбранного за сбалансированную работу на разных нагрузках, в том числе на постоянном токе и с пусковыми токами. Контакты с золотым покрытием (индекс AP3) есть только у моделей из каталога OMRON Europe, в даташите их нет.

Розетки

Однополюсные реле ставят в розетки P2RF-05-PU (Push-In Plus), P2RFZ-05-E и P2RFZ-05 (винтовые) на DIN-рейку или винтами к панели, за панелью — в P2R-05P, P2R-057P и P2R-05A; все они рассчитаны на 10 А. Для двухполюсных — P2RF-08-PU, P2RFZ-08-E, P2RFZ-08 (6 А) и P2R-08P, P2R-087P, P2R-08A (5 А). Перемычки подбирают по розетке: к P2RF-□-PU подходят PYDN, к P2RFZ-□-E и P2RFZ-□ — P2DN; обозначения по шагу выводов — в разделах G2R-1-S и G2R-2-S.

Документы

Характеристики, чертежи и розетки — даташит OMRON G2R-□-S (S) General-purpose Relay (Cat. No. J226-E1-14, на английском). Модели с индексом AP3 и катушки, которых в даташите нет, — по страницам моделей OMRON Europe, перечень моделей — на странице серии G2RS. Материал контактов — по брошюре OMRON Industrial Relays (industrial_relay_br_en_05, на английском).
