Панели оператора
Здесь собраны устройства, через которые оператор видит, что делает машина, и управляет ею: сенсорные терминалы OMRON — NA, NB, NS, ручной терминал NSH5, текстовый терминал NT2S и промышленный панельный ПК NYP. OMRON в своих документах называет их программируемыми терминалами (NB, NS), операторским интерфейсом (NT2S), Machine Interface (NA) и промышленным ПК (NYP). Общее у них одно: экран и органы ввода на лицевой стороне, порт связи с контроллером и проект экранов, который готовят на ПК в программе OMRON и переносят в устройство. Модели первого поколения NB разобраны поштучно в подразделе Панели оператора серии NB.
Что в разделе

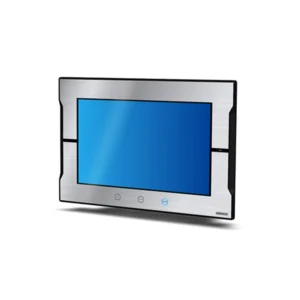

| NA | 7, 9, 12 или 15 дюймов, 16 770 000 цветов, два порта Ethernet; панель платформы Sysmac для NJ, NX и NY |
|---|---|

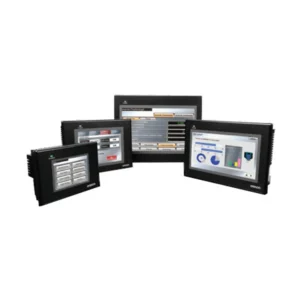

| NB | 3,5–10,1 дюйма, больше 65 000 цветов; бесплатная NB-Designer; поколения NB и NB-V1 |

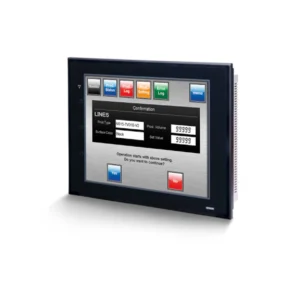

| NS8–NS15 | 8,4–15 дюймов; монитор релейной программы ПЛК, видеовход, Controller Link у NS10–NS15; CX-Designer |

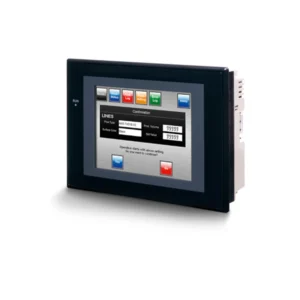

| NS5 | 5,7 дюйма, 320 × 240; цветной TFT, яркий TFT или монохромный STN |

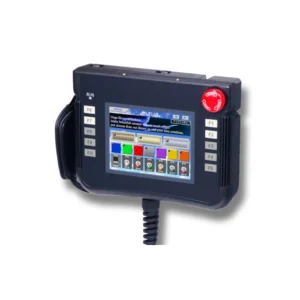

| NSH5 | ручной на кабеле 3 или 10 м: кнопка останова, выключатель разрешения, 10 клавиш |

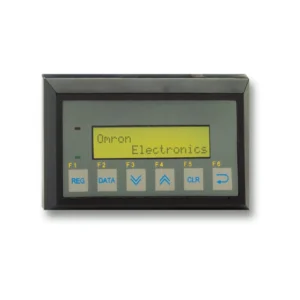

| NT2S | ЖК на 2 строки по 16 символов, 6 или 8 функциональных клавиш |

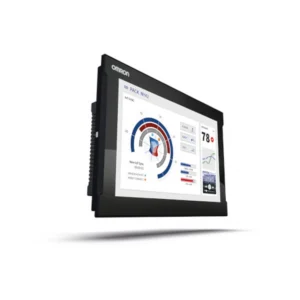

| NYP | ПК на Intel под Windows с сенсорным экраном 12,1–18,5 дюйма |
Из чего состоит панель
Экран — цветной TFT у всех графических моделей, у части NS5 — монохромный STN, у NT2S — текстовый ЖК-индикатор со светодиодной подсветкой. Касания принимает резистивная сенсорная панель, у NYP — проекционно-ёмкостная на пять касаний; у NA и NS15 рядом с экраном есть функциональные клавиши, у NT2S и NSH5 клавиши — основной способ ввода. Для связи с контроллером — последовательные порты RS-232C и RS-422A/485 и Ethernet, у NA и NYP портов Ethernet по два и больше. Проект, журналы и рецепты хранятся во внутренней памяти и на карте памяти или USB-накопителе. Экраны рисуют в программе OMRON своей серии: NB-Designer, CX-Designer, Sysmac Studio; для NT2S — NT2ST.
По документам OMRON панель показывает тревоги с текстом и звуком, тренды и журналы, принимает от оператора уставки для контроллера, закрывает экраны и кнопки паролями и уровнями доступа. У NB и NA есть удалённый доступ к экранам с ПК и планшета, у NS — рецепты и монитор релейной программы ПЛК прямо на экране терминала.
Как выбрать
Сначала — контроллер. NA рассчитана прежде всего на платформу Sysmac — NJ, NX, NY: её проект входит в проект Sysmac Studio, — но по таблице даташита V471 связывается и с ПЛК серий CJ, CS и CP. NB и NS работают с контроллерами OMRON CP, CJ и CS и с контроллерами сторонних фирм, NB — ещё с контроллером безопасности G9SP, регулятором E5CC и преобразователем MX2. Потом — что показывать: для нескольких строк сообщений и кнопок хватает NT2S, для мнемосхем нужен графический экран нужного размера, а если на месте оператора должны работать программы Windows, например CX-Supervisor, — NYP. Потом — место: NSH5 оператор носит вдоль машины, остальные ставят в вырез щита; лицевая часть у всех защищена по IP65, размеры выреза и допустимая толщина щита — в карточке каждой модели. Контроллеры OMRON — в разделе Контроллеры MAC/PLC.
