Твердотельное реле ввода-вывода G3R-I/O
Документация
Цена: Под заказ

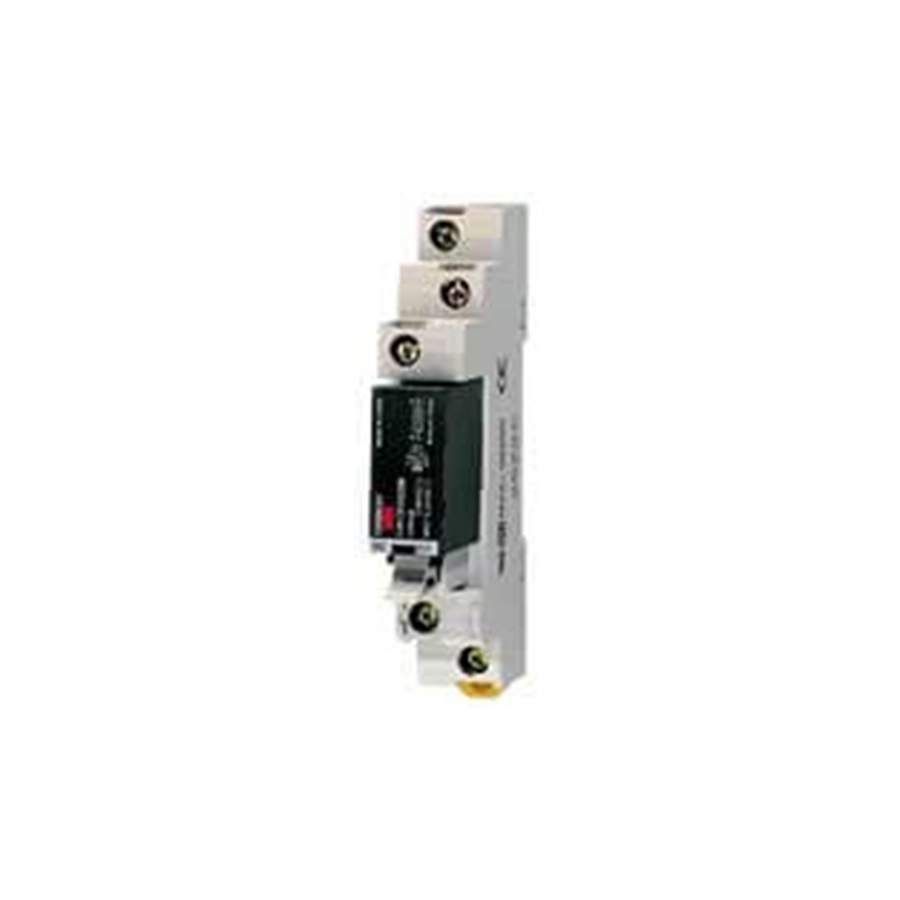

Полупроводниковые реле ввода-вывода OMRON в форме реле G2R-1-S — твердотельное реле ввода-вывода G3R-I/O. В серии два вида модулей: входные G3R-I□ для микронагрузок — сигналов 0,1–100 мА при 4–32 В DC — и выходные G3R-O□ — для обычных нагрузок: до 2 А при переменном или при постоянном напряжении. Модули вставляются в пятиконтактные розетки реле G2R-1-S и в терминальные блоки ввода-вывода OMRON G70A; в паре с P2RF-05-PU (Push-In Plus), по измерениям OMRON, монтаж проводов требует на 60 % меньше работы. Маркировка на верхней грани — IN или OUT, AC или DC — показывает вид модуля. Модели с индексом -UTU сертифицированы по UL, CSA и EN (TÜV), все соответствуют RoHS.
Электромеханическое реле той же формы — реле общего назначения G2R-_-S: обзор серии и однополюсные модели в разделе G2R-1-S. Твердотельные модули шириной 6,2 мм — твердотельное реле G3RV-SR и твердотельное реле G3RV-ST. Перечень серий — Реле твердотельные.
Характеристики
Входные модули для микронагрузок
| G3R-IAZR1SN-UTU | вход 100–240 В AC (60–264 В), до 15 мА; срабатывание — не выше 60 В, отпускание — не ниже 20 В; время — до 20 мс, частота до 10 Гц |
|---|---|
| G3R-IDZR1SN-UTU | быстрый: вход 5 В DC (4–6 В) или 12–24 В DC (6,6–32 В), до 8 мА; время — до 0,1 мс, частота до 1 кГц |
| G3R-IDZR1SN-1-UTU | медленный: те же входы; время — до 15 мс, частота до 10 Гц |
| Выход | 4–32 В DC, 0,1–100 мА; падение до 1,6 В, утечка до 5 мкА |
| Пороги DC-входа | 5 В — срабатывание не выше 4 В, отпускание не ниже 1 В; 12–24 В — не выше 6,6 В и не ниже 3,6 В |
Выходные модули
| G3R-OA202SZN-UTU | 2 А при 100–240 В AC (75–264 В, от 0,05 А), фотосимистор, переход через ноль; бросок 30 А (60 Гц, 1 период); срабатывание и отпускание — до ½ периода сети плюс 1 мс |
|---|---|
| G3R-OA202SLN-UTU | то же без перехода через ноль; срабатывание — до 1 мс |
| G3R-ODX02SN-UTU | 2 А при 5–48 В DC (4–60 В, от 0,01 А), оптопара; бросок 8 А за 10 мс; срабатывание до 1 мс, отпускание до 2 мс |
| G3R-OD201SN-UTU | 1,5 А при 48–200 В DC (40–200 В, от 0,01 А); бросок 8 А за 10 мс; падение — до 2,5 В |
| Общее | вход 5–24 В DC (4–32 В), до 15 мА у AC-модулей и 8 мА у DC; срабатывание — не выше 4 В, отпускание — не ниже 1 В; падение 1,6 В (кроме OD201SN); утечка 1,5 мА (AC) и 1 мА (DC); частота 20 Гц (AC) и 100 Гц (DC) |
| Условия тока | наименьший ток указан для 10 °C и выше; снижение тока с ростом температуры дано для одиночного модуля и для ряда из 16 (графики на с. 6) |
Общие данные
| Изоляция вход — выход | 4000 В AC 1 мин, от 100 МОм |
|---|---|
| Условия | работа от −30 до 80 °C, хранение от −30 до 100 °C, влажность 45–85 %; вибрация 0,75 мм, удар 1000 м/с² |
| Масса | около 18 г; MTTFd (справочно) — не меньше 1000 лет |
Розетки и принадлежности
| Спереди панели | P2RF-05-PU с зажимами Push-In Plus, винтовые P2RFZ-05 (крышка P2CZ-C отдельно) и P2RFZ-05-E с защитой от касания |
|---|---|
| Сзади панели | P2R-05P и P2R-057P для платы, P2R-05A под пайку; пластина P2R-P на пять розеток P2R-05A |
| Перемычки | к P2RF-05-PU — PYDN-7.75-□□□ для выходных и PYDN-15.5-080□ для входных клемм, 20 А; к винтовым — P2DN-15.7-100S и P2DN-19.4-100S с колпачками P2DN-CP100 |
| Этикетки | XW5Z-P4.0LB1 к P2RF-05-PU, XW5Z-P2.5LB1 к P2RFZ-05-E |
| DIN-рейка | PFP-100N, PFP-50N, PFP-100N2, торцевая пластина PFP-M, проставка PFP-S |
Перемычки ставят до подключения проводов; у P2RF-05-PU общую точку входов собирают только со стороны A1 или A2; отрезанную перемычку P2DN закрывают колпачком. Перед заменой модуля снимают питание и с нагрузки, и со входа.
Документы
Источник — даташит OMRON I/O Solid State Relays G3R-I/O (CSM_G3R-I/O_DS_E_5_11, на английском): модели — с. 1, розетки, перемычки и этикетки — с. 2–4, номиналы и маркировка — с. 5, характеристики и графики — с. 6, размеры модулей и розеток — с. 7–11, меры предосторожности — с. 12.
