Реле твердотельные
Твердотельные реле OMRON в этом разделе разной формы: одни повторяют корпус электромеханических реле и встают в их розетки, другие собраны в модули шириной 6,2 мм, третьи ставятся на радиатор или несут его в корпусе. Рядом с ними — два регулятора мощности для нагревателей, G3PW и G3ZA.
В корпусах электромеханических реле

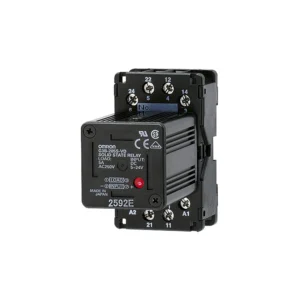

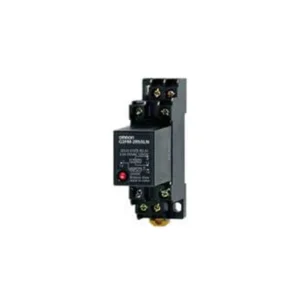

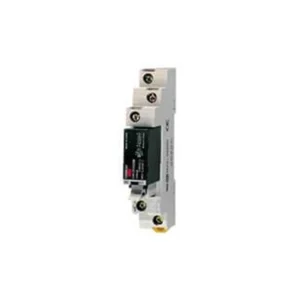

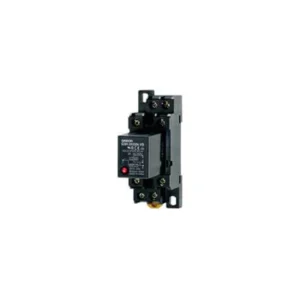

Эти реле ставят в розетки электромеханических: G3R-I/O повторяет форму G2R-1-S, G3F/G3FD — MY, G3H/G3HD — LY1 и LY2, G3B/G3BD — MK. G3R-I/O делится на входные модули для сигналов 0,1–100 мА и выходные до 2 А. У G3F, G3H и G3B выход переменного тока на 2–5 А по модели, у G3FD, G3HD и G3BD — постоянного на 2–3 А.
Модули 6,2 мм

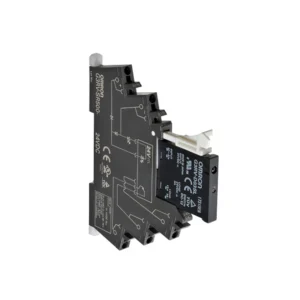

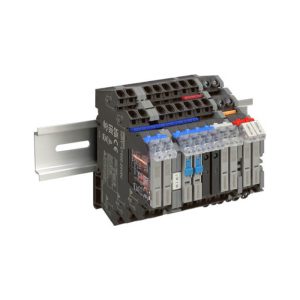

G3RV-SR и G3RV-ST — сменное твердотельное реле в низкой розетке. Переменный ток до 2 А у них коммутирует симистор, постоянный до 3 А — МОП-транзистор. Розетка G3RV-SR общая с электромеханическим G2RV-SR, а G3RV-ST описан в одном даташите с G2RV-ST.
На радиатор и с радиатором

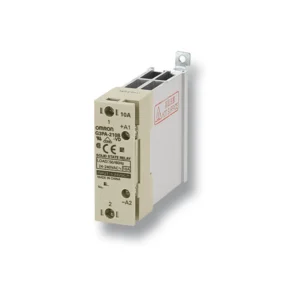

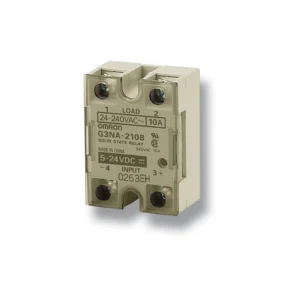

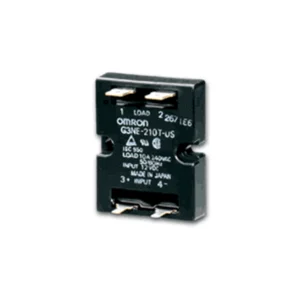

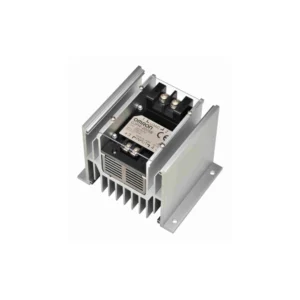

Под отдельный радиатор ставят G3NE с выводами Faston на 5, 10 или 20 А при 100–240 В AC и G3NA на 5–90 А, в том числе G3NA-D210B-UTU для постоянного тока. Радиатор в корпусе у G3PA на 20–60 А и у G3PH на 75 и 150 А; силовой элемент у обеих серий сменный — картридж G32A-A и тиристорный модуль G32A-P.

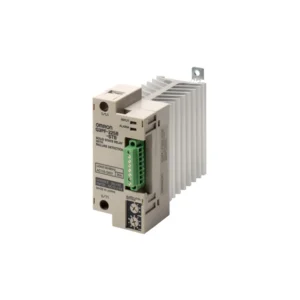

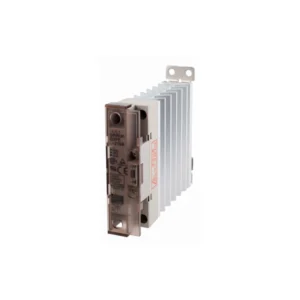

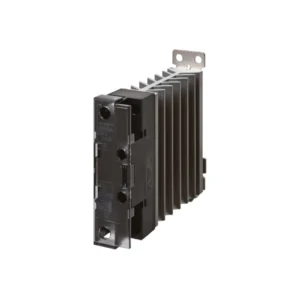

Реле для нагревателей их даташиты называют у трёх серий. G3PE — однофазные и трёхфазные, на 15–45 А; G3PJ — однофазные, на 15 и 25 А, в корпусе не шире 22,5 мм; G3PF на 25 и 35 А несут внутри трансформатор тока и сообщают о перегорании нагревателя. К G3PE, G3PJ и G3PH двигатели не подключают: при импульсе перенапряжения защита открывает выходной элемент.
Регуляторы мощности

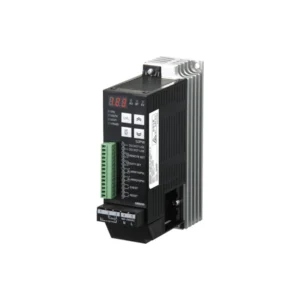

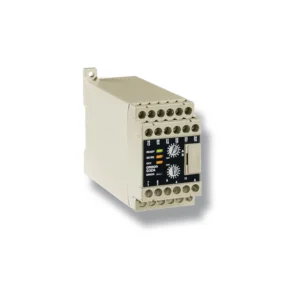

G3PW — однофазный блок на 20, 45 или 60 А с аналоговым входом 4–20 мА или 1–5 В. G3ZA по RS-485 задаёт мощность четырём или восьми внешним твердотельным реле.
Как управляют нагревателем
Технический справочник OMRON по твердотельным реле различает четыре способа. Двухпозиционное управление — реле включает и выключает нагреватель по сигналу напряжения от терморегулятора; так можно работать и с электромеханическим реле, но если переключения идут через каждые несколько секунд годами, нужно твердотельное. Циклическое управление с блоком G32A-EA включает и выключает выход с постоянным периодом 0,2 с по токовому сигналу 4–20 мА. Оптимальное циклическое решает, включить выход или нет, в каждом полупериоде — так работает регулятор мощности G3ZA, у которого много нагревателей управляется по связи. Фазовое управление меняет выход каждый полупериод по сигналу 4–20 мА, даёт точную регулировку температуры и продлевает срок службы нагревателя — его ведёт однофазный тиристорный регулятор мощности G3PW. При циклическом управлении пусковой ток идёт пять раз в секунду, и с трансформаторной нагрузкой (бросок около десятикратного номинала) реле без запаса по току может выйти из строя, а автомат в цепи нагрузки — сработать; управлять мощностью по первичной обмотке трансформатора тогда может не получиться.
Электромеханические реле тех же форм и силовые реле до 40 А — в разделе Реле электромеханические, сравнение двух видов реле — в разделе Реле.
Документы
Способы управления нагревателем — по справочнику OMRON Technical Guide for Solid State Relays (CSM_SSR_TG_E_4_1, на английском), с. 3; характеристики серий — по даташитам, названным в карточках.
