LY2
В разделе — двухполюсные реле OMRON серии LY: два переключающих контакта (DPDT), номинальная активная нагрузка 10 А при 110 В AC и при 24 В DC, у исполнений с раздвоенными контактами — 5 А. OMRON относит LY к компактным силовым реле общего назначения. Изоляция между катушкой и контактами и между контактами разных полюсов выдерживает 2000 В AC в течение минуты, дугу между контактами разделяет перегородка в корпусе.
Четырёхполюсные реле LY — в разделе LY4, другие серии — в разделе Реле электромеханические.
Исполнения в разделе
| Исполнение | Чем отличается | Катушка, В |
|---|---|---|

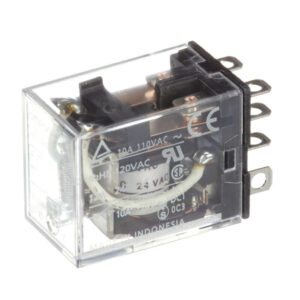

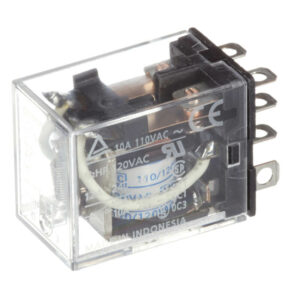

| LY2 | стандартное: без индикатора, диода и RC-цепи, выводы под розетку | AC 12, AC 24, AC 100/110, AC 110/120, AC 200/220, AC 220/240, DC 6, DC 12, DC 24, DC 48, DC 100/110 |
| LY2N | индикатор срабатывания (светодиод) | AC 24, AC 100/110, AC 110/120, AC 200/220, AC 220/240, DC 12, DC 24, DC 48, DC 100/110 |
| LY2-D | диод гашения выброса катушки, только DC | DC 24 |
| LY2N-D2 | диод и индикатор, только DC | DC 12, DC 24, DC 48, DC 100/110 |
| LY2N-CR | RC-цепь гашения выброса и индикатор, только AC; корпус длиннее — 53 мм | AC 100/110, AC 220/240 |
| LY2Z | раздвоенные контакты из серебра: номинальная активная нагрузка 5 А, уровень отказов P — 10 мА при 5 В DC | DC 24 |
| LY2ZN | раздвоенные контакты и индикатор | AC 100/110 |
| LY2ZN-D2 | раздвоенные контакты, диод и индикатор, только DC | DC 24, DC 100/110 |
| LY2-0 | выводы для впайки в печатную плату | AC 24, AC 110/120, AC 220/240, DC 12, DC 24, DC 48, DC 100/110 |
| LY2F | фланец для крепления к панели двумя винтами M3 | AC 12, AC 24, AC 110/120, AC 220/240, DC 12, DC 24, DC 48 |
| LY2I4N | светодиод и кнопка проверки; описано только на страницах моделей OMRON Europe | AC 24, AC 220/240, DC 24 |
Как выбрать
Монтаж. Под розетку — LY2, LY2N, LY2-D, LY2N-D2, LY2N-CR и исполнения с раздвоенными контактами; в печатную плату впаивают LY2-0; к панели двумя винтами M3 крепят LY2F (момент затяжки 0,98 Н·м).
Катушка. По даташиту LY2 и LY2N выпускаются на 12, 24, 100/110, 110/120, 200/220 и 220/240 В AC и на 12, 24, 48 и 100/110 В DC. Диод гашения выброса бывает только у реле с катушкой постоянного тока (LY2-D, LY2N-D2, LY2ZN-D2), RC-цепь — только у реле с катушкой переменного тока (LY2N-CR). Срабатывание — не более 80 % номинального напряжения, наибольшее — 110 %. Катушки 6 В DC в перечне LY2 для заказа нет — модель LY2 DC6 есть в каталоге OMRON US.
Нагрузка. Одинарные контакты из сплава серебра рассчитаны на силовые цепи: номинальная активная нагрузка — 10 А при 110 В AC и при 24 В DC, индуктивная — 7,5 А при 110 В AC и 5 А при 24 В DC; для сигналов и нагрузок до 100 мА даташит применять реле LY запрещает. Раздвоенные контакты из серебра (LY2Z, LY2ZN, LY2ZN-D2) — 5 А по активной нагрузке и 4 А по индуктивной, длительный ток 7 А, справочный уровень отказов P — 10 мА при 5 В DC против 100 мА у одинарных.
Температура. Стандартные LY2, LY2-0, LY2F и LY2Z работают от −40 до +55 °C, при токе до 4 А — до +70 °C. Исполнения с индикатором, диодом или RC-цепью — от −40 до +40 °C, при токе до 4 А — до +55 °C.
Розетки и фиксаторы
Розетки спереди панели, на DIN-рейку или винтами: PTF-08-PU и PTF-08-PU-L с зажимами Push-In Plus, PTFZ-08-E с защитой от прикосновения, PTF08A с винтами M3,5; для LY2N-CR PTF-08-PU не применяется. Розетки для монтажа сзади панели: PT08, PT08QN и PT08-0. Фиксаторы реле — PYC-A1 и PYC-P, у исполнений с RC-цепью — Y92H-3 и PYC-1.
Документы
Характеристики, чертежи и розетки — даташит OMRON LY Bi-power Relays (CSM_LY_OEE_DS_E_3_1, на английском). Исполнения LY2I4N с кнопкой проверки в нём нет — они описаны на страницах моделей OMRON Europe.
