Твердотельное реле G3B / G3BD
Цена: Под заказ

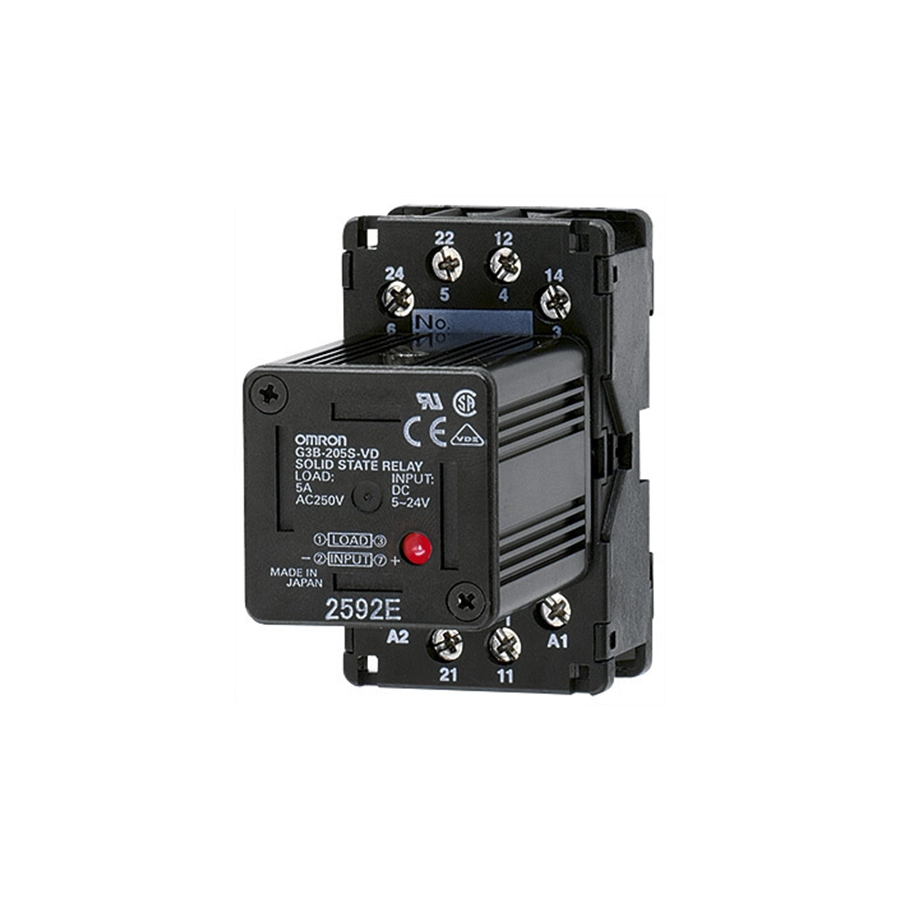

Твердотельное реле OMRON в корпусе реле MK — твердотельное реле G3B/G3BD. Реле размером не более 35 × 35 × 52,5 мм и массой около 70 г ставят спереди панели в розетки PF083A или PF083A-E, за панелью — в PL08, PL08-Q и PLE08-0. Выход переменного тока — у G3B-205S-VD, постоянного — у G3BD-103S-VD; вход у обоих 5–24 В DC.
Электромеханическое реле на восьмиштырьковом цоколе — реле общего назначения MK-S; реле переменного тока на 5–20 А с выводами Faston — компактные твердотельные реле G3NE. Все серии — Реле твердотельные.
Характеристики
Вход (25 °C)
| Напряжение | номинал 5–24 В DC, диапазон 4–30 В; срабатывание — не выше 4 В, отпускание — не ниже 1 В |
|---|---|
| G3B-205S-VD | ток — до 15 мА, входная цепь со стабилизацией тока |
| G3BD-103S-VD | входное сопротивление 1,5 кОм (+20/−10 %) при наибольшем рабочем напряжении |
Выход
| G3B-205S-VD | 100–240 В AC, диапазон 75–264 В; 0,1–5 А при 40 °C; бросок 80 А (60 Гц, 1 период); срабатывание и отпускание — до ½ периода сети плюс 1 мс; падение до 1,6 В (действующее); утечка до 5 мА при 100 В AC и 10 мА при 200 В AC |
|---|---|
| G3BD-103S-VD | 5–110 В DC, диапазон 3–125 В; 0,1–3 А при 40 °C; бросок 12 А за 10 мс; срабатывание до 0,5 мс, отпускание до 2,5 мс; падение до 1,5 В; утечка до 5 мА при 125 В DC; нагрузку можно включать и в плюсовой, и в минусовой провод |
| Повторяющийся бросок | не больше половины указанного значения |
Общие данные
| Изоляция | 2000 В AC у G3B и 1500 В AC у G3BD (1 мин), от 100 МОм |
|---|---|
| Условия | работа от −30 до 80 °C, хранение от −30 до 100 °C, влажность 45–85 %; вибрация 0,75 мм, удар 1000 м/с² |
| Размеры и масса | не более 35 × 35 × 52,5 мм, около 70 г |
| Сертификаты | UL (E64562), CSA (LR35535), VDE: G3B — EN 60947-4-3, G3BD — EN 62314; ЭМС — EN55011 группа 1 класс B, EN61000-6-2 |
Розетки и подключение
| Спереди панели | PF083A или PF083A-E, фиксатор PFC-A1; PF083A ставят ключевой направляющей вниз |
|---|---|
| Сзади панели | PL08 и PL08-Q с фиксатором PLC, PLE08-0 с фиксатором PLC-10 |
Корпус реле отводит тепло, поэтому его ставят с хорошей вентиляцией; если обеспечить её нельзя, ток нагрузки уменьшают вдвое. Элемента для поглощения перенапряжений в реле нет — при индуктивной нагрузке его подключают снаружи. Для ЭМС исполнений VD: у G3B между выходными клеммами — варистор 470 В 0,6 Вт, на сеть нагрузки — плёночный конденсатор 1 мкФ 250 В AC, входной кабель — короче 3 м; у G3BD — входной кабель короче 10 м.
Документы
Источник — даташит OMRON Solid State Relays G3□-VD G3B/G3BD (CSM_G3B_G3BD_DS_E_5_2, на английском): модели и розетки — с. 1–2, характеристики — с. 2, графики и размеры — с. 3, меры предосторожности и ЭМС — с. 4.
