Реле электромеханические
Реле OMRON с подвижными контактами собраны здесь по назначению: реле под розетку для шкафа управления, модули ввода-вывода шириной 6,2 мм, силовые реле на токи до 40 А и реле с особой функцией. Модели серий LY, MY, G2R-S и G2RV-ST лежат в собственных разделах, остальные серии описаны одной карточкой.
Реле под розетку

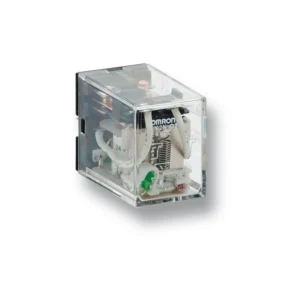

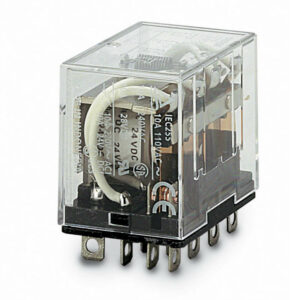

| LY | LY1–LY4, от одного до четырёх переключающих контактов; 15 А при 110 В AC у LY1, 10 А у многополюсных с одинарными контактами; разделы LY2 и LY4 |
|---|---|

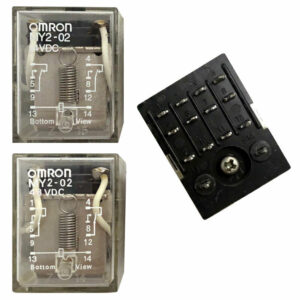

| MY | MY-GS-R на два или четыре переключающих контакта, 10 и 6 А при 250 В AC; линейки MY(S) и MY-GS, трёхполюсное MY3, раздвоенные контакты MY2Z, MY4Z, MY4Z-CBG; разделы MY2 и MY4 |

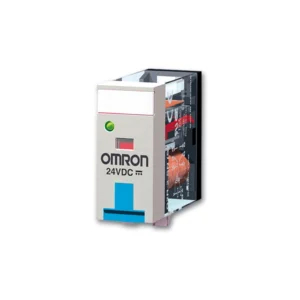

| G2R-□-S | один переключающий контакт на 10 А или два на 5 А при 250 В AC; розетки Push-In Plus P2RF-05-PU и P2RF-08-PU; разделы G2R-1-S и G2R-2-S |

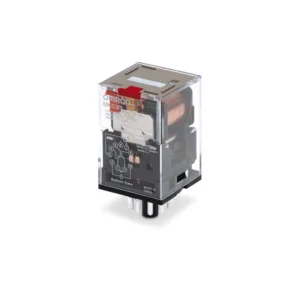

| MK-S | MKS2P — два переключающих контакта, 8 штырей; MKS3P — три, 11 штырей; 10 А при 250 В AC |
Буквы в обозначениях у этих серий похожи, но совпадают не во всём. Светодиод — буква N у LY, MY, G2R-S и MK-S. Кнопка или рычаг проверки, которыми контакты переключают вручную, — I у MK-S, IN у MY-GS-R и MY-GS, NI и NDI у G2R-S. Механический указатель положения контактов стоит у всех MK-S, у всех G2R-□-S — его обозначает индекс (S) — и у всех MY-GS-R.
Модули шириной 6,2 мм

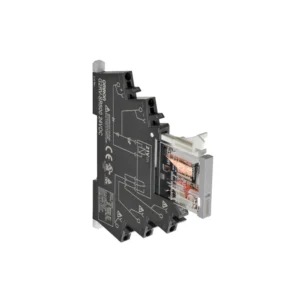

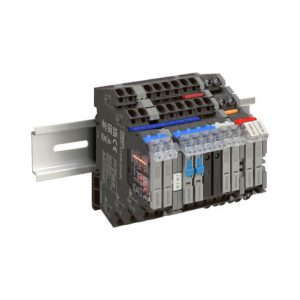

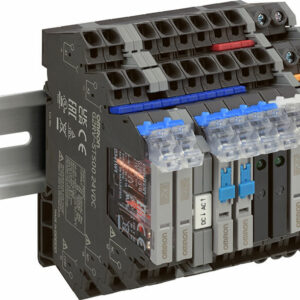

G2RV-ST и G2RV-SR — реле в низкой розетке с одним переключающим контактом на 6 А при 250 В AC, у исполнений -AP контакт золочёный, на 50 мА. Розетки отдельно не продаются, сменные реле G2RV-SR заказывают и без розетки. Принадлежности двух серий друг к другу не подходят. Модели G2RV-ST — в разделе G2RV-ST.
Силовые реле

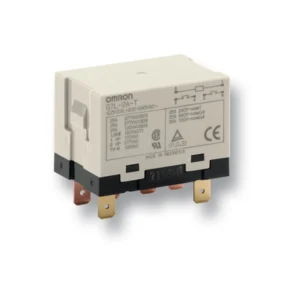

| G7L | один или два замыкающих контакта: 30 А у G7L-1A-T и -B, 25 А у G7L-2A-T и -B, 20 А у исполнений для печатной платы |
|---|---|

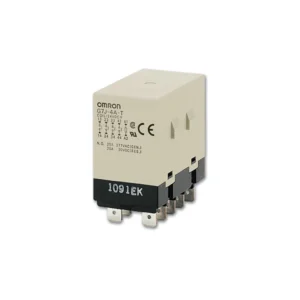

| G7J | четыре полюса в сочетаниях 4A, 3A1B и 2A2B; замыкающие — 25 А при 220 В AC, размыкающие — 8 А; у G7J-4A и G7J-3A1B задан ресурс с трёхфазным двигателем 2,7 кВт при 220 В AC |

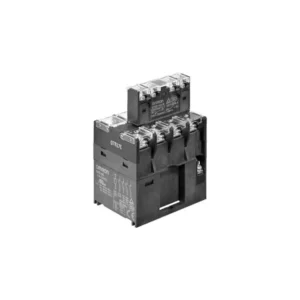

| G7Z | четыре главных полюса в тех же сочетаниях; замыкающие — 40 А при 440 В AC, активная нагрузка; блок вспомогательных контактов G73Z |

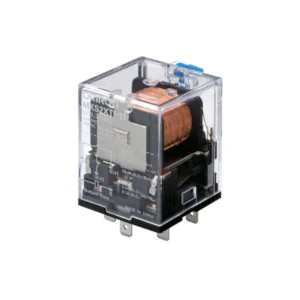

| MK-S(X) | MKS1XT-10 и MKS2XT-11 для постоянного тока, 10 А при 220 В DC у однополюсного; MKS1T-10 и MKS2T-11 для переменного, 15 А при 250 В AC |
У G7L, G7J, G7Z и MK-S(X) замыкающие контакты разрываются в двух точках. В моделях MK-S(X) для постоянного тока — с буквой X — встроен постоянный магнит, который отклоняет и гасит дугу; в моделях для переменного тока магнита нет.
Реле с особой функцией

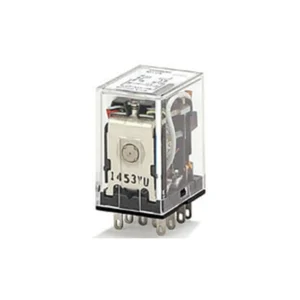

| MYK | две обмотки — установки и сброса; положение двух переключающих контактов на 3 А держит остаточный магнетизм; есть механический указатель |
|---|---|

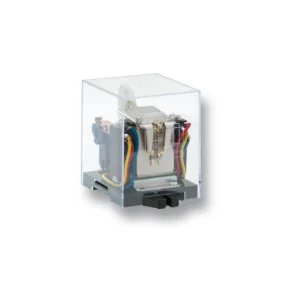

| G4Q | храповой механизм меняет положение двух переключающих контактов на 5 А на каждом импульсе; импульс — не короче 100 мс |

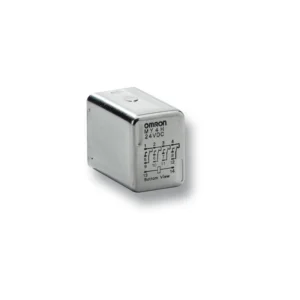

| MY4H | четыре переключающих контакта на 3 А при 110 В AC в запаянном металлическом корпусе с азотом |
Твердотельные реле в корпусах G2R-1-S, MY, LY и MK и модули 6,2 мм без контактов — в разделе Реле твердотельные, сравнение двух видов реле — в разделе Реле.
