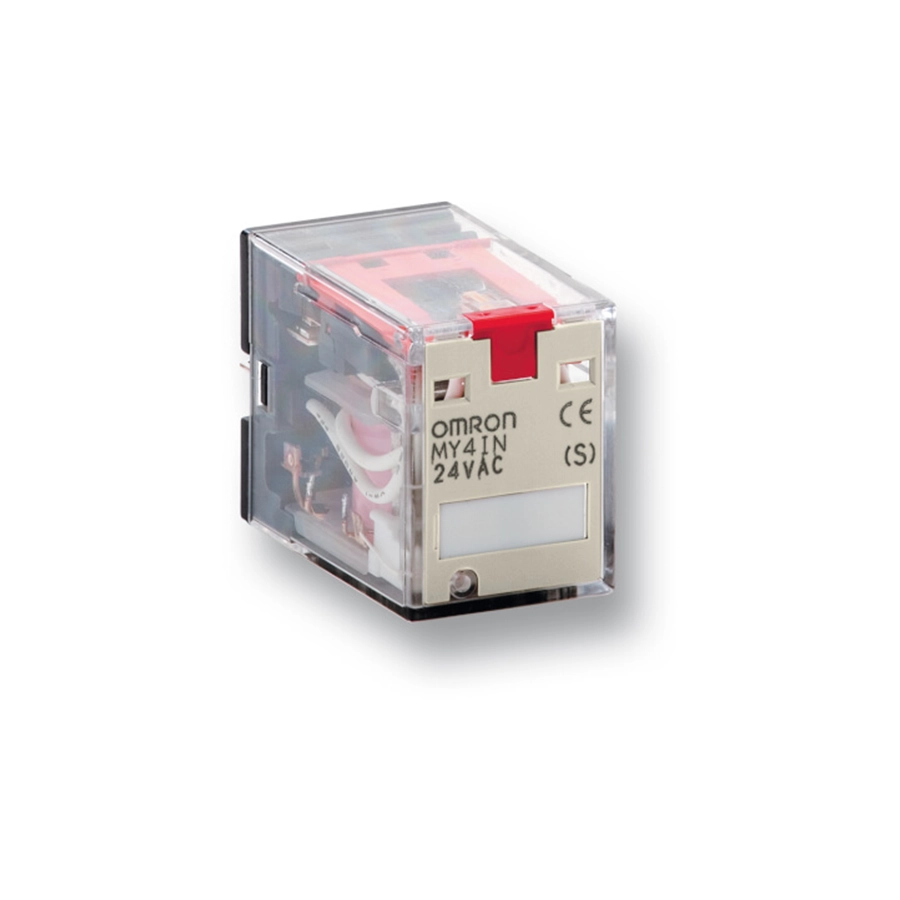

Миниатюрные силовые реле MY
Документация
Даташит OMRON Miniature Power Relays MY Series J268-E1-12 (PDF, на английском)
Даташит OMRON Miniature Power Relays MY(S) J224-E1-10 (PDF, на английском)
Брошюра OMRON Miniature Power Relays MY-GS J196-E1-03 (PDF, на английском)
Буклет OMRON «Реле общего назначения серии MYS» SF4P_MYS_Series_RU01_0904 (PDF, на русском)
Цена: Под заказ
Семейство OMRON из реле общего назначения, реле с самоблокировкой и уплотнённых реле — миниатюрные силовые реле MY. Общий даташит J268-E1-12 делит его на четыре части: основное исполнение MY-GS-R, реле-защёлки MYK, реле в пластиковом (MYQ) и металлическом герметичном (MYH) корпусе и «прочие MY» — трёхполюсное MY3, реле с раздвоенными контактами, исполнения для печатной платы и с фланцем. Кроме MY-GS-R, в каталоге есть реле двух других линеек: MY(S), которая по брошюре OMRON появилась в 1998 году (даташит J224), и MY-GS (брошюра J196). У MY-GS-R и MY-GS механический указатель положения контактов есть у каждой модели, а светодиод горит красным при катушке переменного тока и зелёным — при катушке постоянного. Розетки Push-In Plus PYF-□-PU, по данным OMRON, на 60 % снижают трудоёмкость подключения.
Двухполюсные модели всех трёх линеек собраны в разделе MY2, четырёхполюсные MY-GS-R — в разделе MY4; у реле-защёлки и герметичного реле свои карточки — реле с магнитной самоблокировкой MYK и герметичное реле MY4H. Твердотельное реле того же профиля, что MY, — G3F/G3FD; реле LY и другие серии перечислены в разделе Реле электромеханические.
Характеристики
Линейки и ветви семейства
| MY-GS-R | 2 или 4 переключающих контакта, серебро; активная нагрузка — 10 А (MY2) и 6 А (MY4) при 250 В AC и 30 В DC; у всех моделей механический указатель, у IN — ещё рычаг фиксации для проверки цепей; J268, с. 4–13 |
|---|---|
| MY(S) | MY2(S) — 5 А при 250 В AC и 30 В DC, длительный ток 10 А; MY4(S) — 3 А, контакты — сплав серебра с золотой плакировкой, длительный ток 5 А; MY4Z(S) с раздвоенными контактами — 3 А, уровень отказов 100 мкА при 1 В DC (справочно); J224 |
| MY-GS | двухполюсные MY2-GS и четырёхполюсные MY4-GS, исполнения со светодиодом (N), светодиодом и диодом (D2) или RC-цепью (CR), с рычагом фиксации (IN); электрическая износостойкость при номинальной нагрузке — 500 000 срабатываний у двухполюсных и 200 000 у четырёхполюсных; брошюра J196 |
| MYK | защёлка на двух обмотках — установки и сброса; два переключающих контакта с золочением, 3 А при 220 В AC и 24 В DC; J268, с. 14–18 |
| MYQ | четыре контакта в пластиковом уплотнённом корпусе, 1 А при 220 В AC и 24 В DC; от −55 до 60 °C; J268, с. 19–24 |
| MYH | четыре контакта в герметичном корпусе, внутри — инертный газ (азот); 3 А при 110 В AC и 24 В DC; от −25 до 60 °C |
| MY3 | три переключающих контакта из серебра, 5 А при 220 В AC и 24 В DC; розетка PYF11A |
| MY2Z, MY4Z, MY4Z-CBG | раздвоенные контакты: MY2Z — 5 А, MY4Z — 3 А, MY4Z-CBG с перекрёстными раздвоенными контактами из AgPd с золотой плакировкой — 1 А при 220 В AC и 24 В DC |
| -02 и F | выводы для печатной платы (MY2-02, MY3-02, MY4-02) и крепление к панели фланцем двумя винтами M3 моментом 0,98 Н·м (MY2F, MY3F, MY4F) |
Контакт под нагрузку
| Надёжность и стойкость к коррозии | по нарастанию: одинарный контакт из сплава серебра (MY2) — одинарный с золотой плакировкой (MY4) — раздвоенный с золотым покрытием (MY2Z) — раздвоенный с золотой плакировкой (MY4Z) — перекрёстный раздвоенный AgPd с золотой плакировкой (MY4Z-CBG) |
|---|---|
| Микронагрузки | если обычное реле (например, MY4) редко переключает микронагрузку, контакт может стать нестабильным вплоть до отказа — для таких цепей OMRON советует MY4Z-CBG |
| Защита от среды | обычный корпус защищает от посторонних частиц; MYQ — уплотнён смолой, для пыли и солевого тумана; MYH — герметичен, для пыли и коррозионных газов: хлористых, сернистых, силиконовых |
Общее у MY-GS-R
| Катушки | 12, 24, 48, 100/110, 110/120, 200/220, 220/240 В AC; 6, 12, 24, 48, 100/110 В DC, у моделей со светодиодом — ещё 220 В DC; напряжение отпечатано на ленте катушки |
|---|---|
| Пороги | срабатывание — не выше 80 % номинала, отпускание — не ниже 30 % (AC) и 10 % (DC), наибольшее — 110 % |
| Время и частота | срабатывание и отпускание — до 20 мс; до 18 000 переключений в час без нагрузки и до 2400 под номинальной |
| Ресурс | механический — 50 000 000 циклов; электрический у MY2 — 100 000 при 10 А и 500 000 при 5 А, у MY4 — 30 000 при 6 А и 200 000 при 3 А |
| Изоляция | 2000 В AC 1 мин между катушкой и контактами и между полюсами, 1000 В AC — внутри полюса |
| Условия работы | от −55 до 70 °C, со светодиодом — от −40 до 70 °C; влажность 5–85 %; масса около 35 г |
| Сертификаты | UL, CSA, VDE (EN 61810-1), CQC, Lloyd’s Register |
Розетки
Розетки и фиксаторы у линеек семейства общие (J268, с. 40–58). Для монтажа на DIN-рейку или винтами двухполюсным подходят PYF-08-PU и PYF-08-PU-L (Push-In Plus), PYFZ-08-E (защита от касания), PYF08A-N и PYFZ-08 (винты M3), PYF08S (безвинтовая); для четырёхполюсных, в том числе MY4H, MYQ4 и MY2K, — такие же с цифрой 14 и ещё PYF14T с винтами M3,5; для MY3 — PYF11A. За панелью ставят PY08 (пайка), PY08QN и PY08QN2 (накрутка), PY08-02 (плата). Реле сочетают только с розетками OMRON; с розеткой PY□-02 и кронштейном PYC-P рычаг фиксации заблокирован. Перед заменой реле снимают питание и с нагрузки, и с катушки.
Документы
Семейство целиком — в даташите OMRON Miniature Power Relays MY Series (Cat. No. J268-E1-12, на английском): состав семейства — с. 1–3, MY-GS-R — с. 4–13, MYK — с. 14–18, MYQ и MYH — с. 19–24, прочие MY — с. 25–39, розетки — с. 40–58, меры предосторожности — с. 59–60. Линейка MY(S) — в даташите Miniature Power Relays MY(S) (Cat. No. J224-E1-10), MY-GS — в брошюре Miniature Power Relays MY-GS (Cat. No. J196-E1-03), обе на английском. На русском OMRON выпускала буклет «Реле общего назначения серии MYS» (код SF4P_MYS_Series_RU01_0904) — о двух- и четырёхполюсных MY с механическим индикатором, светодиодом и кнопкой проверки; на сайте OMRON Europe его нет, он лежит в поле «Документация».
