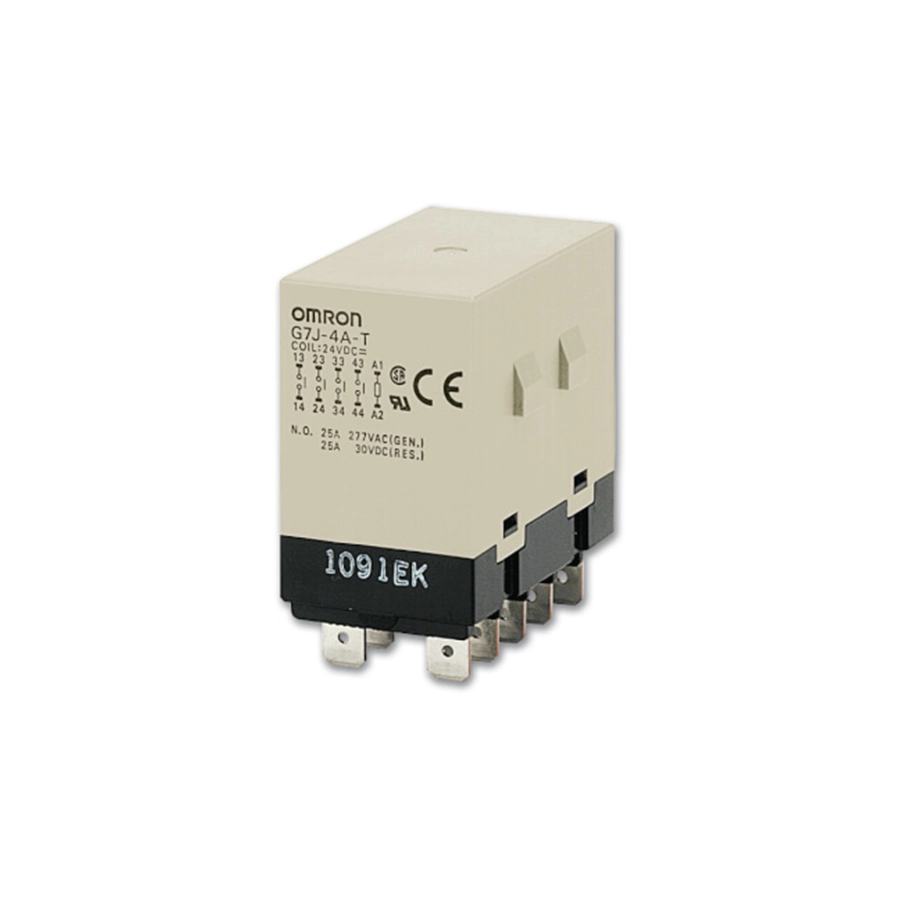

Многополюсное реле G7J
Цена: Под заказ
Реле на четыре полюса, которое OMRON предлагает применять как контактор, — многополюсное реле G7J. Миниатюрный шарнир якоря рассчитан на наибольшую мощность коммутации — и для двигателей, и для активной и индуктивной нагрузки. Изоляция между полюсами, а также между катушкой и контактами держит больше 4 кВ, все изоляционные материалы огнестойкие (UL94V-0), а при кратковременном снижении напряжения катушки до половины номинала контакты не дребезжат. Замыкающий контакт рассчитан на 25 А при 220 В AC, размыкающий — на 8 А. Среди примеров применения в даташите — регуляторы мощности для инверторов, упаковочного и пищевого оборудования, управление компрессорами кондиционеров.
Одно- и двухполюсное силовое реле с замыкающими контактами — силовое реле G7L, реле с замыкающими контактами на 40 А при 440 В AC — силовое реле G7Z. Каталог остальных серий — Реле электромеханические.
Характеристики
Исполнения
| Контакты | G7J-4A — четыре замыкающих (4PST-NO), G7J-3A1B — три замыкающих и размыкающий (3PST-NO/SPST-NC), G7J-2A2B — два и два (DPST-NO/DPST-NC); разрыв двойной, сплав серебра |
|---|---|
| Выводы | P — в печатную плату; B — винтовые M3,5; T — плоские #250 (6,35 мм); исполнения B и T крепят кронштейном W R99-04, он заказывается отдельно |
| Индекс Z | один полюс с раздвоенным контактом на 1 А: у G7J-4A-PZ и G7J-4A-TZ — замыкающий 43–44, у G7J-3A1B-PZ и G7J-3A1B-BZ — размыкающий 41–42 |
| Катушки | 24, 50, 100/120, 200/240 В AC и 12, 24, 48, 100 В DC; у исполнений Z переменного тока — только 200/240 В AC, постоянного — 24 В DC у G7J-4A-PZ и 12 или 24 В DC у G7J-3A1B-PZ и G7J-3A1B-BZ; G7J-4A-TZ — только 200/240 В AC; напряжение указывают при заказе, например G7J-4A-P 240 VAC |
Нагрузка контактов
| Замыкающие | 25 А при 220 В AC — активная и индуктивная (cos φ = 0,4) нагрузка; 25 А при 30 В DC; длительный ток 25 А |
|---|---|
| Размыкающие | 8 А при 220 В AC и при 30 В DC; длительный ток 8 А |
| Раздвоенный контакт | 1 А при 220 В AC |
| Предел напряжения | 250 В AC, 125 В DC |
| Двигатель | трёхфазный 220 В AC, 2,7 кВт (пусковой ток 78 А, ток отключения 13 А) — не менее 100 000 циклов у G7J-4A и G7J-3A1B |
| Уровень отказов P (справочно) | 100 мА при 24 В DC, у раздвоенного контакта — 10 мА при 24 В DC |
Катушка
| Переменный ток | 24 В — 75 мА, 50 В — 36 мА, 100–120 В — 18–21,6 мА, 200–240 В — 9–10,8 мА; около 1,8–2,6 ВА; внутри — двухполупериодный выпрямитель |
|---|---|
| Постоянный ток | 12 В — 167 мА и 72 Ом, 24 В — 83 мА и 288 Ом, 48 В — 42 мА и 1150 Ом, 100 В — 20 мА и 5000 Ом; около 2,0 Вт |
| Пороги | срабатывание — не выше 75 % номинала; отпускание — не ниже 15 % у катушек AC и 10 % у DC; наибольшее — 110 % |
| Полярность | нет |
Общие характеристики
| Время срабатывания и отпускания | не более 50 мс |
|---|---|
| Частота переключений | до 1800 в час |
| Ресурс | механический — от 1 000 000 циклов, электрический — от 100 000 |
| Сопротивление контактов | не более 100 мОм |
| Изоляция | 4000 В AC 1 мин между катушкой и контактами и между полюсами, 2000 В AC — между разомкнутыми контактами одного полюса; импульс 10 000 В (1,2 × 50 мкс) между катушкой и контактом; сопротивление от 1000 МОм при 500 В DC |
| Вибрация | без разрушения — 10–55–10 Гц, 0,75 мм; без ложного срабатывания — у замыкающих так же, у размыкающих — 10–26–10 Гц |
| Удар | без разрушения — 1000 м/с²; без ложного срабатывания — 100 м/с² у замыкающих и 20 м/с² у размыкающих |
| Условия работы | от −25 до 60 °C без обледенения и конденсата, влажность 5–85 % |
| Масса | с выводами в плату и с плоскими — около 140 г, с винтовыми — около 165 г |
| Сертификаты | UL (E41643) и CSA (LR35535) у стандартных исполнений; у исполнений с индексом -KM — VDE (5381UG) и KEMA по EN 60947-4-1: AC-1 25 А при 220 В AC, AC-3 11,5 А при 220 В AC и 8,5 А при 380–480 В AC |
Монтаж и подключение
G7J ставят кнопкой проверки вниз — она находится со стороны выводов катушки A1 и A2; если кнопка смотрит вверх, размыкающий контакт может ложно сработать от удара. Кнопка служит только для проверки цепей: нажатая, она замыкает контакты, коммутировать ею нагрузку нельзя; под напряжением на катушке она утапливается. При работе сверх ресурса продукты износа контактов скапливаются внутри и могут пробить изоляцию или сжечь реле, быстрее всего — при неправильной ориентации. Для сигналов и других микронагрузок служат только исполнения с раздвоенным контактом.
Винты клемм затягивают моментом 0,78–1,18 Н·м, наконечник — круглый или вилочный, шайба, наконечник и клемма должны лежать параллельно. К плоским выводам подходят гнёзда AMP170333-1, AMP170334-1, AMP170335-1 с корпусами AMP172076; паять выводы нельзя. Исполнения в плату весят около 140 г, их паяют только вручную (флюс автоматической пайки попадает на кнопку), реле не моют. Если катушку переменного тока включает симистор, например твердотельное реле, G7J может не отпустить — даташит советует в этом случае реле на силовых МОП-транзисторах. При управлении транзистором проверяют утечку и при необходимости ставят нагрузочный резистор.
Документы
Источник — даташит OMRON Power Relay G7J (CSM_G7J_DS_E_6_6, на английском): легенда обозначения и перечень моделей — с. 1, катушки по исполнениям, кронштейн и примеры применения — с. 2, номиналы и характеристики — с. 3, сертификаты — с. 4–5, графики и нагрузка двигателем — с. 5–6, размеры и схемы выводов — с. 7–8, меры предосторожности — с. 9.
