Силовое реле общего назначения LY
Документация
Цена: Под заказ

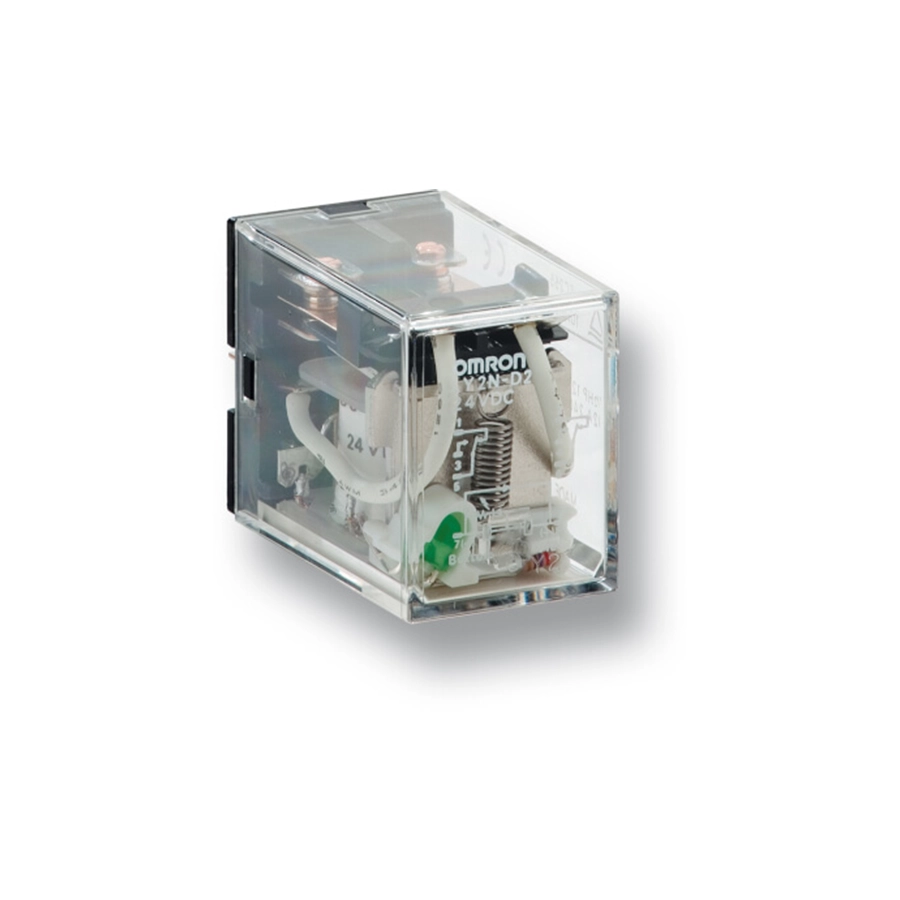

Реле OMRON для силовых цепей с одним–четырьмя переключающими контактами — силовое реле общего назначения LY. OMRON называет серию Bi-power Relays; модели различаются числом полюсов, монтажом — розетка, печатная плата (-0) или фланец (F) — и буквами в обозначении: N — светодиод, D — диод на катушке постоянного тока. Стандартные модели имеют сертификаты UL, CSA и IEC (TÜV); исполнения с сертификатами Lloyd’s Register и VDE оговаривают при заказе.
Модели серии — в разделах LY2 и LY4. Реле на токи 20–40 А — силовое реле G7L и силовое реле G7Z; все серии — Реле электромеханические.
Характеристики
Число полюсов
| LY1, SPDT | активная нагрузка — 15 А при 110 В AC и при 24 В DC, 10 А при 250 В AC; индуктивная (cos φ = 0,4; L/R = 7 мс) — 10 А при 110 В AC, 7 А при 24 В DC; длительный ток 15 А; ресурс — от 200 000 циклов; масса около 40 г |
|---|---|
| LY2, DPDT | активная — 10 А при 110 В AC и 24 В DC, индуктивная — 7,5 А и 5 А; ресурс — от 500 000 циклов; длительный ток 10 А; около 40 г |
| LY3, 3PDT | номиналы как у LY2, ресурс — от 200 000 циклов; около 50 г; в европейском даташите только LY3-0 для платы, под розетку и с фланцем — в общем даташите CSM_LY_DS_E_6_1 |
| LY4, 4PDT | номиналы как у LY2, ресурс — от 200 000 циклов; около 70 г |
| LY2Z, раздвоенные | серебро; 5 А активная и 4 А индуктивная при 110 В AC и при 24 В DC; длительный ток 7 А; ресурс — от 500 000 циклов |
Буквы в обозначении
| N | светодиод срабатывания |
|---|---|
| -D и N-D2 | диод, поглощающий выброс катушки (только катушки DC); N-D2 — диод и светодиод |
| -CR | RC-цепь для катушки переменного тока, только двухполюсные: LY2-CR, LY2N-CR, LY2Z-CR, LY2ZN-CR |
| Z | раздвоенные контакты (только двухполюсные) |
| -0 | выводы для впайки в печатную плату |
| F | крепление корпусом к панели двумя винтами M3, момент 0,98 Н·м |
Общие данные
| Катушки | от 12 до 220/240 В AC и от 6 до 100/110 В DC, набор зависит от исполнения (таблицы заказа на с. 2); для надёжного срабатывания подают не меньше 80 % номинала, отпускание — ниже 30 % (AC) или 10 % (DC), наибольшее — 110 % |
|---|---|
| Потребление | одно- и двухполюсные — около 0,9–1,2 ВА и 0,9 Вт, трёхполюсные — 1,6–2,0 ВА и 1,4 Вт, четырёхполюсные — 1,95–2,5 ВА и 1,5 Вт |
| Предел на контактах | 250 В AC, 125 В DC; у двух-, трёх- и четырёхполюсных при 10 А и 250 В AC ресурс — от 50 000 циклов |
| Уровень отказов P (справочно) | 100 мА при 5 В DC, у раздвоенных — 10 мА при 5 В DC |
| Время | срабатывание и отпускание — не более 25 мс |
| Частота и механический ресурс | до 18 000 переключений в час без нагрузки и 1800 под номинальной; от 50 млн циклов на переменном токе и от 100 млн на постоянном |
| Изоляция | 2000 В AC 1 мин между катушкой и контактами и между полюсами, 1000 В AC — между контактами одного полюса; сопротивление — от 100 МОм |
| Вибрация и удар | 10–55–10 Гц с амплитудой 0,5 мм; удар 1000 м/с² без разрушения и 200 м/с² без ложного срабатывания |
| Температура | одно- и двухполюсные стандартные и с раздвоенными контактами — от −40 до 55 °C (при токе до 4 А — до 70 °C); с индикатором, диодом, RC-цепью, а также трёх- и четырёхполюсные — от −40 до 40 °C (до 4 А — до 55 °C); влажность 5–85 % |
| Сертификаты | UL (E41643), CSA (LR31928), EN 61810-1 (TÜV, R50030064); номиналы по сертификатам не равны паспортным — с. 8–9 даташита |
Реле LY с одинарными контактами предназначены для силовых цепей: коммутировать ими сигналы и нагрузки 100 мА и меньше даташит запрещает. Справочный ресурс на реальных нагрузках — двигателях, лампах, конденсаторах, соленоидах — дан таблицей на с. 7.
Розетки
| LY1 и LY2, спереди | PTF-08-PU и PTF-08-PU-L с зажимами Push-In Plus (для LY2□-CR — не PTF-08-PU), PTFZ-08-E с защитой от прикосновения, PTF08A с винтами M3,5 — на DIN-рейку или винтами |
|---|---|
| LY4, спереди | PTF-14-PU-L, PTFZ-14-E, PTF14A |
| LY3, спереди | PTF11A (общий даташит) |
| Сзади панели | PT08, PT11, PT14 под пайку, PT08QN, PT11QN, PT14QN под накрутку, PT08-0, PT11-0, PT14-0 для платы; PT заказывают кратно 10 |
| Фиксаторы | PYC-A1 и Y92H-3 (для LY2□-CR) к передним розеткам, PYC-P и PYC-1 (для LY2□-CR) к задним, PYC-S — с монтажной пластиной |
По измерениям OMRON (ноябрь 2015 года), с розетками Push-In Plus PTF-□-PU провода подключают на 60 % быстрее, чем к винтовым. У PTFZ-□-E защита от прикосновения, круглые наконечники к ним не подходят — только вилочные. Если через LY1 идёт ток от 10 А, в розетке соединяют перемычками пары клемм: в PTF-08-PU и PTF-08-PU-L — 12 и 42, 14 и 44, 11 и 41, в PTF08A, PTFZ-08-E и PT08 — (1) и (2), (3) и (4), (5) и (6). Встроенный диод или RC-цепь гасят только выброс собственной катушки: внешний импульс большого напряжения их разрушит. Перед заменой реле снимают питание и с нагрузки, и с катушки.
Документы
Основной источник — европейский даташит OMRON Bi-power Relays LY (CSM_LY_OEE_DS_E_3_1, на английском), его даёт страница серии OMRON Europe: легенда и перечень — с. 1, заказ — с. 2, розетки и фиксаторы — с. 3–5, катушки — с. 6, контакты, характеристики и реальные нагрузки — с. 7, сертификаты — с. 8–9, меры предосторожности — с. 21. Исполнения LY3 под розетку и с фланцем, их катушки (в том числе 12 В AC) и розетки PTF11A, PT11 — только в общем даташите Bi-power Relays LY (CSM_LY_DS_E_6_1, на английском).
