Твердотельное реле G3H / G3HD
Цена: Под заказ

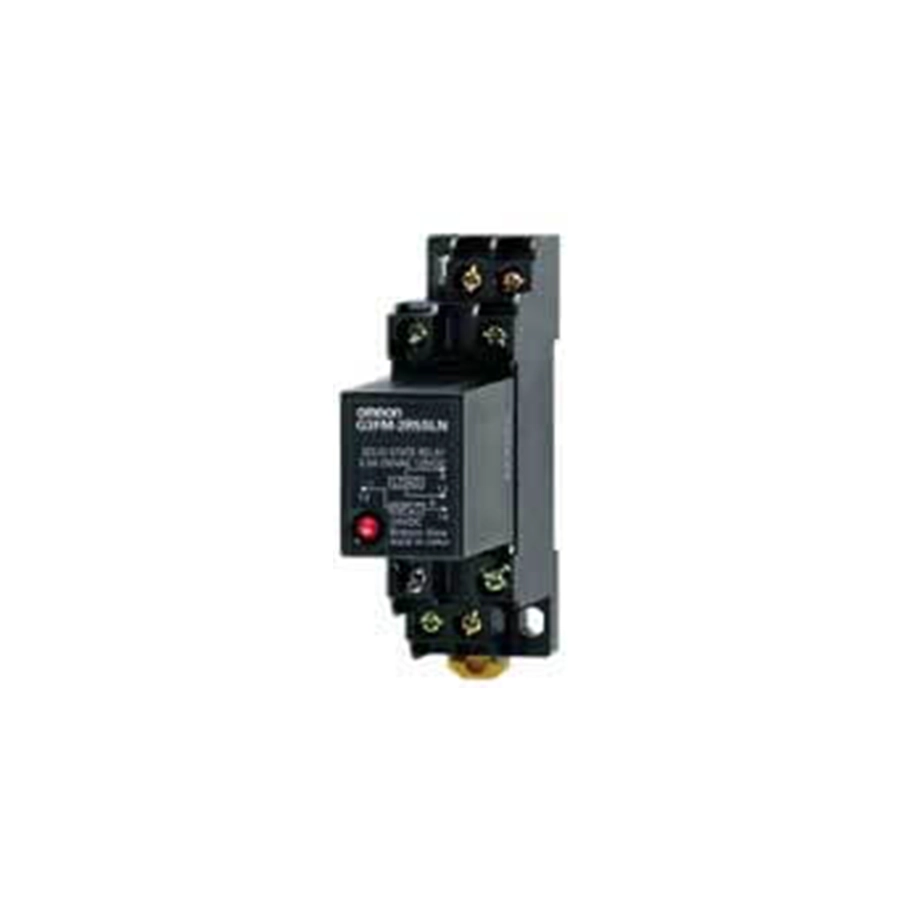

Твердотельное реле OMRON в габаритах реле LY1 и LY2 — твердотельное реле G3H/G3HD. Индексы в обозначении говорят о входе и индикации: N — светодиод входного сигнала, SL — исполнения G3H без перехода через ноль со входом 5, 12 или 24 В DC, VD — сертификаты UL, CSA и VDE. Токи и напряжения нагрузки трёх групп — G3H, G3HD-X03 и G3HD-202SN-VD — в таблице ниже; розетку заказывают отдельно.
Реле раздела LY2 ставятся в те же восьмиконтактные розетки. Твердотельное реле для розеток реле G2R-1-S — твердотельное реле ввода-вывода G3R-I/O; все серии — Реле твердотельные.
Характеристики
Модели
| G3H-203SN-VD, G3H-203S-VD | 3 А при 100–240 В AC (на корпусе — «240 VAC»), переход через ноль, оптопара; вход 5–24 В DC (у S без N — 4–24 В DC) |
|---|---|
| G3H-203SLN-VD, G3H-203SL-VD | 3 А при 100–240 В AC без перехода через ноль, фотосимистор; вход 5, 12 или 24 В DC |
| G3HD-X03SN-VD, G3HD-X03S-VD | 3 А при 4–48 В DC (на корпусе — «48 VDC»), оптопара; вход 5–24 или 4–24 В DC |
| G3HD-202SN-VD | 2,5 А при 24–240 В DC (на корпусе — «240 VDC»), фотогальваническая оптопара; вход 12–24 В DC |
Вход (25 °C)
| 5–24 и 4–24 В DC | диапазон 4–28 или 3–28 В; у G3H — ток до 15 мА (стабилизирован), у G3HD-X03 — 1,5 кОм (+20/−10 %); срабатывание — не выше 4 или 3 В |
|---|---|
| 5, 12, 24 В DC (SL) | 4–6, 9,6–14,4 и 19,2–28,8 В; 390 Ом, 900 Ом и 2 кОм ±20 %; срабатывание — не выше 4, 9,6 и 19,2 В |
| 12–24 В DC (G3HD-202SN) | 9,6–28,8 В, до 25 мА при 24 В; срабатывание — не выше 9,6 В |
| Отпускание | не ниже 1 В DC у всех |
Выход
| G3H | 75–264 В AC, 0,1–3 А при 40 °C, бросок 45 А (60 Гц, 1 период); падение до 1,6 В (действующее); срабатывание — до ½ периода плюс 1 мс (у SL — до 1 мс), отпускание — до ½ периода плюс 1 мс; утечка 5 и 10 мА (у SL — 2,5 и 5 мА) при 100 и 200 В AC |
|---|---|
| G3HD-X03 | 3–52,8 В DC, 0,1–3 А при 40 °C, бросок 18 А за 10 мс; срабатывание до 0,5 мс, отпускание до 2 мс; утечка до 5 мА при 50 В DC |
| G3HD-202SN | 19,2–264 В DC, 0,001–2,5 А при 40 °C, бросок 20 А за 10 мс; срабатывание до 5 мс, отпускание до 10 мс; падение до 3 В (сопротивление до 1,25 Ом); утечка до 0,1 мА при 200 В DC |
| Нагрузка DC | можно включать и в плюсовой, и в минусовой провод |
Общие данные
| Изоляция | 2000 В AC или 1500 В AC (1 мин) по модели, от 100 МОм |
|---|---|
| Условия | работа от −30 до 80 °C, хранение от −30 до 100 °C, влажность 45–85 %; вибрация 0,75 мм, удар 1000 м/с² |
| Размеры и масса | не более 21,5 × 28 × 42,5 мм, около 50 г; MTTFd (справочно) — не меньше 1000 лет |
| Сертификаты | UL (E64562), CSA (cUL), VDE: G3H — EN 60947-4-3, G3HD — EN 62314; ЭМС — EN55011 группа 1 класс B, EN61000-6-2 |
Розетки
| PTF-08-PU | Push-In Plus, на DIN-рейку; 10 А; между клеммами и между катушкой и контактами — 2000 В AC |
|---|---|
| PTFZ-08-E | винтовая с защитой от касания; 12 А при 70 °C; 2500 В AC |
| PTF08A | винтовая; 10 А, 2000 В AC |
| Сзади панели | PT-08 под пайку, PT08-0 для платы, PT08QN под накрутку |
| Фиксаторы | PYC-A1, PYC-P, PYC-S — по таблице на с. 3 |
| DIN-рейка | PFP-100N, PFP-50N, PFP-100N2, торцевая пластина PFP-M, проставка PFP-S |
Документы
Источник — даташит OMRON Solid State Relays G3□-VD G3H/G3HD (CSM_G3H_G3HD_DS_E_8_3, на английском): легенда и модели — с. 1–2, розетки и фиксаторы — с. 2–3, характеристики — с. 4, графики, размеры и характеристики розеток — с. 5 и далее.
