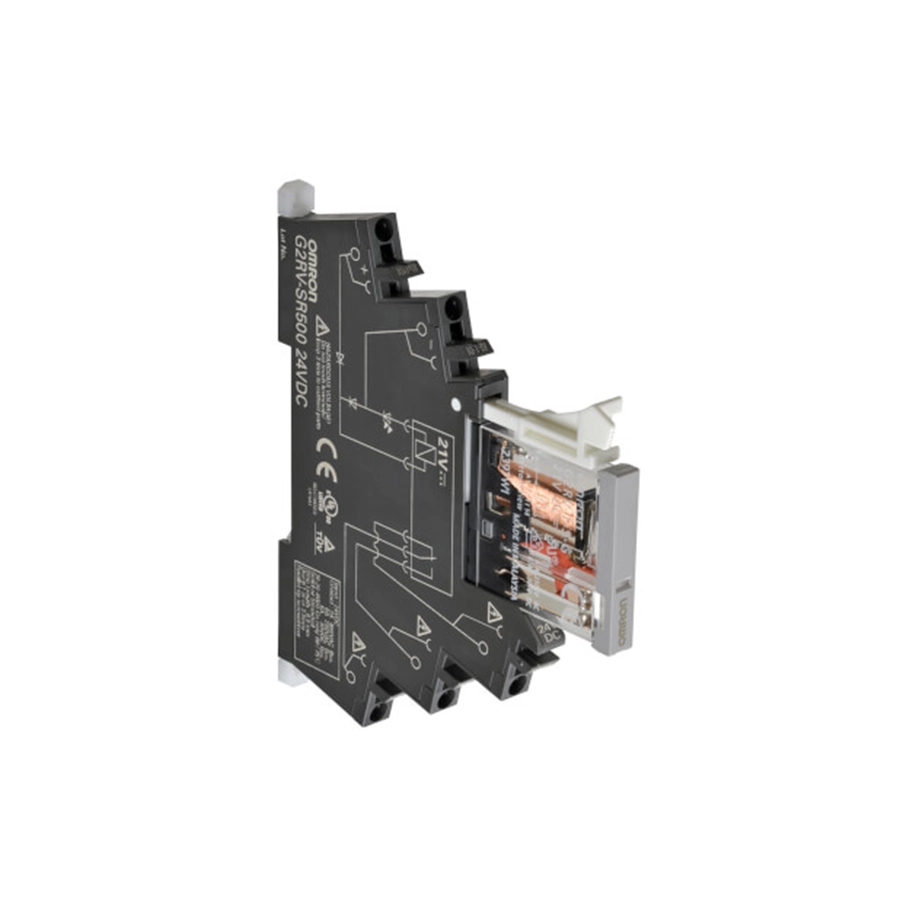

Узкопрофильное реле G2RV-SR
Документация
Цена: Под заказ
Электромеханический модуль ввода-вывода OMRON шириной 6,2 мм с одним переключающим контактом — узкопрофильное реле G2RV-SR. Розетки отдельно не продаются, а сменные реле G2RV-1-S-G заказывают и без розетки. Стандартный контакт коммутирует 6 А при 250 В AC и 30 В DC, золочёный у исполнений -AP — до 50 мА; механический указатель и светодиод есть у всех моделей.
Серия того же формата 6,2 мм — узкопрофильное реле G2RV-ST, модели — в разделе G2RV-ST; её принадлежности к G2RV-SR не подходят. Твердотельный модуль с той же розеткой — твердотельное реле G3RV-SR; все серии — Реле электромеханические.
Характеристики
Модели
| G2RV-SR500 | клеммы Push-In Plus, стандартный контакт; вход 12, 24 В DC, 24, 48 В AC/DC, 100, 110, 200, 230 В AC |
|---|---|
| G2RV-SR500-AP | Push-In Plus, контакт для микронагрузок; те же входные напряжения |
| G2RV-SR501 | Push-In Plus, рычаг фиксации (test switch); 24 В DC и 24 В AC/DC |
| G2RV-SR700, -700-AP, -701 | то же с винтовыми клеммами M2,6 |
| Сменные реле | G2RV-1-S-G DC11, DC21, DC48, G2RV-1-SI-G DC21 (с рычагом), G2RV-1-S-AP-G DC11, DC21, DC48: в розетке напряжение понижается, поэтому номинал катушки сменного реле не равен входному напряжению модуля — соответствие по таблице на с. 4 даташита |
Вход
| Ток | 12 В DC — 27,9 мА, 24 В DC — 13,5 мА; 24 В AC/DC — 12,5/12,6 мА на переменном и 12,6 мА на постоянном; 48 В AC/DC — 5,9/6,1 и 5,2 мА; 100 В AC — 5,9/6,0 мА, 110 В AC — 5,9/5,9 мА, 200 В AC — 6,6/7,6 мА, 230 В AC — 7,3/8,4 мА (50/60 Гц) |
|---|---|
| Мощность | около 250–300 мВт на постоянном токе, 0,4–1,7 ВА на переменном |
| Пороги | срабатывание — не выше 80 % номинала (85 %, если модуль установлен указателем вниз), отпускание — не ниже 10 %, предел — 110 % |
Контакт
| Стандартный | сплав серебра; активная нагрузка 6 А при 250 В AC и 30 В DC, индуктивная — 2,5 А при 250 В AC и 2 А при 30 В DC; до 440 В AC и 125 В DC; мощность — 1500 ВА и 180 Вт (активная), 500 ВА и 60 Вт (индуктивная); уровень отказов P — 10 мА при 5 В DC (справочно) |
|---|---|
| -AP | сплав серебра с золотым покрытием; 50 мА при 30 В AC и 36 В DC; уровень отказов P — 1 мА при 100 мВ DC (справочно); если покрытие разрушено — как у стандартного |
| Выше 250 В AC | по UL — 2 А при 400 В AC, модули ставят с промежутком от 12 мм или через разделительную пластину XW5Z-EP12 |
Прочие характеристики
| Время | срабатывание — до 20 мс; отпускание — до 40 мс со входом AC и AC/DC, до 20 мс со входом DC |
|---|---|
| Ресурс | механический — от 5 000 000 циклов; электрический — от 70 000 на замыкающей стороне и 50 000 на размыкающей, у -AP — от 5 000 000 |
| Изоляция | 4000 В AC 1 мин между катушкой и контактом, 1000 В AC — между разомкнутыми контактами; сопротивление — от 1000 МОм |
| Условия работы | от −40 до 55 °C без обледенения и конденсата, влажность 5–85 %; хранение — от −40 до 70 °C; масса около 30 г |
| Сертификаты | UL (E41643), TÜV EN 61810-1 (R50327609), Lloyd’s Register |
Принадлежности и монтаж
Общие для G2RV-SR и G3RV-SR принадлежности: перемычки PYDN-6.2-020□ … -200□ на 2–20 модулей, шаг 6,2 мм, ток до 32 А (изоляция красная, синяя или жёлтая), этикетки XW5Z-P2.5LB1 и XW5Z-P2.5LB2, разделительная пластина XW5Z-EP12, для DIN-рейки — PFP-100N, PFP-50N, торцевые пластины PFP-M, проставки PFP-S. Выходы и входы ПЛК подключают через модули P2RVC на восемь реле (30 В AC/DC, 0,5 А на канал и 2 А на весь модуль) и кабели P2RV: с одним свободным концом или с разъёмами MIL для модулей ввода-вывода OMRON CJ1W; какой модуль P2RVC к какой модели — строго по таблице с. 26.
Перемычку ставят до подключения проводов, стрелками к реле, в отверстие для перемычки — не в отверстие провода или отвёртки. К клеммам Push-In Plus подходит многопроволочный провод 0,5–1,5 мм² или однопроволочный 0,8–1,3 мм², зачистка без наконечника — 8 мм; многопроволочный вставляют, когда в отверстие освобождения введена отвёртка с наклоном 10–15°. При замене реле снимают питание входа и выхода и модуль P2RVC, а реле придерживают — при извлечении оно может выскочить. Модуль не применяют и не хранят рядом с силиконовыми, сернистыми и органическими газами.
Документы
Источник — даташит OMRON Slim I/O Relay G2RV-SR/G3RV-SR (Cat. No. J214-E1-14, на английском): G2RV-SR — с. 2–9 (модели — с. 3, сменные реле — с. 4, характеристики — с. 5, сертификаты — с. 6), меры предосторожности — с. 20–25, общие принадлежности — с. 26–31. На русском OMRON выпустила брошюру «Серия реле с технологией Push-In Plus» (relay_series_bro_ru_02) — о розетках PYF-PU, P2RF-PU и реле G2RV-SR/G3RV-SR.
