Механические и концевые выключатели
Здесь собраны механические выключатели OMRON, которые переключают контакт, когда упор, кулачок или сама деталь нажимает на их привод. Самые простые — микровыключатели Z в пластмассовом корпусе и чувствительный выключатель касания D5B, дальше — концевые выключатели в закрытых корпусах IP67 с толкателями, роликами и рычагами: SHL, ZC, D4C, D4E, маслостойкий D4ER-N и двухцепной WL-N. В раздел входят и выключатели безопасности D4 с механизмом прямого размыкания контактов НЗ — их карточки лежат также в разделе Защитные выключатели.
Серии раздела

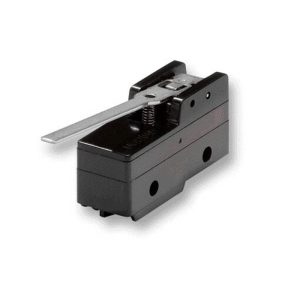

| Z | микровыключатель в пластмассовом корпусе, до 15 А при 250 В AC; каплезащищённые исполнения — на уровне IP62, для микронагрузки — Z-01H с золотым контактом |
|---|---|

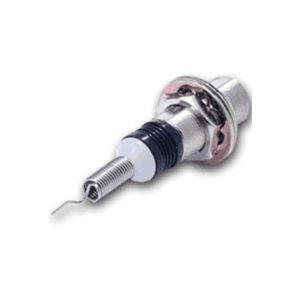

| D5B | выключатель касания в резьбовом корпусе M5, M8 или M10, срабатывает от касания с нескольких направлений; контакт НЗ на 1–30 мА, IP67 |

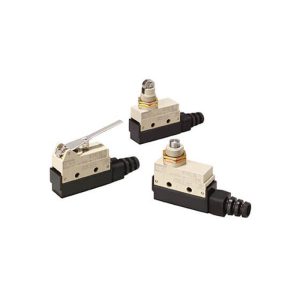

| SHL | литой корпус из цинкового сплава, один микровыключатель; 10 А при 250 В AC, кабель влево или вправо, исполнения с залитым кабелем и светодиодом |

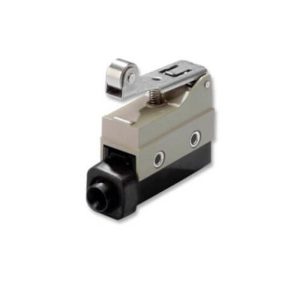

| ZC | металлический корпус с клеммной колодкой и шагом крепления микровыключателя Z; 10 А при 250 В AC, малое усилие привода |

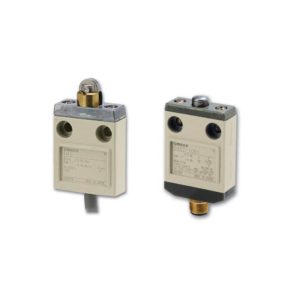

| D4C | плоский корпус 16 мм с тройным уплотнением и кабелем 3 или 5 м; группа до шести штук вплотную, замена WL-N через переходную пластину |

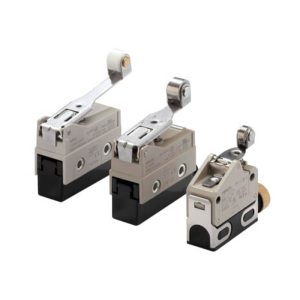

| D4E | тонкий герметичный корпус; винтовые клеммы, разъём или залитый кабель |

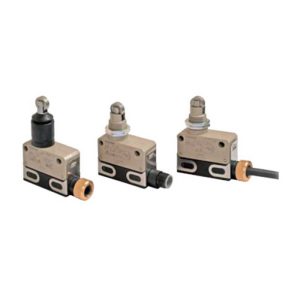

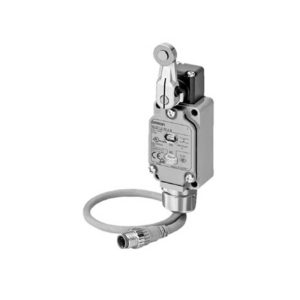

| D4ER-N | исполнение D4E-□N с уплотнениями из HNBR и фторкаучука и кабелем во фторполимере, IP67G; постоянный ток до 1 А |
| WL-N | две цепи (НЗ и НР) в корпусе с кабельным вводом, головку можно повернуть в любое из четырёх положений; исполнения для жары, холода, химии, улицы и сварки |
Среда, нагрузка и подключение
| Z | корпус открыт (IP00): от брызг его закрывают защитной крышкой, в пыльных местах даташит рекомендует каплезащищённое исполнение; до 15 А, для микронагрузки — Z-01H |
|---|---|
| D5B | IP67; рассчитан сразу на токи от 1 до 30 мА |
| SHL | IP67; 10 А, для микронагрузки — SHL-□-01; провод заводят к клеммам внутри корпуса, есть исполнения с залитым кабелем |
| ZC | IP67; 10 А; провод заводят к клеммам внутри корпуса |
| D4C | IP67; 5 А, для микронагрузки — D4C-4, -5, -6; кабель выведен из корпуса, у части исполнений — разъём |
| D4E | IP67; 5 А, для микронагрузки — D4E-2; клеммы внутри корпуса, разъём или залитый кабель |
| D4ER-N | для мест, где выключатель обливает смазочно-охлаждающая жидкость, с отдельной оценкой маслостойкости; для микронагрузки — D4ER-2; кабель выведен, есть разъём на кабеле 0,3 м |
| WL-N | IP67, исполнения -TH для жары до +120 °C и -TC для холода до −40 °C; 10 А; одни и те же контакты служат стандартной и малой нагрузке от 1 мА при 5 В, но контакт, однажды коммутировавший стандартную нагрузку, для малой уже не годится; клеммы внутри корпуса или разъём |
Выключатели безопасности D4

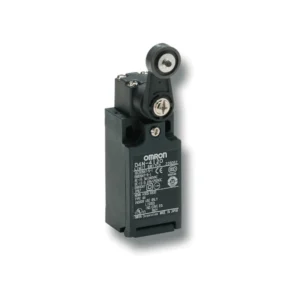

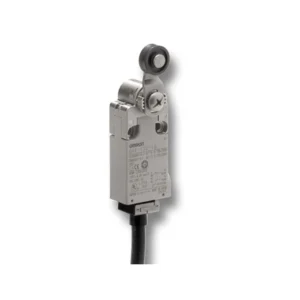

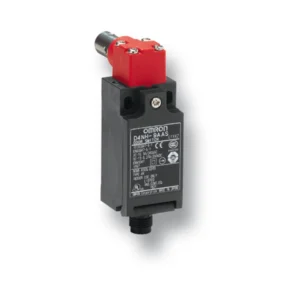

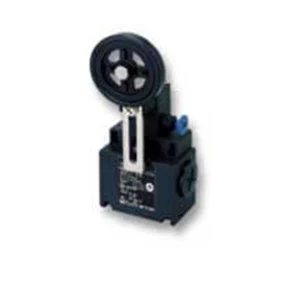

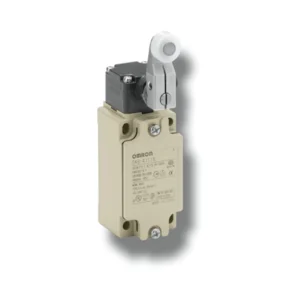

В раздел входят и пять серий выключателей безопасности — D4N, D4N-□R, D4NH, D4F и D4B-□N: их контакты НЗ размыкаются принудительно, даже если сварились. Подробнее о них — в разделе Защитные выключатели, остальные устройства безопасности OMRON — в разделе Устройства безопасности.
Документы OMRON по каждой серии — даташиты с кодами редакций — указаны в карточках серий; там же расшифровка обозначений, рабочие ходы и усилия.
