Счетчики
Счётчики импульсов, счётчики времени, тахометры и кулачковый позиционер OMRON для щитов управления. Суммирующий счётчик копит импульсы — от датчика, энкодера, концевого выключателя — и выводит их число; счётчик наработки складывает интервалы, в течение которых подан входной сигнал; у счётчика с предустановкой выход переключается, как только число импульсов достигнет уставки; тахометр переводит частоту импульсов в обороты вала за секунду или минуту. Кулачковый позиционер H8PS получает угол вала от своего абсолютного энкодера и включает до 32 выходов на заданных участках оборота. Часть приборов раздела работает от встроенной батареи и в подключении к сети не нуждается.
Приборы раздела

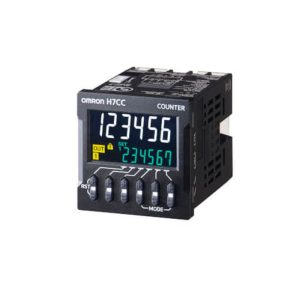

| Счётчик-тахометр H7CC | 48 × 48 мм, предустановка на 1 или 2 уставки, тахометр, белый дисплей, предупреждение о замене |
|---|---|

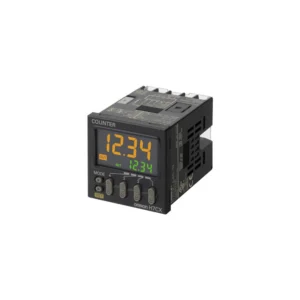

| H7CX | 48 × 48 мм, предустановка и тахометр, у части моделей цвет цифр меняется: красный, зелёный или оранжевый |

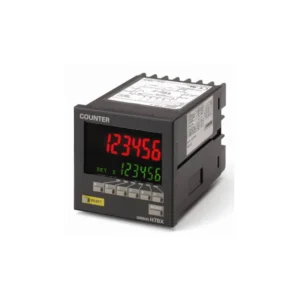

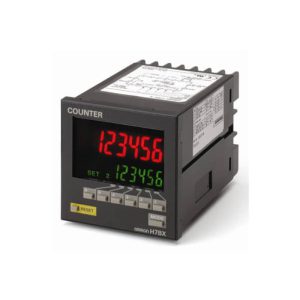

| H7BX | 72 × 72 мм, кнопка на каждый разряд, настройка DIP-переключателем, до 5 кГц |

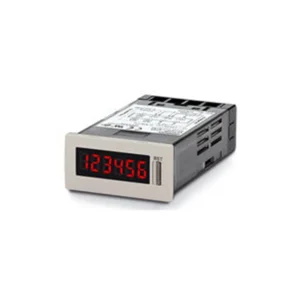

| H7GP | 48 × 24 мм, суммирующий или счётчик времени, сетевое питание, до 5 кГц |

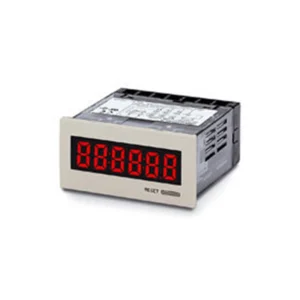

| H7HP | 72 × 36 мм, реверсивный счёт на 6 или 8 разрядов или счёт времени |

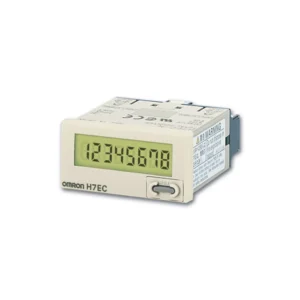

| H7EC | 48 × 24 мм, суммирующий на 8 разрядов, от батареи |

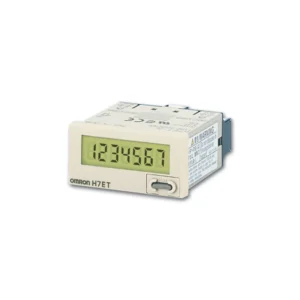

| H7ET | 48 × 24 мм, счётчик наработки до 999 999,9 ч, от батареи |

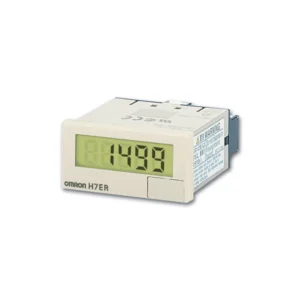

| Тахометр H7ER | 48 × 24 мм, обороты в с⁻¹ или мин⁻¹, от батареи |

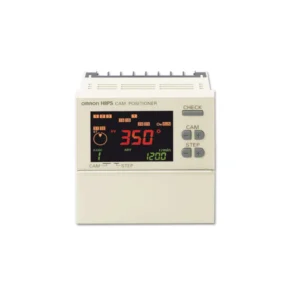

| Кулачковый позиционер H8PS | 96 × 96 мм, 8, 16 или 32 выхода по углу вала, до 1600 об/мин |
Как подобрать
Нужен ли выход. H7EC, H7ET, H7ER, H7GP и H7HP только показывают накопленное или измеренное значение — выходов у них нет. Если по достижении числа нужно остановить машину или подать сигнал, берут счётчики с предустановкой H7CC, H7CX, H7BX; при двухступенчатой уставке срабатывают два выхода на разных значениях. Включать выходы по углу поворота вала — задача H8PS.
Нужно ли питание. Серия H7E (H7EC, H7ET, H7ER) работает от сменной литиевой батареи, внешние 24 В DC нужны только для подсветки исполнений -H. Для остальных питание — 100–240 В AC или низковольтное, по букве в обозначении модели, а для H8PS — только 24 В DC.
Какой вход. Скорость счёта у большинства выбирается переключателем из двух: 30 Гц или быстрее — до 1 кГц у H7EC, до 5 кГц у H7GP, H7HP и H7BX, до 10 кГц у H7CX и H7CC. У батарейных счётчиков вид входа задан моделью — без напряжения, 4,5–30 В DC или 24–240 В AC/DC; у сетевых NPN или PNP выбирают переключателем.
Где стоит. Самые малые — 48 × 24 мм (H7GP и серия H7E), затем 48 × 48 мм (H7CX, H7CC), 72 × 36 мм (H7HP), 72 × 72 мм (H7BX) и 96 × 96 мм (H8PS). Реле времени для задержек и циклов — в разделе Таймеры, абсолютные энкодеры — в разделе Энкодеры.
Документы
Описания серий и даташиты OMRON — в карточках раздела.
