Твердотельное реле G3RV-ST
Документация
Цена: Под заказ

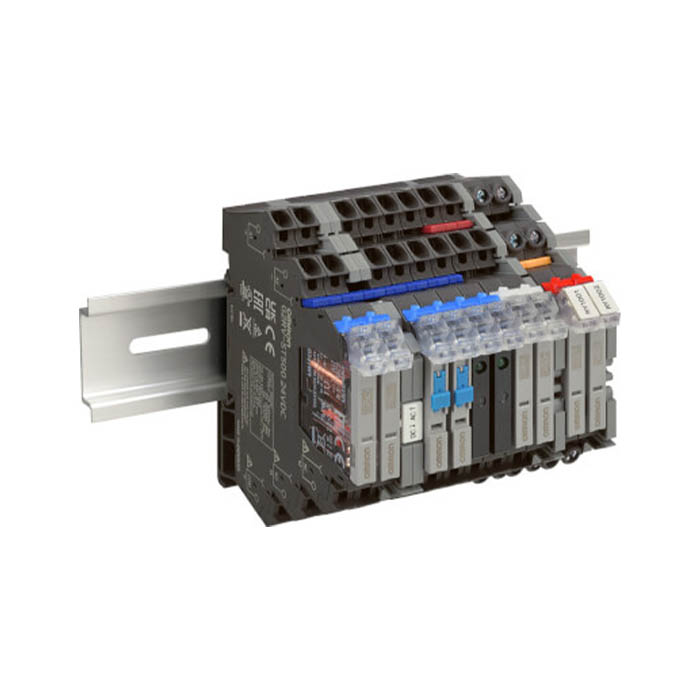

Изделие шириной 6,2 мм из розетки на DIN-рейку и сменного реле с полупроводниковым выходным элементом — твердотельное реле G3RV-ST, у OMRON серия Slim I/O Solid State Relay; розетки отдельно не продаются. От электромагнитного G2RV-ST того же формата его отличает выходной элемент. По даташиту J267 модуль экономит 60 % места по сравнению с серией G3R-I/O и держит нагрузку до 2 А переменного тока или до 3 А постоянного; исполнения на постоянный ток работают с нагрузкой от 100 мкА при токе утечки не более 10 мкА.
Электромагнитное реле того же формата — узкопрофильное реле G2RV-ST, его модели собраны в разделе G2RV-ST: обе серии описаны в одном даташите, перемычки, этикетки, пластины и модули связи с ПЛК у них общие. Серия G3R-I/O, с которой даташит сравнивает занимаемое место, и серия G3RV-SR, чьи принадлежности к G3RV-ST не подходят, лежат с другими твердотельными реле в разделе Реле твердотельные.
Характеристики
Исполнения
| G3RV-ST□-A | выход на симисторе для переменного тока, с функцией перехода через ноль (zero cross); развязка — фотосимистор; сменное реле G3RV-202S |
|---|---|
| G3RV-ST□-AL | выход на симисторе для переменного тока, без функции перехода через ноль; развязка — фотосимистор; сменное реле G3RV-202SL |
| G3RV-ST□-D | выход на МОП-транзисторе (MOS FET) для постоянного тока; развязка — оптопара (photo-voltage coupler); сменное реле G3RV-D03SL |
| G3RV-ST□-D-H | выход постоянного тока с быстрым срабатыванием и отпусканием (High speed type), только со входом 24 В DC и 24 В AC/DC; сменное реле G3RV-D03SL-H DC24 |
| Клеммы | пять; у G3RV-ST500 — Push-In Plus, у G3RV-ST700 — винтовые M2,6, момент затяжки 0,36–0,46 Н·м |
| Входное напряжение | у -A, -AL и -D — 12 и 24 В DC, 24 и 48 В AC/DC, 100, 110, 200 и 230 В AC |
Обозначение складывается из G3RV-ST, номера клемм (500 или 700), типа выхода (-A, -AL, -D, -D-H) и входного напряжения — например, «G3RV-ST500-A 24 VDC» или «G3RV-ST700-D-H 24 VAC/VDC».
Выход по типам
| -A и -AL, переменный ток | номинальное напряжение нагрузки 100–240 В AC 50/60 Гц, в пределах 75–264 В; ток при 25 °C — 0,1–2 А; до 400 Вт при 200 В AC; во включённом состоянии падение напряжения не более 1,6 В (действующее значение); утечка — не более 5 мА при 200 В AC 50/60 Гц; категория нагрузки LC-A |
|---|---|
| -D и -D-H, постоянный ток | номинальное напряжение нагрузки 5–24 В DC, в пределах 3–26,4 В; ток при 25 °C — от 100 мкА до 3 А; до 72 Вт при 24 В DC; во включённом состоянии сопротивление не более 0,3 Ом при 24 В DC; утечка — до 10 мкА (при 24 В DC); категория нагрузки DC-12 |
| Снижение тока | допустимый ток нагрузки зависит от температуры и способа установки — графики на с. 18 даташита: для отдельной установки с промежутком 10 мм и для установки вплотную до восьми модулей, у -A и -AL — ещё до пяти |
| Бросок тока | однократно — 30 А за 1 период 60 Гц у -A и -AL, 30 А за 10 мс у -D и -D-H; повторяющийся бросок держат ниже пунктирной кривой на с. 18; допустимый I²t (справочно) — 15 А²·с у -A и -AL, 9 А²·с у -D и -D-H |
| Профиль перегрузки | 1,5 Ie при 1,1 Ue: 5 с включено, 10 с выключено, 10 циклов |
Время срабатывания и отпускания
| -A | срабатывание — не более 11 мс, отпускание — не более 31 мс |
|---|---|
| -AL | не более 3 мс и 31 мс |
| -D | не более 6 мс и 21 мс |
| -D-H, вход 24 В DC | не более 0,2 мс и 0,4 мс |
| -D-H, вход 24 В AC/DC | не более 3 мс и 21 мс |
Сноски даташита к этим значениям (с. 17): к 11 мс у -A — «не более ½ периода частоты сети нагрузки + 1 мс»; к 31 мс у -A и -AL — «½ периода частоты сети нагрузки + 1 мс + 1 период частоты входного напряжения (исполнения со входом AC)»; к 21 мс у -D и у -D-H со входом AC/DC — «1 период частоты входного напряжения + 1 мс».
Общие характеристики
| Вход | напряжение отпускания — не менее 1 В, допустимое входное напряжение — ±10 % номинального; напряжение срабатывания и ток — в таблице ниже |
|---|---|
| Электрическая прочность | вход и выход выдерживают между собой 2500 В AC 50/60 Гц в течение минуты |
| Изоляция | сопротивление — не менее 100 МОм при 500 В DC; номинальное напряжение изоляции — 240 В; импульсная прочность — 4,0 кВ/III |
| MTTFd (справочно) | не менее 1000 лет |
| Вибрация и удар | 10–55–10 Гц, двойная амплитуда 0,70 мм; удар 300 м/с² |
| Температура и влажность | при работе от −30 до +55 °C, при хранении от −30 до +100 °C, в обоих случаях без обледенения и конденсата; при работе относительная влажность 45–85 % |
| Защита | IP20 (IEC 60529); степень загрязнения 2 |
| Индикация | светодиод в розетке и зелёный светодиод на сменном реле |
| Размеры и масса | 6,2 × 90 × 88 мм, масса около 30 г |
| Одобрения | UL (файл E41515): -D и -D-H — 3 А при 24 В DC, -A и -AL — 2 А при 240 В AC, активная нагрузка при 25 °C; TÜV (файл R50559231, EN 62314) |
| Помехи | изделие класса A для промышленной среды; в жилых помещениях может создавать радиопомехи |
Вход и сменные твердотельные реле
Ток входа — при 25 °C, у входов AC — при 50 и 60 Гц. Сменное реле подбирают по типу выхода и входному напряжению модуля: G3RV-202S — к -A, G3RV-202SL — к -AL, G3RV-D03SL — к -D, со входом DC12, DC24 или DC48, как в таблице; к -D-H — G3RV-D03SL-H DC24.
| 12 В DC | срабатывание — не выше 10,8 В; ток: -A и -AL — 15,0 мА, -D — 8,0 мА; сменные реле DC12 |
|---|---|
| 24 В DC | не выше 21,6 В; -A и -AL — 12,0 мА, -D — 4,6 мА, -D-H — 9,0 мА; сменные реле DC24 |
| 24 В AC/DC | не выше 21,6 В; -A — 11,3 и 11,4 мА, на постоянном токе 11,0 мА; -AL — 11,4 и 11,5 мА, 11,0 мА; -D — 5,0 и 5,1 мА, 4,3 мА; -D-H — 9,0 и 9,5 мА, 8,4 мА; сменные реле DC24 |
| 48 В AC/DC | не выше 43,2 В; -A — 6,8 и 6,9 мА, на постоянном токе 6,0 мА; -AL — 7,7 и 7,7 мА, 6,9 мА; -D — 6,8 и 6,9 мА, 6,0 мА; сменные реле DC48 |
| 100 В AC | не выше 90 В; -A — 6,2 мА, -AL — 7,3 мА, -D — 6,8 мА при 50 и 60 Гц; сменные реле DC48 |
| 110 В AC | не выше 99 В; -A — 6,2 мА, -AL — 7,3 мА, -D — 6,7 мА при 50 и 60 Гц; сменные реле DC48 |
| 200 В AC | не выше 180 В; -A — 6,7 и 7,9 мА, -AL — 7,0 и 8,1 мА, -D — 6,7 и 7,9 мА; сменные реле DC48 |
| 230 В AC | не выше 207 В; -A — 7,5 и 8,8 мА, -AL — 7,7 и 8,9 мА, -D — 7,5 и 8,8 мА; сменные реле DC48 |
Монтаж и охлаждение
Модуль монтируют на рейку PFP-100N или PFP-50N с торцевыми пластинами PFP-M строго в положении со схемы монтажа (с. 28): при неверной установке реле нагревается сверх нормы, возможны короткое замыкание и выгорание выходного элемента. Если модулей больше восьми, даташит требует промежуток 10 мм; на схеме — группы по восемь модулей с промежутком не менее 10 мм, до короба над ними — не менее 60 мм, под ними — не менее 30 мм, между рядами — не менее 80 мм. Рекомендуемая высота короба рядом с модулем — не больше половины высоты реле, а если ниже сделать нельзя, модуль ставят на металлическое основание.
Номинальный ток указан при 25 °C. Реле сильно нагревается — его не трогают под напряжением и сразу после отключения; температуру окружающей среды держат в допустимом для него диапазоне, а в закрытом объёме ставят вентилятор и обеспечивают вентиляцию — перегрев грозит коротким замыканием или возгоранием (с. 22–23). Надёжность реле можно повысить вентилятором в шкафу управления: он отводит тепло и снижает температуру вокруг реле; даташит предполагает, что каждое снижение температуры на 10 °C удваивает ожидаемый срок службы.
На стороне питания ставят предохранители или автоматические выключатели: ток короткого замыкания может разрушить реле. У исполнений -A и -AL и у сменных реле G3RV-202S и G3RV-202SL после отключения на выводах силовой цепи остаётся заряд встроенной снабберной цепи — их не касаются сразу после выключения. Провода розетки не прокладывают в одном коробе с проводами высоковольтного питания: наведённые помехи могут повредить реле или вызвать сбой.
Провода подключают так же, как у G2RV-ST: к клеммам Push-In Plus — многопроволочный провод 0,5–2,5 мм² (AWG20–AWG14) с зачисткой 8–10 мм, к винтовым — провод 0,5–2,5 мм². Между модулем и заземлёнными или соседними деталями нужен зазор от 3 мм либо изолирующая пластина P2RV-P3.1ST. Нагрузку постоянного тока у G3RV-D03SL и G3RV-D03SL-H можно подключать и к плюсовому, и к минусовому выводу. Для замены сменного реле стопор отпирают, реле выталкивают рычагом-выталкивателем, затем стопор запирают снова.
Принадлежности
С G2RV-ST у G3RV-ST общий перечень принадлежностей (с. 29): 20-полюсные перемычки PYDN-6.2ST-200□ на ток до 32 А, этикетки XW5Z-P2.5LB1 производства OMRON или MG-CPM-04 41390N производства Cembre, изолирующая пластина P2RV-P3.1ST и разделительная XW5Z-EP12, для рейки — PFP-100N, PFP-50N, торцевые пластины PFP-M и проставки PFP-S. Для выходов ПЛК подходят модули связи P2RVC: к G3RV-ST500 — P2RVC-8ST-O-5-1 с общей схемой PNP или P2RVC-8ST-O-5 с NPN, к G3RV-ST700 — P2RVC-8ST-O-7-1 (PNP); тип выхода реле любой, но вход реле — только 12 или 24 В DC либо 24 В AC/DC; кабели к ним — P2RV (с. 30). Специальные принадлежности серий G2RV-SR и G3RV-SR — перемычки PYDN-6.2-020□, -030□, -040□, -100□, -200□ и модули связи с ПЛК P2RVC-8-I-5-1, -I-5, -I-7-1, -O-5-1, -O-5, -O-7-1 — с G3RV-ST несовместимы и не применяются (с. 25).
Документы
Источник характеристик, графиков и мер предосторожности: даташит OMRON Slim I/O Relay/Slim I/O Solid State Relay G2RV-ST/G3RV-ST (Cat. No. J267-E1-15, на английском): твердотельные реле G3RV-ST — с. 12–21, снижение тока с температурой и стойкость к броску — с. 18, монтаж и охлаждение — с. 28, общие принадлежности — с. 29–35. Модели, которые продаёт OMRON Europe, — на странице серии G3RV-ST.
