Твердотельное реле G3F / G3FD
Цена: Под заказ

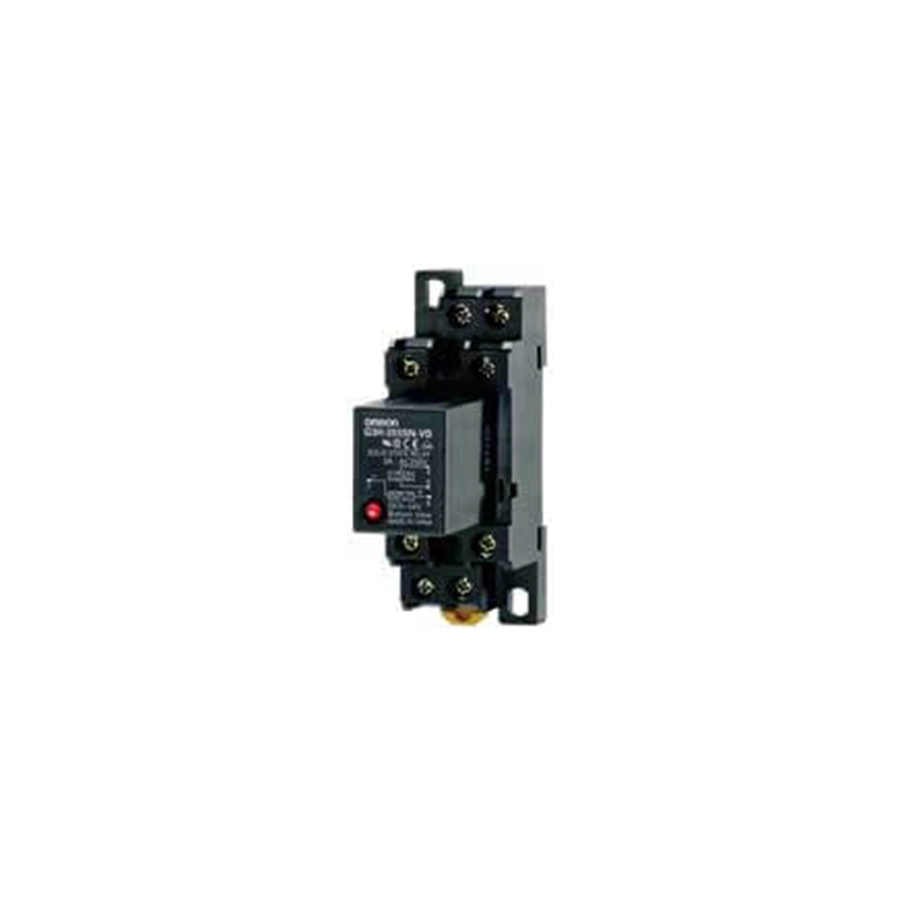

Твердотельное реле OMRON для восьмиконтактных розеток реле MY — твердотельное реле G3F/G3FD. Реле с переходом через ноль включают нагрузку не позже чем через полпериода сети плюс 1 мс после сигнала на входе постоянного тока, исполнения SL без перехода через ноль — не позже 1 мс. Ток нагрузки — до 3 А у G3F и G3FD-X03, до 2 А у G3F-202SN-VD и G3FD-102; утечка в выключенном состоянии — от 0,1 до 10 мА по модели.
Электромеханические реле для тех же розеток — в разделе MY2. Твердотельный модуль шириной 6,2 мм для частых переключений — твердотельное реле G3RV-SR; все серии — Реле твердотельные.
Характеристики
Модели
| G3F-203SN-VD, G3F-203S-VD | 3 А при 100–240 В AC (на корпусе — «240 VAC»), переход через ноль, оптопара; вход 5–24 В DC (у S без N — 4–24 В DC) |
|---|---|
| G3F-202SN-VD | 2 А при 100–240 В AC, вход 100/110 или 200/220 В AC |
| G3F-203SLN-VD, G3F-203SL-VD | 3 А без перехода через ноль, фотосимистор; вход 5, 12 или 24 В DC |
| G3FD-X03SN-VD, G3FD-X03S-VD | 3 А при 4–48 В DC (на корпусе — «48 VDC»); вход 5–24 или 4–24 В DC |
| G3FD-102SN-VD, G3FD-102S-VD | 2 А при 5–110 В DC (на корпусе — «110 VDC»); у SN вход постоянного или переменного тока, у S — 4–24 В DC |
Вход (25 °C)
| 5–24 и 4–24 В DC | диапазон 4–28 или 3–28 В; у G3F — до 15 мА (стабилизированный ток), у G3FD — 1,5 кОм (+20/−10 %); срабатывание — не выше 4 или 3 В |
|---|---|
| 5, 12, 24 В DC (SL) | 390 Ом, 900 Ом и 2 кОм ±20 %; срабатывание — не выше 4, 9,6 и 19,2 В |
| 100/110 В AC | 75–125 В, 41 кОм ±20 %; срабатывание — не выше 75 В, отпускание — не ниже 20 В |
| 200/220 В AC | 150–250 В, 72 кОм ±20 %; срабатывание — не выше 150 В, отпускание — не ниже 40 В |
Выход
| G3F | 75–264 В AC; 0,1–3 А (G3F-202SN — 0,1–2 А) при 40 °C; бросок 45 А (60 Гц, 1 период); падение до 1,6 В (действующее); утечка 5 и 10 мА при 100 и 200 В AC, у SL — 2,5 и 5 мА |
|---|---|
| G3FD-X03 | 3–52,8 В DC, 0,1–3 А при 40 °C, бросок 18 А за 10 мс; утечка до 5 мА при 50 В DC |
| G3FD-102 | 3–125 В DC, 0,1–2 А при 40 °C, бросок 10 А за 10 мс; утечка до 0,1 мА при 100 В DC |
| Время | G3F со входом DC — до ½ периода сети плюс 1 мс, со входом AC — до 3/2 периода плюс 1 мс, SL — срабатывание до 1 мс; G3FD — срабатывание до 0,5 мс, отпускание до 2–2,5 мс, со входом AC — до 20 мс |
Общие данные
| Изоляция | 2000 В AC или 1500 В AC (1 мин) по модели, от 100 МОм |
|---|---|
| Условия | работа от −30 до 80 °C, хранение от −30 до 100 °C, влажность 45–85 %; вибрация 0,75 мм, удар 1000 м/с² |
| Масса | около 50 г; MTTFd (справочно) — не меньше 1000 лет |
| Сертификаты | UL (E64562), CSA (cUL), VDE: G3F — EN 60947-4-3, G3FD — EN 62314; ЭМС — EN55011 группа 1 класс B, EN61000-6-2 |
Розетки
| Спереди панели | PYF-08-PU с зажимами Push-In Plus; винтовые PYFZ-08 (крышка PYCZ-C08 отдельно, 2 шт.), PYFZ-08-E и PYF08A-N с защитой от касания; фиксатор PYC-A1 (два в комплекте) |
|---|---|
| Сзади панели | PY08-02 для печатной платы, фиксатор PYC-P |
| DIN-рейка | PFP-100N, PFP-50N, PFP-100N2, торцевая пластина PFP-M, проставка PFP-S |
Документы
Источник — даташит OMRON Solid State Relays G3□-VD G3F/G3FD (CSM_G3F_G3FD_DS_E_6_3, на английском): легенда и модели — с. 1–2, розетки, крышки и фиксаторы — с. 2–3, характеристики — с. 4–5, графики — с. 5, меры предосторожности — с. 7.
