Устройства безопасности
Устройства безопасности OMRON в каталоге разделены на четыре подраздела по тому, что делает устройство: датчики безопасности обнаруживают человека в опасной зоне, защитные выключатели контролируют положение двери, ограждения или механизма, реле с принудительно направляемыми контактами работают в цепях блокировки, а кнопки и тросовые выключатели дают человеку остановить машину. Ниже — серии каждого подраздела со ссылками на карточки; характеристики, исполнения и даташиты — в карточках серий.
Датчики безопасности
Раздел Датчики безопасности: лазерный сканер, световые завесы и однолучевой датчик.
| OS32C | лазерный сканер безопасности типа 3 (IEC 61496-1/-3): защитная зона радиусом до 4 м, зоны предупреждения — до 15 м, 70 наборов зон |
|---|---|
| F3SG-RA | световая завеса серии F3SG-R, исполнение Advanced — с расширенными функциями |
| F3SG-RE | световая завеса серии F3SG-R, исполнение Easy — для простых применений |
| F3SG-SR, F3SG-PG | световая завеса и многолучевой барьер безопасности, от защиты пальцев до защиты тела; IO-Link |
| F3SJ | световые завесы трёх типов — E (Easy), B (Basic), A (Advanced); PLe, категория 4, SIL3 |
| E3ZS | однолучевой датчик безопасности; с контроллером безопасности — PLc, категория 2, сам по себе — PLc, категория 1 и для обнаружения человека без контроллера не применяется |

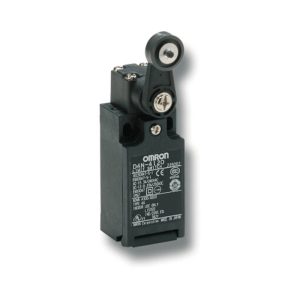

Защитные выключатели
Раздел Защитные выключатели: концевые выключатели безопасности и дверные выключатели безопасности, в том числе с блокировкой двери.
| D4N | концевой выключатель безопасности; контакты 1NC/1NO, 2NC, 2NC/1NO, 3NC; есть исполнения с разъёмом M12 |
|---|---|
| D4N-□R | концевой выключатель безопасности со сбросом вытягиванием |
| D4B-□N | концевой выключатель безопасности в металлическом корпусе |
| D4F | малогабаритный концевой выключатель безопасности, IP67 |
| D4NH | шарнирный дверной выключатель безопасности в пластиковом корпусе |
| D4NL | дверной выключатель безопасности с блокировкой двери, запирание механическое или соленоидом; усилие удержания ключа — не менее 1 300 Н, IP67 |
| D4SL-N | дверной выключатель безопасности с блокировкой двери, запирание механическое или соленоидом; 4, 5 или 6 контактов, удержание ключа — 1 300 Н |
| F3S-TGR-KHL | дверной выключатель с блокировкой в корпусе из нержавеющей стали; механическая блокировка, разблокировка соленоидом; IP69K |
| D41L | дверной выключатель с блокировкой и высоким уровнем кодирования, запирание механическое или соленоидом, распознавание по RFID; гигиеничное исполнение с гладкой поверхностью |
| D41G | дверной выключатель с блокировкой и высоким уровнем кодирования, запирание механическое или соленоидом, в исполнении для дверей ограждения (For Gate), со встроенной дверной ручкой |

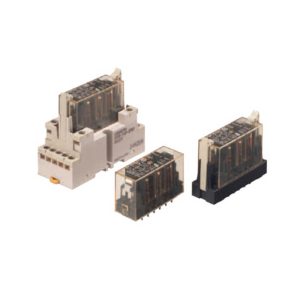

Реле с принудительно направляемыми контактами
Раздел Реле с принудительно направляемыми контактами: обе серии соответствуют EN 61810-3 (сертификат VDE); в составе цепи блокировки G7S помогает избежать опасного состояния машины, G7SA — обнаружить его. Колодки заказываются отдельно.
| G7S-□-E | реле с принудительно направляемыми контактами и коммутируемым током 10 А |
|---|---|
| G7SA | компактные узкие реле с принудительно направляемыми контактами, четырёх- и шестиполюсные; есть колодки с клеммами Push-In Plus |

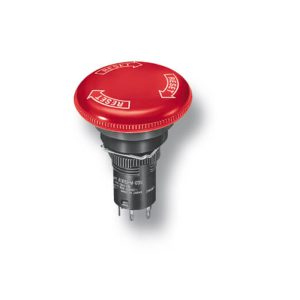

Аварийная остановка и разрешение
Раздел Устройства аварийной остановки и управления.
| A165E | кнопка аварийной остановки для отверстия 16 мм |
|---|---|
| A22E, A22NE-P, A22NE-PD | кнопки аварийной остановки для отверстия 22 мм: винтовые клеммы, клеммы Push-In Plus, контакты, связанные с фиксирующим рычагом |
| ER | тросовые выключатели аварийной остановки ER1022, ER1032, ER5018, ER6022; трос до 125 м |
| A4EG | трёхпозиционный выключатель разрешения в рукоятке; есть исполнение со встроенной кнопкой аварийной остановки |
Документы
Описание каждой серии здесь — по её даташиту OMRON; ссылка на даташит с кодом редакции — в разделе «Документы» карточки серии.
