Концевой выключатель безопасности с ручным возвратом D4N-_R
Цена: Под заказ

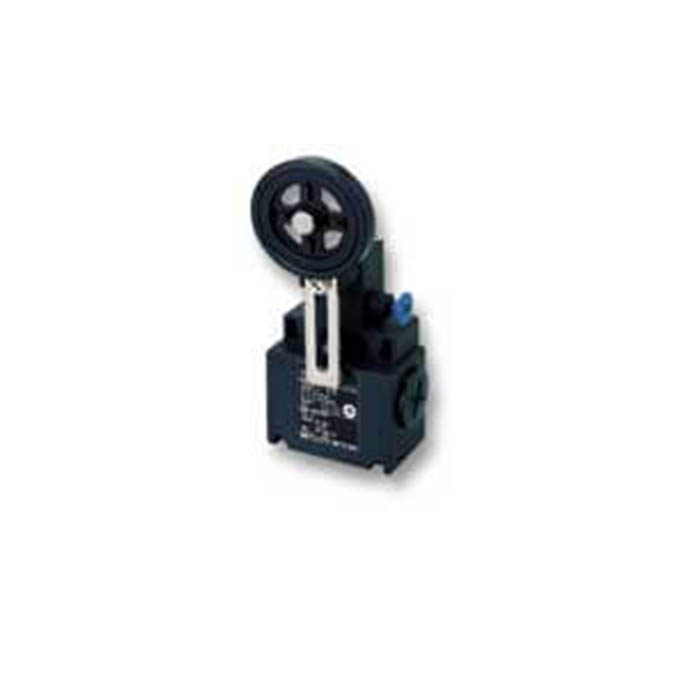

Концевой выключатель безопасности с ручным возвратом OMRON D4N-□R (Pull-reset Safety Limit Switch) после срабатывания сам себя удерживает: привод, дойдя до положения фиксации, запирается в нём, и в исходное состояние выключатель возвращают только вручную; головка возврата у серии синего цвета. Все контакты замедленного действия, у контактов НЗ механизм прямого размыкания по EN 60947-5-1 — сварившиеся контакты он разделяет вдавливаемым плунжером. Исполнения — два или три контакта (1НЗ/1НР, 2НЗ, 2НЗ/1НР, 3НЗ), клеммы под один или два кабельных ввода либо разъём M12. Корпус с двойной изоляцией, защита IP67, контакты работают с обычной и слаботочной нагрузкой; серия отвечает требованиям к контактам безопасности EN 115-1, EN 81-20 и EN 81-50.
Другие серии раздела: D41L (RFID-код, блокировка двери, гигиеничный корпус), D41G (RFID-код, блокировка с дверной ручкой), D4NL (ключ-привод, блокировка двери, запирание механическое или соленоидом), D4SL-N (ключ-привод, блокировка, до 6 контактов), F3S-TGR-KHL (ключ-привод, блокировка, нержавеющая сталь), D4NH (на петле двери), D4N (концевой, двойная изоляция), D4B-□N (концевой, металлический корпус), D4F (миниатюрный концевой с кабелем). Все серии — в разделе Защитные выключатели; концевые выключатели общего назначения и безопасности — в разделе Механические и концевые выключатели.
Исполнения
Обозначение — D4N-□□□□R. Первая цифра — подключение: 1 — Pg13.5, 2 — G1/2, 4 — M20, 9 — разъём M12 (один ввод); 6 — G1/2, 8 — M20 (два ввода). Буква — контакты: A — 1НЗ/1НР, B — 2НЗ, C — 2НЗ/1НР, D — 3НЗ, все замедленного действия; разъём M12 есть только у A и B. Две цифры или буквы перед R — привод.
| 20 | рычаг с роликом, пластмассовые рычаг и ролик |
|---|---|
| 2G | регулируемый рычаг с фиксацией формы, металлический, пластмассовый ролик |
| 2H | то же, резиновый ролик |
| 31 | шток |
| 32 | шток с роликом |
| 62 | односторонний рычаг с роликом, горизонтальный |
| 72 | односторонний рычаг с роликом, вертикальный |
Не все сочетания выпускаются. Например, в перечне заказа есть D4N-4A20R, D4N-9B31R, D4N-1D62R и D4N-8D2HR, а трёхконтактных исполнений с разъёмом M12 нет.
Характеристики
| Номинал TÜV, CCC | AC-15: 3 А при 240 В; DC-13: 0,27 А при 250 В; защита — предохранитель 10 А типа gI или gG (IEC 60269) |
|---|---|
| UL/CSA | A300, Q300 |
| Прямое размыкание | усилие не менее 20 Н; ход не менее 50° у рычагов, 3,2 мм у штоков, 5,8 и 4,8 мм у односторонних рычагов |
| Ресурс | механический — не менее 1 000 000 циклов; электрический — не менее 500 000 (3 А, 250 В AC) или 300 000 (10 А, 250 В AC), резистивная нагрузка |
| Скорость и частота | 1–500 мм/с (D4N-1A20R); не более 30 срабатываний в минуту |
| Контакты | сопротивление не более 25 мОм; зазор не менее 2 × 2 мм; минимальная нагрузка — 1 мА при 5 В DC (уровень N, справочно) |
| Изоляция | Ui 300 В; двойная изоляция (класс II); импульсное напряжение до 6 кВ; сопротивление не менее 100 МОм |
| Тепловой ток Ith | 10 А |
| Степень защиты | IP67 (EN 60947-5-1) |
| Вибрация и удар | 10–55 Гц, амплитуда 0,75 мм; удар без сбоев — 300 м/с², без разрушения — 1 000 м/с² |
| Температура | от −30 до +70 °C без обледенения; влажность до 95 % |
| Масса | около 92 г (D4N-1A20R) |
| Сертификаты | TÜV SÜD (EN 60947-5-1), UL508 и CSA C22.2 No.14, CCC |
Монтаж и подключение
Привод нужно довести до положения фиксации — иначе он может выйти из него, что грозит аварией; возвращать выключатель только вручную, иначе можно повредить механизм возврата. Головку выключателя и синюю головку возврата можно повернуть в любую из четырёх сторон (головку со штоком с роликом — в одну из двух, под 90°), рычаг переставляется по кругу с шагом 7,5°. Выключатель крепят двумя винтами M4 с пружинными шайбами, винты берут такие, чтобы их нелегко было снять. Провода — AWG20–AWG18 (0,5–0,75 мм²) с наконечниками M3.5 толщиной не более 0,5 мм; к исполнениям с разъёмом M12 подходят розетки OMRON серии XS2F-D421. Металлические кабельные вводы и трубы применять нельзя.
Документы
Исполнения и характеристики — по даташиту OMRON Pull-reset Safety Limit Switch D4N-□R (CSM_D4N-_R_DS_E_6_8, на английском).
