Реле с принудительно направляемыми контактами G7SA
Цена: Под заказ

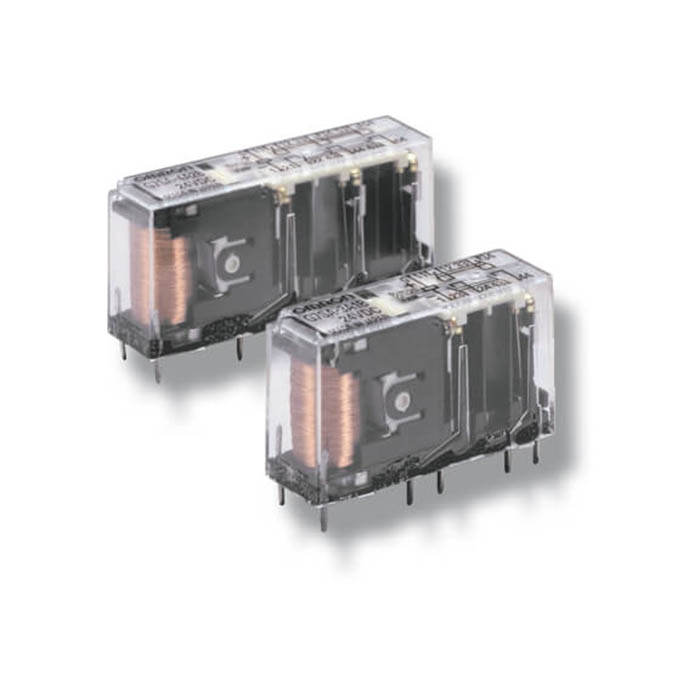

Узкое реле с принудительно направляемыми контактами G7SA от OMRON выпускается четырёх- и шестиполюсным, с выводами под печатную плату или для установки в розетки P7SA. Принудительно направляемые контакты соответствуют EN 61810-3 (сертификат VDE); в цепи блокировки реле помогает обнаружить опасное состояние машины и выполнить требования Директивы о машинах для маркировки CE. Контакты рассчитаны на 6 А при 250 В AC и 30 В DC, катушки — на 12, 18, 21, 24, 48 и 110 В DC; между входом и выходами и между частью полюсов разной полярности — усиленная изоляция. В каталоге OMRON Europe G7SA числится среди выходных устройств безопасности (Safety outputs), а не среди модулей безопасности.
Шестиполюсное реле OMRON с принудительно направляемыми контактами, у которого замыкающие контакты рассчитаны на 10 А, а размыкающие — на 6 А, — G7S-□-E; обе серии собраны в одном разделе каталога. Даташит завесы F3SJ предлагает G7SA-2A2B и G7SA-3A1B в принадлежностях, даташит F3SG-R — среди устройств для цепи безопасности завес F3SG-RA и F3SG-RE, а схемы сканера OS32C ставят такие реле внешними устройствами на выходах OSSD.
Исполнения
Обозначение — число замыкающих (A) и размыкающих (B) полюсов; напряжение катушки указывают при заказе, например G7SA-3A1B DC24. Все исполнения — с выводами под печатную плату, защищены от флюса.
| G7SA-3A1B | 4 полюса: 3 замыкающих, 1 размыкающий |
|---|---|
| G7SA-2A2B | 4 полюса: 2 замыкающих, 2 размыкающих |
| G7SA-5A1B | 6 полюсов: 5 замыкающих, 1 размыкающий |
| G7SA-4A2B | 6 полюсов: 4 замыкающих, 2 размыкающих |
| G7SA-3A3B | 6 полюсов: 3 замыкающих, 3 размыкающих |
Характеристики
| Катушка, 4 полюса | 24 В DC — 15 мА, 1600 Ом; мощность около 360 мВт (12–48 В), около 420 мВт (110 В) |
|---|---|
| Катушка, 6 полюсов | 24 В DC — 20,8 мА, 1152 Ом; мощность около 500 мВт (12–48 В), около 580 мВт (110 В) |
| Напряжение катушки | допустимое — до 110 % номинального; срабатывание — не более 75 %, отпускание — не менее 10 % |
| Номинальная нагрузка | активная: 6 А при 250 В AC, 6 А при 30 В DC; индуктивная (cos φ = 0,3, L/R = 48 мс): AC15 — 2 А при 240 В AC, DC13 — 1 А при 24 В DC, 0,5 А при 48 В DC, 0,2 А при 110 В DC |
| Ток контактов | длительный — 6 А, коммутируемый — до 6 А; напряжение — до 250 В AC и 125 В DC |
| Материал контактов | серебряный сплав с золочением |
| Сопротивление контактов | не более 100 мОм |
| Время | срабатывания и отпускания — не более 20 мс; размыкания замыкающих после снятия напряжения — не более 10 мс |
| Частота переключений | механическая — 36 000 в час, под номинальной нагрузкой — 1800 в час |
| Ресурс | механический — не менее 10 млн, электрический — не менее 100 000 переключений под номинальной нагрузкой |
| Уровень отказов P | 5 В DC, 1 мА (справочно) |
| Изоляция | не менее 1000 МОм |
| Электрическая прочность | катушка — контакты и полюса разной полярности — 4000 В AC, 1 мин (полюса 3–4 у четырёхполюсных, 3–5, 4–6 и 5–6 у шестиполюсных — 2500 В AC); контакты одного полюса — 1500 В AC; в розетке P7SA — 2500 В AC |
| Вибрация и удар | 10–55–10 Гц, двойная амплитуда 1,5 мм; удар: разрушение — 1000 м/с², ложное срабатывание — 100 м/с² |
| Температура | катушки 12–48 В — от −40 до +85 °C, 110 В — от −40 до +60 °C; выше 70 °C (у 110 В — выше 45 °C) ток снижают |
| Влажность | 5–85 % |
| Размеры | 4 полюса — 40 × 13 × 24 мм, 6 полюсов — 50 × 13 × 24 мм (наибольшие) |
| Масса | около 22 г (4 полюса), около 25 г (6 полюсов) |
| Сертификация | EN/IEC 61810-1, EN 61810-3, EN/IEC 60947-5-1 (VDE); UL (E41515); CSA C22.2 No. 14 (LR35535); S-mark Кореи — исполнения 24 В DC; CQC |
Розетки и монтаж
Розетки P7SA заказываются отдельно, четырёхполюсные — P7SA-10, шестиполюсные — P7SA-14. P7SA-10F-ND-PU и P7SA-14F-ND-PU — с зажимами Push-In Plus, индикатором и диодом гашения катушки (24 В DC); по данным OMRON время монтажа проводов на них на 60 % меньше, чем на винтовых. P7SA-10F-ND и P7SA-14F-ND — винтовые с индикатором и диодом, P7SA-10F и P7SA-14F — винтовые без них, P7SA-10P и P7SA-14P — под печатную плату. Длительный ток розеток — 6 А, с ростом температуры его снижают по графику даташита; у G7SA-5A1B в розетке Push-In Plus суммарный ток не должен превышать 24 А. Для соседних контактных зажимов розеток Push-In Plus есть перемычки XW5S-P2.5, для установки на DIN-рейку — рейки PFP-100N и PFP-50N, упор PFP-M и проставка PFP-S.
У катушки есть полярность (+, −): при обратном подключении реле не сработает. Диод в розетках -ND удлиняет время отпускания и размыкания — работу проверяют в реальных условиях. Реле не герметично, водой и моющими средствами его не моют; ставить можно в любом положении. Цвет карточки внутри реле показывает исполнение: у G7SA-3A1B и G7SA-5A1B — синий, у G7SA-2A2B и G7SA-4A2B — белый, у G7SA-3A3B — жёлтый.
Документы
Исполнения, характеристики и розетки — по даташиту OMRON Relays with Forcibly Guided Contacts G7SA (J120-E1-13, на английском); место в каталоге — по странице серии OMRON Europe.
