Световая завеса безопасности F3SJ
Цена: Под заказ

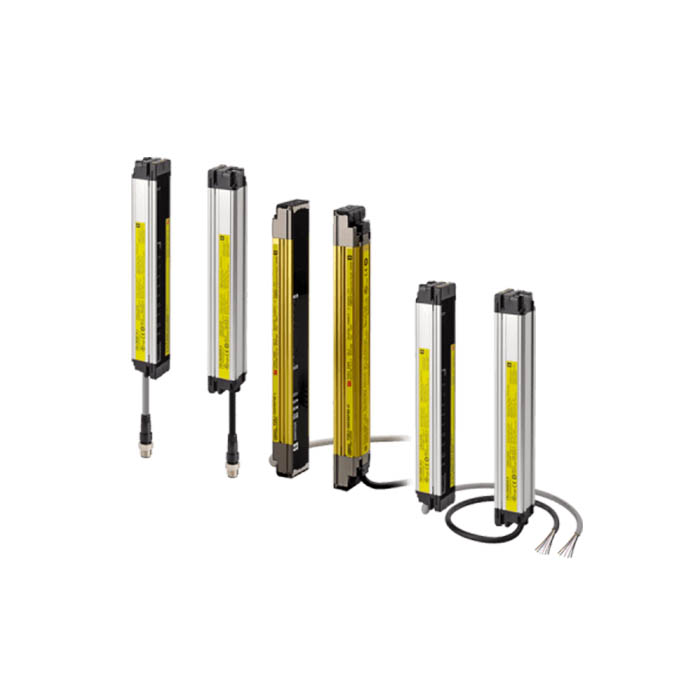

Инфракрасная световая завеса безопасности F3SJ от OMRON выпускается в трёх типах, чтобы не платить за функции, которые не нужны: EASY (F3SJ-E) — простая защита кисти, BASIC (F3SJ-B) — защита кисти с последовательным соединением и простым мьютингом, ADVANCED (F3SJ-A) — защита пальцев, последовательное соединение, сложные бланкинг и мьютинг. Все три — тип 4 по IEC 61496-1 и IEC 61496-2, PL e и категория 4 по EN ISO 13849-1, SIL 3 по IEC 61508; степень защиты — IP65, свет — инфракрасный, 870 нм. Мьютинг включается без отдельного контроллера: штатную торцевую крышку меняют на ключ-крышку F39-CN10 у F3SJ-B или F39-CN6 у F3SJ-A.
Другие завесы раздела — серия F3SG-R: многофункциональная F3SG-RA и упрощённая F3SG-RE, а также F3SG-SR/PG с кронштейном F39-LSGTB-SJ для установки на место F3SJ. Там же лазерный сканер OS32C и однолучевой датчик E3ZS — в разделе Датчики безопасности. Даташит F3SJ предлагает в принадлежностях реле с принудительно направляемыми контактами G7SA (G7SA-2A2B, G7SA-3A1B) и G7S-□-E (G7S-4A2B-E, G7S-3A3B-E).
Исполнения
Обозначение — тип, защитная высота в миллиметрах (она равна общей длине датчика), выход P или N и способность обнаружения, например F3SJ-B0385P25.
| F3SJ-E□□□□P25, N25 | EASY: объект 25 мм, шаг лучей 20 мм, 8–54 луча, высота 185–1105 мм, 0,2–7 м; кабель 3 м со свободными концами |
|---|---|
| F3SJ-B□□□□P25, N25 | BASIC: 25 мм, шаг 20 мм, 8–102 луча, 185–2065 мм, 0,2–7 м; до 3 завес последовательно, мьютинг, блокировка, вспомогательный выход |
| F3SJ-B□□□□P25-01TS | 25 мм, 8–102 луча, 185–2065 мм, 0,2–7 м; только PNP, автосброс, инверсная логика тестового входа; без блокировки и мьютинга, EDM есть |
| F3SJ-B□□□□P25-02TS | стойкое к СОЖ исполнение ENVIRONMENT RESISTANT: 10–98 лучей, 225–1985 мм, 0,2–6 м; только PNP, автосброс; EDM, мьютинг и override |
| F3SJ-A□□□□P14, N14 | ADVANCED, пальцы: 14 мм, шаг 9 мм, 26–140 лучей, 245–1271 мм |
| F3SJ-A□□□□P20, N20 | ADVANCED, кисть: 20 мм, шаг 15 мм, 16–100 лучей, 245–1505 мм |
| F3SJ-A□□□□P30, N30 | ADVANCED, кисть и рука: 30 мм, шаг 25 мм, 10–100 лучей, 245–2495 мм |
| F3SJ-A□□□□P55, N55 | ADVANCED, нога, тело, присутствие: 55 мм, шаг 50 мм, 6–50 лучей, 270–2470 мм |
У F3SJ-A дальность — 0,2–9 м при защитной высоте до 1640 мм и 0,2–7 м при высоте от 1655 мм; программа настройки её может сократить до 0,5 м. Исполнения с суффиксом -S — с сертификацией S-mark (кроме -01TS и -02TS); F3SJ-A с суффиксом -TS — с фиксированным автосбросом, их не настраивают ни консолью F39-MC21, ни программой F39-GWUM.
Характеристики
| Тип | световая завеса безопасности типа 4 (IEC 61496-1, IEC 61496-2) |
|---|---|
| Уровень безопасности | PL e, категория 4 (ISO 13849-1:2015); SIL 3 (IEC 61508); UL 508, UL 1998, CAN/CSA C22.2 No. 14 и No. 0.8 |
| Время срабатывания | F3SJ-E и F3SJ-B: ON → OFF — до 15 мс, OFF → ON — до 70 мс; F3SJ-A: от 10 до 25 мс и от 40 до 100 мс, по серии и высоте (одна завеса) |
| Угол апертуры | не более ±2,5° на дальности от 3 м (IEC 61496-2) |
| Линза | диаметр 5 мм |
| Готовность | не более 2 с; у F3SJ-A в последовательном соединении — 2,2 с |
| Питание | 24 В DC ±20 %, пульсации (размах) до 10 %; у F3SJ-E и F3SJ-B — SELV/PELV |
| Выходы OSSD | 2 транзисторных PNP или NPN (по обозначению): у F3SJ-E и F3SJ-B — до 200 мА, у F3SJ-A — до 300 мА; остаточное напряжение до 2 В |
| Вспомогательные выходы | F3SJ-B — один, до 100 мА; F3SJ-A — два (до 300 и до 50 мА) и выход внешнего индикатора; у F3SJ-E их нет |
| Взаимные помехи | F3SJ-E и F3SJ-B — алгоритм защиты до 3 комплектов; F3SJ-A — алгоритм защиты и уменьшение дальности |
| Последовательное соединение | F3SJ-B — до 3 завес F3SJ-B, всего до 192 лучей, до 7 м между датчиками; F3SJ-A — до 4 завес F3SJ-A, до 400 лучей, до 15 м |
| Функции | у всех — самотест и внешний тест; F3SJ-B — блокировка, EDM, мьютинг и override; F3SJ-A — ещё блокировка запуска и перезапуска, фиксированный и плавающий бланкинг, контроль перегорания лампы мьютинга |
| Защиты | от короткого замыкания выхода и обратной полярности питания |
| Температура | при работе от −10 до +55 °C; хранение от −25 до +70 °C, у F3SJ-A — от −30 до +70 °C |
| Влажность | при работе 35–85 %, без конденсата; хранение 35–95 % |
| Внешняя засветка | лампа накаливания — до 3000 лк, солнечный свет — до 10 000 лк |
| Степень защиты | IP65 (IEC 60529) |
| Вибрация и удар | класс 3M4 (IEC TR 60721-4-3): 5–150 Гц, размах 7 мм, 1 g; 15 g, 6 мс, по 100 ударов по осям X, Y, Z |
| Изоляция | не менее 20 МОм (500 В DC); электрическая прочность — 1000 В AC, 50/60 Гц, 1 мин |
| Подключение | F3SJ-E — кабель 3 м (5 жил у излучателя, 6 у приёмника); F3SJ-B — кабель 0,3 м с разъёмом M12 на 8 контактов; F3SJ-A — разъём M12 на 8 контактов, кабели отдельно |
| Удлинение кабеля | F3SJ-E и F3SJ-B — до 30 м; F3SJ-A — до 100 м для одной завесы без ламп накаливания на выходах |
| Материалы | корпус — алюминий, у F3SJ-A с металлическими торцами — алюминий и литьё из цинка; крышки — ABS (у F3SJ-E и F3SJ-B ещё PBT); окно — акрил (PMMA); кабель — маслостойкий ПВХ |
| Масса пары, г | F3SJ-E: высота × 1,59 + 330; F3SJ-B: высота × 1,62 + 110; F3SJ-A: от высота × 1,3 + 220 (55 мм) до высота × 1,67 + 215 (14 мм) |
Монтаж и принадлежности
К F3SJ-E и F3SJ-B кронштейны покупаются отдельно: верхний и нижний F39-LJB1, промежуточные F39-LJB2 и F39-LJB3 под сухари M6 и M8 для алюминиевого профиля, F39-LJB4, прижимной F39-LJB5; у F3SJ-A в комплекте стандартный кронштейн F39-LJ1, а при высоте от 600 мм — и промежуточные. Разъём упрощённой разводки F39-CN5 сокращает монтаж проводов больше чем вдвое по сравнению с прежними моделями OMRON. Блок управления F3SP-B1P с релейным выходом 3NO+1NC — только для исполнений PNP и без мьютинга — подключается к F3SJ-B и F3SJ-A. Для F3SJ-A есть консоль настройки F39-MC21 и программа F39-GWUM, набор внешнего индикатора, водозащищённый корпус F39-EJ. Выравнивать лучи помогает лазерный указатель (кроме -02TS); у F3SJ-E и F3SJ-B защитная крышка от брызг уменьшает дальность до 10 %. Лучи инфракрасные, глазом их не видно.
Документы
Исполнения, характеристики и принадлежности — по даташиту OMRON Safety Light Curtain F3SJ Series (F074-E1-17, на английском).
