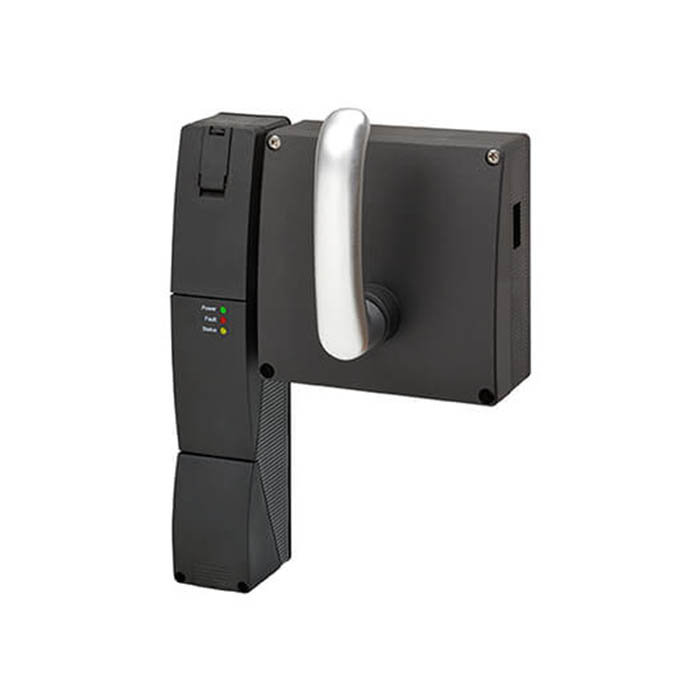

Защитный выключатель с электромеханической блокировкой D41G

Name: Защитный выключатель с электромеханической блокировкой D41G
Brand: OMRON
SKU: D41G

Документация

Даташит OMRON D41G F114-E1-04 (PDF, на английском)

Цена: Под заказ

Производитель: Omron

Артикул: D41G

Категория: Защитные выключатели

Выключатель безопасности с блокировкой для дверей ограждений OMRON D41G объединяет в одной системе запирание двери, RFID-кодирование и дверную ручку: актуатор с ручкой и деталями установки приходит готовым узлом, что по даташиту сокращает время на проектирование ограждения. Выключатель узнаёт только свой актуатор — код записывается при обучении, вариантов больше 1 000. Узел аварийного выхода позволяет открыть дверь изнутри опасной зоны и без питания, чтобы человек не оказался заперт. Широкое гнездо ключа допускает большое смещение актуатора, если петли двери повело от вибрации, а вспомогательный выход сообщает, что дверь не заперта, когда актуатор вошёл слишком глубоко или не дошёл. По EN ISO 14119 — тип 4 с высоким уровнем кодирования, контроль двери — PL e по EN ISO 13849-1.

Другие серии раздела: D41L (RFID-код, блокировка двери, гигиеничный корпус), D4NL (ключ-привод, блокировка двери, запирание механическое или соленоидом), D4SL-N (ключ-привод, блокировка, до 6 контактов), F3S-TGR-KHL (ключ-привод, блокировка, нержавеющая сталь), D4NH (на петле двери), D4N (концевой, двойная изоляция), D4N-□R (концевой с ручным возвратом), D4B-□N (концевой, металлический корпус), D4F (миниатюрный концевой с кабелем). Все серии — в разделе Защитные выключатели.

Исполнения

Обозначение выключателя — D41G-□□D□-□. Цифра 1 — актуатор привязывается один раз, 2 — обучение повторяемое, после записи нового актуатора выходы безопасности 10 минут не включаются. Y — выходы безопасности контролируют закрытие двери и блокировку, Z — только закрытие двери (блокировка для защиты процесса). D — вспомогательный выход. A — механическое запирание, отпирание подачей 24 В на соленоид; G — запирание соленоидом. T1 — винтовые клеммы и кабельный ввод M20, N2 — разъём M12.

D41G-1YDA-T1	A; обучение однократное; дверь и блокировка; клеммы
D41G-1YDA-N2	A; обучение однократное; дверь и блокировка; M12
D41G-2ZDA-T1	A; обучение повторяемое; только дверь; клеммы
D41G-2YDA-T1	A; обучение повторяемое; дверь и блокировка; клеммы
D41G-2YDA-N2	A; обучение повторяемое; дверь и блокировка; M12
D41G-2ZDG-T1	G; обучение повторяемое; только дверь; клеммы
D41G-2ZDG-N2	G; обучение повторяемое; только дверь; M12
D41G-2YDG-T1	G; обучение повторяемое; дверь и блокировка; клеммы
D41G-2YDG-N2	G; обучение повторяемое; дверь и блокировка; M12

Актуаторы заказываются отдельно. D41G-A2 — с дверной ручкой, для распашных и раздвижных дверей: D41G-A2L и D41G-A2R (актуатор ставится слева или справа от выключателя), с узлом аварийного выхода — D41G-A2L-E1 и D41G-A2R-E1, с ним же и бирками блокировки (lockout) — D41G-A2L-E1T и D41G-A2R-E1T. D41G-A1 — без ручки, для раздвижных дверей: D41G-A1L и D41G-A1R, с язычком аварийного отпирания — D41G-A1L-E0 и D41G-A1R-E0.

Характеристики

Считывание	RFID, 125 кГц, мощность передатчика не более −6 дБм
EN ISO 14119	тип 4, высокий уровень кодирования
Контроль двери	PL e, категория 4, SIL3; PFH 1,9 × 10⁻⁹, DC 99 %
Функция блокировки	PL d, категория 2, SIL2; PFH 1,0 × 10⁻⁸; только у D41G-□Y
Срок службы (mission time)	20 лет
Время отклика	не более 100 мс; время риска — не более 200 мс; готовность после включения — не более 4 с
Питание	24 В DC −15 %/+10 %, источник PELV со стабилизацией; ток не более 0,05 А, с включённым соленоидом — в среднем менее 0,2 А, пик менее 0,7 А на 100 мс
Предохранитель	клеммы — не более 4 А, разъём M12 — не более 2 А
Выходы безопасности	два, PNP, с защитой от короткого замыкания; по 0,25 А при 24 В DC (DC-13); падение не более 4 В
Вспомогательный выход	PNP, 0,05 А при 24 В DC (DC-13); выходом безопасности не является
Удержание двери	сила удержания Fzh не менее 2 000 Н; усилие фиксации (latching force) 30 Н
Скорость и частота	скорость не более 0,2 м/с, частота срабатываний не более 1 Гц
Механический ресурс	не менее 1 000 000 циклов
Подключение	винтовые клеммы (провод 0,25–1,5 мм², ввод M20) или разъём M12, 8 контактов; до 31 выключателя последовательно; кабель от источника питания — не длиннее 40 м
Корпус	термопластик, армированный стекловолокном; масса менее 510 г
Степень защиты	IP66 и IP67 (IEC 60529)
Температура	при работе от −10 до +55 °C; влажность до 93 %, без конденсата и обледенения
Вибрация и удар	10–150 Гц, амплитуда 0,35 мм; удар 30 g, 11 мс
Стандарты	EN ISO 13849-1, EN 60947-5-3, EN 300 330, IEC 61508, EN ISO 14119; UL508, CAN/CSA C22.2 No.14

Монтаж и подключение

Выключатель крепят двумя винтами M6 с шайбами (шайбы в комплекте) моментом 8 Н·м; упором двери он служить не должен, вверх ногами его не ставят, неиспользуемое гнездо ключа закрывают пылезащитной крышкой. С актуатором D41G-A2 выключатель ставится снаружи опасной зоны. Допуски положения актуатора — ±1,5 мм по X, ±5,0 мм по Y, ±1,0 мм по Z; для распашной двери даташит даёт наименьший радиус 400 мм (профиль 40 мм, стандартная петля). Толщина полотна двери с узлом аварийного выхода — до 170 мм. Два выключателя и другие системы на частоте 125 кГц ставят не ближе 100 мм друг к другу.

Ручная разблокировка для наладки — трёхгранным ключом под крышкой, без питания; после ввода в работу крышку пломбируют. Бирка блокировки исполнений E1T нужна, чтобы каждый входящий в опасную зону вешал на неё свой замок: пока он висит, дверь не запрётся и машина случайно не запустится. Для PL e и категории 4 выходы безопасности подключают к контроллеру безопасности или реле безопасности той же категории; даташит приводит настройки контроллеров OMRON NX-SL и NX-SI, GI-SMD/SID и G9SP и совместимость с реле G9SA, G9SE, G9SB и G9SX. Кабели с разъёмом M12 — D41L-8P5-CFM12-905M (5 м) и D41L-8P5-CFM12-910M (10 м).

Выключатель содержит радиопередатчик. По даташиту его можно применять в Японии, США, Канаде, странах ЕС, Великобритании, Китае, Австралии и Новой Зеландии; в других странах применение может противоречить законам о радиосвязи.
