Устройства аварийной остановки и управления
В разделе — устройства OMRON, которыми человек останавливает машину или разрешает ей движение: кнопки аварийной остановки для панели, тросовые выключатели аварийной остановки для протяжённых машин и выключатель разрешения для работы в опасной зоне. Каждая карточка описывает серию по даташиту OMRON: исполнения с заказными обозначениями, характеристики, монтаж и принадлежности, ссылку на документ.

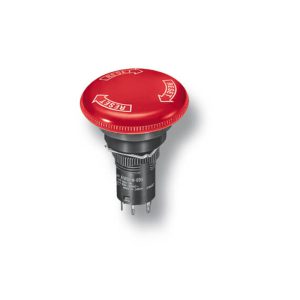

| A165E | кнопка для отверстия 16 мм; толкатель 30 или 40 мм; 1NC, 2NC или 3NC (моноблок); подсветка 24 В AC/DC; IP65 |
|---|---|

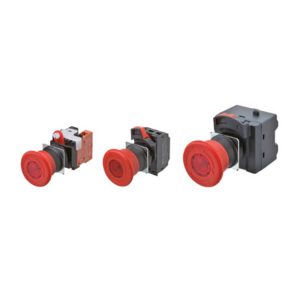

| A22NE-PD | кнопка для отверстия 22 мм; клеммы Push-In Plus; контакты, связанные с фиксирующим рычагом; до четырёх контактов; IP65, со сбросом вытягиванием — и IP69K |
| A22NE-P | кнопка для отверстия 22 мм; клеммы Push-In Plus; до трёх контактных блоков; подсветка от 6 до 240 В |
| A22E | кнопка для отверстия 22 мм; винтовые клеммы; блоки для микронагрузки; надписи EMO и EMS |

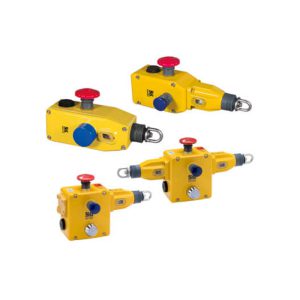

| ER1022, ER1032 | тросовые выключатели, 4NC + 2NO, кнопка аварийной остановки и маячок встроены; трос до 125 м, у ER1032 — с двух сторон |
| ER5018, ER6022 | тросовые выключатели, 2NC + 1NO или 3NC; ER5018 — компактный, трос до 40 м; ER6022 — трос до 80 м |
| A4EG | выключатель разрешения: рукоятка с трёхпозиционной клавишей; исполнения с кнопкой аварийной остановки и с кнопками мгновенного действия |
Кнопки и тросовые выключатели
Кнопки аварийной остановки ставят в отверстие панели. У A165E и серий A22 контакты NC с механизмом прямого размыкания — они размыкаются и при сваривании, — а нажатая кнопка фиксируется и возвращается поворотом или вытягиванием. Тросовый выключатель ER ставят на конвейер, вращающуюся машину или границу опасной зоны: выключатель срабатывает, когда натянутый трос тянут или он провисает; после срабатывания выключатель возвращают синей кнопкой сброса. У ER1022, ER1032 и исполнений ER5018 и ER6022 с буквой E на корпусе выключателя есть кнопка аварийной остановки — по даташиту она позволяет остановить машину на краю установки; у ER5018 и ER6022 под неё на корпусе два места.

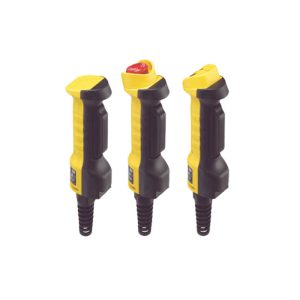

Выключатель разрешения A4EG работает иначе: он разрешает движение машины, пока оператор держит клавишу в среднем положении, и запрещает, если клавишу отпустили или сжали сильнее. В исполнении A4EG-BE2R041 на рукоятке есть кнопка аварийной остановки, но установленную в машине A4EG по SEMI S2 нельзя применять одну как кнопку аварийной остановки или аварийного отключения: A4EG можно снять с оборудования, поэтому даташит велит ставить вместе с ним стационарные кнопки.
Как выбрать
Отверстие и толкатель. A165E — для отверстия 16 мм и небольшой глубины за панелью, толкатели 30 и 40 мм. Серии A22 — для отверстия 22,3 мм, с кольцом A22Z-R25 — 25 мм, с переходником A22Z-A30 — 30 мм; толкатели 30, 40 и 60 мм.
Подключение. A22E — винтовые клеммы под наконечники, A22NE-P и A22NE-PD — клеммы Push-In Plus: провод вставляют без инструмента, и по даташиту он не ослабевает от вибрации. A22NE-PD выбирают, когда нужно по контактам видеть, что контактный блок установлен не до конца.
Среда. У кнопок без подсветки — маслостойкая IP65 со стороны панели. Для мойки горячей водой под давлением — A22NE-PD или A22NE-P со сбросом вытягиванием и степенью защиты IP69K. Тросовые выключатели ER — IP67 (NEMA 6), от −25 до +80 °C.
Длина троса и контакты. По таблицам характеристик: ER5018 — до 40 м, ER6022 — до 80 м, ER1022 и ER1032 — до 125 м. Контакты ER1022 и ER1032 — 4NC + 2NO, ER5018 и ER6022 — 2NC + 1NO или 3NC. Трос, рым-болты, натяжители и пружины у серий общие, комплекты RK — с тросом от 5 до 50 м, для ER6022 — и 80 м.
Документы
Даташиты OMRON (на английском): A165E, CSM_A165E_DS_E_11_6; A22NE-PD, A22NE-P и A22E, Cat. No. A263-E1-14; ER1022, E51E-EN-01; ER1032, E52E-EN-01; ER5018, E53E-EN-01A; ER6022, E54E-EN-01A; A4EG, CSM_A4EG_DS_E_9_1.
