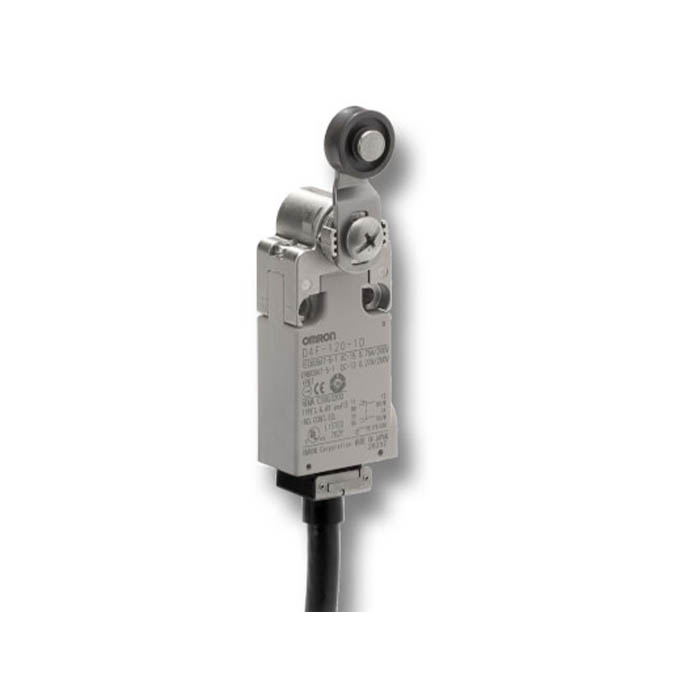

Миниатюрный выключатель безопасности D4F
Цена: Под заказ
Сверхмалый высокочувствительный концевой выключатель безопасности OMRON D4F собран с двумя или четырьмя контактными группами замедленного действия, у контактов НЗ механизм прямого размыкания. Кабель длиной 1, 3 или 5 м выходит из корпуса горизонтально или вертикально, привод — рычаг с роликом или шток с роликом. Защита — IP67, исполнения замедленного действия отвечают EN 115-1, EN 81-1 и EN 81-2; сертификаты UL, EN (TÜV) и CCC.
Другие серии раздела: D41L (RFID-код, блокировка двери, гигиеничный корпус), D41G (RFID-код, блокировка с дверной ручкой), D4NL (ключ-привод, блокировка двери, запирание механическое или соленоидом), D4SL-N (ключ-привод, блокировка, до 6 контактов), F3S-TGR-KHL (ключ-привод, блокировка, нержавеющая сталь), D4NH (на петле двери), D4N (концевой, двойная изоляция), D4N-□R (концевой с ручным возвратом), D4B-□N (концевой, металлический корпус). Все серии — в разделе Защитные выключатели; концевые выключатели общего назначения и безопасности — в разделе Механические и концевые выключатели.
Исполнения
Обозначение — D4F-□□□-□□. Первая цифра — контакты: 1 — 1НЗ/1НР, 2 — 2НЗ, 3 — 2НЗ/2НР, 4 — 4НЗ. Две следующие — привод: 20 — металлический рычаг с пластмассовым роликом, 02 — шток с металлическим роликом. После дефиса — длина кабеля (1, 3 или 5 м) и направление выхода: R — горизонтально, D — вертикально. В перечне заказа даташита есть все сочетания, от D4F-120-1R до D4F-402-5D.
| D4F-1□□-□□ | 1НЗ/1НР |
|---|---|
| D4F-2□□-□□ | 2НЗ |
| D4F-3□□-□□ | 2НЗ/2НР |
| D4F-4□□-□□ | 4НЗ |
Характеристики
| Номинал TÜV, CCC | AC-15: 0,75 А при 240 В; DC-13: 0,27 А при 250 В; защита — предохранитель 10 А типа gI или gG (IEC 60269) |
|---|---|
| UL/CSA | C300, Q300 |
| Срабатывание рычага | усилие не более 5 Н; предход НЗ 6 ± 3° (11-12, 21-22) и 9 ± 3° (31-32, 41-42); прямое размыкание — не менее 18° и 20 Н |
| Срабатывание штока | усилие не более 12 Н; предход НЗ не более 1 мм (11-12, 21-22) и 1,3 мм (31-32, 41-42); прямое размыкание — не менее 1,8 мм и 20 Н |
| EN 81 и EN 115 | применяется с ходом прямого размыкания не менее 30° (рычаг) и 2,8 мм (шток) |
| Ресурс | механический — не менее 10 000 000 циклов; электрический — не менее 1 000 000 (4 мА при 24 В DC, 4 цепи) или 150 000 (1 А при 125 В AC, 2 цепи, и 4 мА при 24 В DC, 2 цепи) |
| Скорость и частота | от 1 мм/с до 0,5 м/с; механически — 120, электрически — 30 срабатываний в минуту |
| Контакты | сопротивление не более 300, 500 и 700 мОм с кабелем 1, 3 и 5 м; зазор не менее 2 × 2 мм; минимальная нагрузка — 4 мА при 24 В DC, 4 цепи (уровень N, справочно) |
| Изоляция | Ui 250 В; класс I, с проводом заземления; импульсное напряжение до 4 кВ; сопротивление не менее 100 МОм при 500 В DC |
| Тепловой ток Ith | 2,5 А |
| Кабель | UL2464, 22 AWG, наружный диаметр 8,3 мм |
| Степень защиты | IP67 (EN 60947-5-1) |
| Вибрация и удар | 10–55 Гц, амплитуда 0,75 мм; удар без сбоев — не менее 300 м/с², без разрушения — не менее 1 000 м/с² |
| Температура | от −30 до +70 °C без обледенения; влажность до 95 % |
| Масса | около 190 г (D4F-102-1R) и 220 г (D4F-120-1R), с кабелем 1 м |
Монтаж и подключение
Выключатель крепят двумя винтами M4 с шайбами моментом 1,18–1,37 Н·м, винт рычага M5 — моментом 2,4–2,8 Н·м. Рычаг переставляется с шагом 9°, привод-шток можно ставить в прямом и обратном направлении. Ставить несколько D4F вплотную друг к другу даташит запрещает. Кабель не рассчитан на многократные изгибы: если на него может действовать большое усилие, его закрепляют в 50 мм от дна корпуса, тянут или давят не сильнее 50 Н, радиус изгиба — больше 45 мм. Контакт, коммутировавший обычную нагрузку, для слаботочной больше не годится.
Документы
Исполнения и характеристики — по даташиту OMRON Small Safety Limit Switch D4F (CSM_D4F_DS_E_5_8, на английском).
