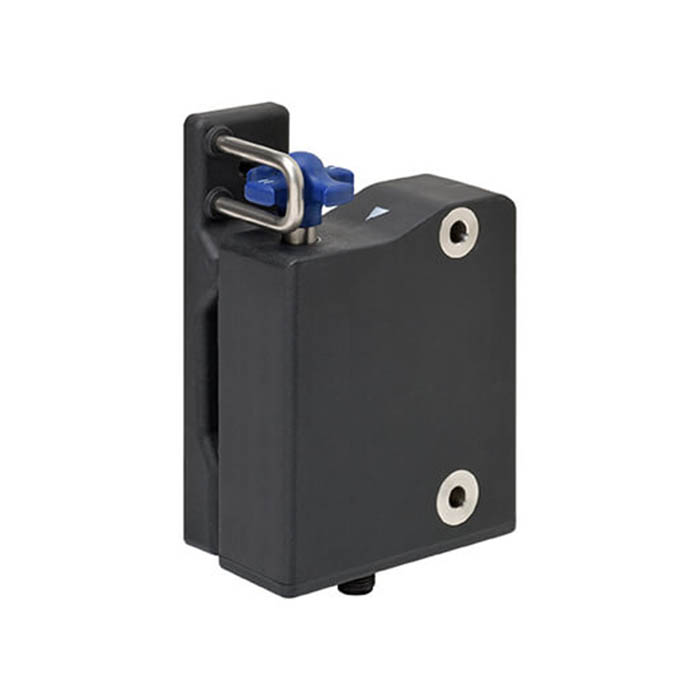

Выключатель безопасности с блокировкой и RFID-кодированием D41L
Цена: Под заказ
Дверной выключатель безопасности с блокировкой OMRON D41L распознаёт свой актуатор по RFID и держит защитную дверь запертой: выключатель и актуатор составляют пару, код актуатора записывается в выключатель при обучении, вариантов кода больше 1 000. Корпус рассчитан на машины с требованиями гигиены — гладкая поверхность не оставляет разводов при протирке и не собирает воду и пыль, защита IP66, IP67 и IP69, есть сертификат ECOLAB. По EN ISO 14119 это блокировочное устройство типа 4 с высоким уровнем кодирования, функция контроля двери отвечает PL e по EN ISO 13849-1. Актуатор заказывается отдельно.
Другие серии раздела: D41G (RFID-код, блокировка с дверной ручкой), D4NL (ключ-привод, блокировка двери, запирание механическое или соленоидом), D4SL-N (ключ-привод, блокировка, до 6 контактов), F3S-TGR-KHL (ключ-привод, блокировка, нержавеющая сталь), D4NH (на петле двери), D4N (концевой, двойная изоляция), D4N-□R (концевой с ручным возвратом), D4B-□N (концевой, металлический корпус), D4F (миниатюрный концевой с кабелем). Все серии — в разделе Защитные выключатели.
Исполнения
Обозначение выключателя — D41L-□□D□□-N2. Первая цифра — обучение: 1 — актуатор привязывается один раз и навсегда, 2 — обучение можно повторять сколько угодно раз, после записи нового актуатора выходы безопасности 10 минут не включаются. Буква Y — выходы безопасности контролируют и закрытие двери, и блокировку; Z — только закрытие двери, блокировка у таких исполнений для функций безопасности не используется, только для защиты процесса. D — есть вспомогательный диагностический выход. A — дверь заперта механически и отпирается подачей 24 В на вход управления соленоидом; G — дверь запирается соленоидом при подаче 24 В. Буква E — рычаг аварийного выхода изнутри опасной зоны. N2 — разъём M12.
| D41L-1ZDA-N2 | A; обучение однократное; контроль двери |
|---|---|
| D41L-2ZDA-N2 | A; обучение повторяемое; контроль двери |
| D41L-1YDA-N2 | A; обучение однократное; контроль двери и блокировки |
| D41L-2YDA-N2 | A; обучение повторяемое; контроль двери и блокировки |
| D41L-2YDAE-N2 | A; обучение повторяемое; контроль двери и блокировки; аварийный выход |
| D41L-1ZDG-N2 | G; обучение однократное; контроль двери |
| D41L-2ZDG-N2 | G; обучение повторяемое; контроль двери |
| D41L-1YDG-N2 | G; обучение однократное; контроль двери и блокировки |
| D41L-2YDG-N2 | G; обучение повторяемое; контроль двери и блокировки |
| D41L-2ZDGE-N2 | G; обучение повторяемое; контроль двери; аварийный выход |
Исполнение G даташит велит применять только для защиты процесса: при пропадании питания соленоида дверь отпирается. Актуатор D41L-A1 можно обучать неограниченно: актуатор, привязанный к D41L-1, можно заново привязать к D41L-2.
Характеристики
| Считывание | RFID, 125 кГц, мощность передатчика не более −6 дБм |
|---|---|
| EN ISO 14119 | тип 4, высокий уровень кодирования |
| Контроль двери | PL e, категория 4, SIL3; PFH 5,2 × 10−10, DC 99 % |
| Функция блокировки | PL d, категория 2, SIL2; PFH 2,0 × 10−9; только у D41L-□Y |
| Срок службы (mission time) | 20 лет |
| Время отклика | не более 100 мс; время риска — не более 200 мс; готовность после включения — не более 5 с |
| Расстояния срабатывания | типовое 2 мм; гарантированное включение — 1 мм, гарантированное отключение — 20 мм |
| Питание | 24 В DC −15 %/+10 %, источник PELV со стабилизацией; ток менее 0,1 А, с включённым соленоидом — в среднем менее 0,2 А, пик 0,35 А на 200 мс |
| Выходы безопасности | два, PNP, с защитой от короткого замыкания; 0,25 А при 24 В DC (DC-12, DC-13); падение не более 4 В |
| Вспомогательный выход | PNP, 0,05 А при 24 В DC; выходом безопасности не является |
| Удержание двери | сила удержания Fzh не менее 1 150 Н; усилие фиксации (latching force) — 25 или 50 Н |
| Дверь | масса не более 5 кг, скорость не более 0,5 м/с; частота срабатываний не более 0,5 Гц |
| Допуски установки | ±3,5 мм вдоль, ±2,0 мм поперёк, угол не более 2° |
| Механический ресурс | не менее 1 000 000 циклов; если выключатель служит упором двери — не менее 50 000 |
| Подключение | разъём M12, 8 контактов; до 31 выключателя последовательно; кабель от источника питания — не длиннее 70 м |
| Корпус | термопластик, армированный стекловолокном; масса менее 580 г |
| Степень защиты | IP66, IP67 и IP69 (IEC 60529) |
| Температура | при работе от 0 до +60 °C, хранение от −10 до +90 °C; влажность до 93 %, без конденсата и обледенения |
| Вибрация и удар | 10–150 Гц, амплитуда 0,35 мм; удар 30 g, 11 мс |
| Стандарты | EN ISO 13849-1, EN 60947-5-3, IEC 61508, EN 300 330, EN ISO 14119; UL508, CAN/CSA C22.2 No.14 |
Монтаж и подключение
Выключатель крепят двумя винтами M6 с моментом 6–7 Н·м в любом положении, одинаково для дверей с петлями слева и справа; актуатор подводится сбоку, сзади или спереди. Усилие фиксации меняют поворотом звёздчатой ручки на 180°: положение I — около 25 Н, II — около 50 Н. Ручная разблокировка для наладки работает без питания, после ввода в работу её пломбируют. Рычаг аварийного выхода исполнений E ставят с любой стороны, действовать им можно только изнутри опасной зоны. Два выключателя и другие системы на частоте 125 кГц ставят не ближе 250 мм друг к другу, металлические поверхности — не ближе 5 мм к лицевой и нижней стороне; металлическая стружка рядом меняет расстояние срабатывания. Три светодиода показывают питание (зелёный), состояние (жёлтый) и ошибку (красный, код числом вспышек).
Для PL e и категории 4 выходы безопасности подключают к контроллеру безопасности или реле безопасности той же категории. Даташит приводит настройки для контроллеров OMRON NX-SL и NX-SI, GI-SMD/SID и G9SP и совместимость с реле безопасности G9SA, G9SE, G9SB и G9SX. Отдельно заказываются кабели с разъёмом M12 (8 жил по 0,25 мм², IP69) D41L-8P5-CFM12-905M длиной 5 м и D41L-8P5-CFM12-910M длиной 10 м, монтажная пластина выключателя D41L-MP и монтажный комплект актуатора D41L-MS.
Выключатель содержит радиопередатчик. Даташит перечисляет, где его можно применять: Япония, США, Канада, страны ЕС, Великобритания, Китай, Австралия и Новая Зеландия; в других странах применение может противоречить законам о радиосвязи.
Документы
Исполнения и характеристики — по даташиту OMRON High-Coded Guard Lock Safety Door Switch D41L (Cat. No. F113-E1-05, на английском).
