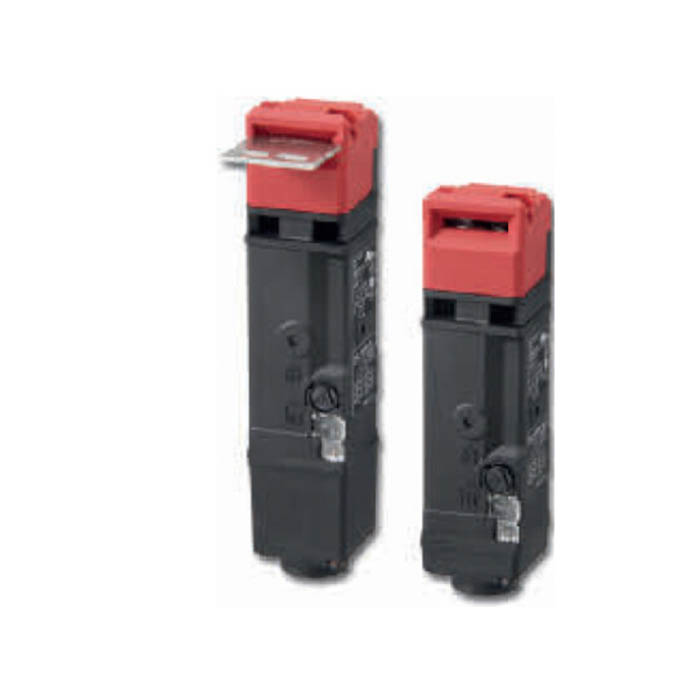

Электромагнитный выключатель безопасности D4SL-N
Цена: Под заказ
Выключатель безопасности с блокировкой двери OMRON D4SL-N выпускается с четырьмя, пятью или шестью встроенными контактами, которые делятся на контроль двери (вставлен ли ключ-привод) и контроль блокировки (подано ли питание на соленоид). Подключение — клеммной колодкой или разъёмом, оба снимаются и ставятся одним движением. Сила удержания ключа — 1 300 Н, место ввода ключа меняется без снятия головки, соленоид по даташиту можно питать прямо от контроллера. К выключателю есть раздвижной ключ D4SL-NSK10 с ключом блокировки (lockout), чтобы рабочего не заперли в опасной зоне. По EN ISO 14119 — блокировочное устройство типа 2 с низким уровнем кодирования, защита IP67.
Другие серии раздела: D41L (RFID-код, блокировка двери, гигиеничный корпус), D41G (RFID-код, блокировка с дверной ручкой), D4NL (ключ-привод, блокировка двери, запирание механическое или соленоидом), F3S-TGR-KHL (ключ-привод, блокировка, нержавеющая сталь), D4NH (на петле двери), D4N (концевой, двойная изоляция), D4N-□R (концевой с ручным возвратом), D4B-□N (концевой, металлический корпус), D4F (миниатюрный концевой с кабелем). Все серии — в разделе Защитные выключатели.
Исполнения
Обозначение — D4SL-N□□□□-□□□. Первая цифра — кабельный ввод: 2 — G1/2, 3 — 1/2-14NPT (ввод M20 с переходником), 4 — M20. Буква после неё — схема контактов. F — пластмассовая головка, D — металлическая (кроме четырёхконтактных). A — механическое запирание, отпирание соленоидом 24 В DC; G — запирание соленоидом 24 В DC, механическое отпирание. D после дефиса — оранжевый светодиод 24 В DC (у пяти- и шестиконтактных он обязателен, у четырёхконтактных его нет). Суффикс 4 — специальный ключ разблокировки из пластмассы вместо металлического (кроме четырёхконтактных), N — разъём вместо клеммной колодки, кабель к разъёму заказывается отдельно.
| A, B, C, D | 4 контакта: дверь 1НЗ/1НР или 2НЗ, блокировка 1НЗ/1НР или 2НЗ; группы соединены внутри |
|---|---|
| S, T, U, V | 4 контакта, те же сочетания; группы не соединены |
| E, F, G, H | 5 контактов: дверь 2НЗ/1НР или 3НЗ, блокировка 1НЗ/1НР или 2НЗ; группы соединены внутри |
| N, P, Q, R | 6 контактов: дверь 2НЗ/1НР или 3НЗ, блокировка 2НЗ/1НР или 3НЗ; группы не соединены |
В перечне заказа даташита — D4SL-N2NFA-D, D4SL-N4NFA-D, D4SL-N2NFA-DN (разъём), D4SL-N2NFA-D4 (специальный ключ разблокировки), D4SL-N2NFG-D, D4SL-N4NFG-D, D4SL-N2RFA-D, D4SL-N2RFG-D, D4SL-N2HFA-D, D4SL-N2HFG-D, D4SL-N2FFA-D и D4SL-N2FFG-D; остальные собираются по той же схеме обозначения. У исполнений с запиранием соленоидом (G) питание на соленоид подают после того, как дверь закрыта и ключ вставлен: если закрыть дверь при включённом соленоиде, ключ может не запереться.
Характеристики
| EN ISO 14119 | тип 2, низкий уровень кодирования |
|---|---|
| Номинал TÜV, CCC | AC-15: 1,5 А (контакты 11-42, 21-52, 21-22) или 1 А (остальные) при 120 В; DC-13: 0,22 А при 125 В; защита — предохранитель 4 А (IEC 60127) |
| UL/CSA | C150, R150 |
| Прямое размыкание | усилие не менее 60 Н, ход не менее 15 мм (EN 60947-5-1) |
| Удержание ключа | Fzh не менее 1 300 Н (по методике ISO 14119) |
| Ключ | усилие ввода не более 15 Н, извлечения — не более 30 Н |
| Соленоид | 24 В DC +10 %/−15 %, включение 100 %; при включении около 10 с — около 6,4 Вт при 0,26 А (6 контактов) или 4,8 Вт при 0,2 А (4 и 5 контактов), затем около 2,6 Вт; изоляция класса E |
| Индикатор | оранжевый светодиод, 24 В DC, около 10 мА |
| Ресурс | механический — не менее 1 000 000 циклов, электрический — не менее 150 000 (1 А, 125 В AC, резистивная нагрузка) |
| Скорость и частота | 0,05–1 м/с; не более 30 срабатываний в минуту, у шестиконтактных — не более 5 |
| Контакты | сопротивление не более 200 мОм; минимальная нагрузка — 1 мА при 5 В DC (уровень N, справочно); Ith 2,5 А (11-42, 21-52, 21-22) или 1 А |
| Изоляция | Ui 150 В; двойная изоляция (класс II); импульсное напряжение 1,5 кВ, к металлическим частям — 2,5 кВ |
| Степень защиты | IP67; TYPE 4X (UL, CSA), только в помещении |
| Вибрация и удар | 10–55 Гц, амплитуда 0,35 мм; удар без сбоев — не менее 80 м/с², без разрушения — не менее 1 000 м/с² |
| Температура | от −10 до +55 °C без обледенения; влажность до 95 % |
| Масса | пластмассовая головка — около 290 г с разъёмом, 330 г с клеммами; металлическая — 370 и 410 г |
Ключи и принадлежности
Ключи-приводы: D4SL-NK1 — горизонтальная установка, D4SL-NK1S — то же, укороченный, D4SL-NK1G — с резиновым амортизатором, D4SL-NK2 и D4SL-NK2G — вертикальная установка, D4SL-NK3 — регулируемый горизонтальный, D4SL-NK5 — регулируемый горизонтальный или вертикальный. Кабели к исполнениям с разъёмом — D4SL-CN1, D4SL-CN3, D4SL-CN5 и D4SL-CN10 длиной 1, 3, 5 и 10 м.
Раздвижной ключ D4SL-NSK10-LK (с внутренним рычагом — D4SL-NSK10-LKH) ставится с вертикально установленным D4SL-N на алюминиевый профиль 40 × 40 мм и из-за пластмассы подходит для лёгких дверей; механический ресурс — не менее 20 000 циклов. В комплекте — пластина под выключатель, ключ-привод D4SL-NK1, крепёж, два ключа блокировки с ремешком и предупреждающие наклейки; сам выключатель не входит. Пока ключ блокировки вынут, ручка раздвижного ключа не двигается и дверь не закрыть — рабочий, у которого ключ блокировки, не окажется заперт другим человеком. Номер ключа блокировки — от 01 до 30, всего до 30 вариантов.
Документы
Исполнения и характеристики — по даташиту OMRON Guard Lock Safety-door Switch/D4SL-N-mounting Slide Key D4SL-N / D4SL-NSK10-LK□ (Cat. No. C146-E1-10, на английском).
