Реле с принудительно направляемыми контактами
В разделе — реле OMRON с принудительно направляемыми контактами по EN 61810-3: две серии, узкая G7SA на 6 А и шестиполюсная G7S-□-E на 10 А. По EN 61810-3, как его приводит даташит G7S-□-E, при сварившемся замыкающем контакте все размыкающие при обесточенной катушке остаются разомкнутыми с зазором не меньше 0,5 мм, а при сварившемся размыкающем все замыкающие держат такой же зазор при включённой катушке. В цепи блокировки реле, по даташиту G7SA, помогает обнаружить опасное состояние машины, по даташиту G7S-□-E — избежать его; обе серии помогают выполнить требования Директивы о машинах для маркировки CE. Это отдельные реле, а не блоки реле безопасности: OMRON Europe относит обе серии к выходным устройствам безопасности (Safety outputs).

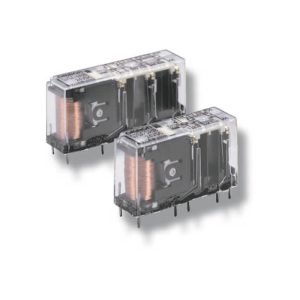

| G7SA | 4 или 6 полюсов (3A1B, 2A2B, 5A1B, 4A2B, 3A3B); 6 А при 250 В AC и 30 В DC; катушки 12, 18, 21, 24, 48, 110 В DC; от −40 °C; около 22 и 25 г; розетки P7SA, в том числе с зажимами Push-In Plus |
|---|---|

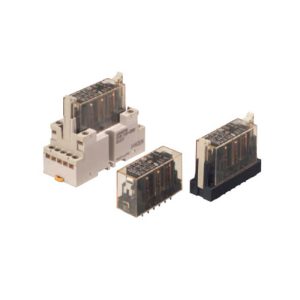

| G7S-□-E | 6 полюсов (4A2B, 3A3B); замыкающие — 10 А, размыкающие — 6 А при 250 В AC и 30 В DC; катушка 24 В DC; от −25 до +70 °C; около 65 г; розетки P7S-14F-END и P7S-14P-E |
Как выбрать
Ток нагрузки. До 6 А на контакт — G7SA; если замыкающими контактами коммутируют до 10 А — G7S-□-E. У индуктивной нагрузки токи меньше: у G7SA по AC15 — 2 А при 240 В AC, по DC13 — 1 А при 24 В DC; у G7S-□-E замыкающими — 5 А и 2 А.
Число и вид контактов. Обозначение называет число замыкающих (A) и размыкающих (B) полюсов. Четыре полюса есть только у G7SA — 3A1B и 2A2B; шесть — у обеих серий: 5A1B, 4A2B, 3A3B у G7SA, 4A2B и 3A3B у G7S-□-E. В схемах сканера OS32C реле с принудительно направляемыми контактами (G7Z, G7SA, G7S) стоят внешними устройствами на выходах OSSD, а их состояние контролирует вход EDM сканера.
Катушка и условия. G7SA выпускается с катушками от 12 до 110 В DC и работает от −40 °C, G7S-□-E — только на 24 В DC и от −25 °C. У катушек обеих серий есть полярность. Реле не герметичны, их не моют.
Монтаж. G7SA впаивают в печатную плату или ставят в розетку P7SA: с зажимами Push-In Plus (P7SA-10F-ND-PU, P7SA-14F-ND-PU), винтовую с индикатором и диодом или без них, под печатную плату. G7S-□-E ставят в розетку P7S-14F-END для DIN-рейки или P7S-14P-E под плату; в розетках P7S-14F, P7S-14P и P7S-14A ток 6 А и больше через него пропускать нельзя. Диод в розетках с индикатором удлиняет время отпускания реле.
С чем работают
Даташит световой завесы F3SJ предлагает в принадлежностях G7SA-2A2B, G7SA-3A1B, G7S-4A2B-E и G7S-3A3B-E; даташит серии F3SG-R называет G7SA и G7S-E среди рекомендуемых устройств для цепи безопасности завес F3SG-RA и F3SG-RE. Сами датчики — в разделе Датчики безопасности, дверные и концевые выключатели — в разделе Защитные выключатели, кнопки и тросовые выключатели аварийной остановки — в разделе Устройства аварийной остановки и управления. Весь каталог — Устройства безопасности.
Документы
Даташиты OMRON (на английском): G7SA, J120-E1-13; G7S-□-E, CSM_G7S-_-E_DS_E_7_3. Раздел каталога — по страницам серий G7SA и G7S в OMRON Europe.
