Защитный выключатель безопасности D4B-_N
Цена: Под заказ

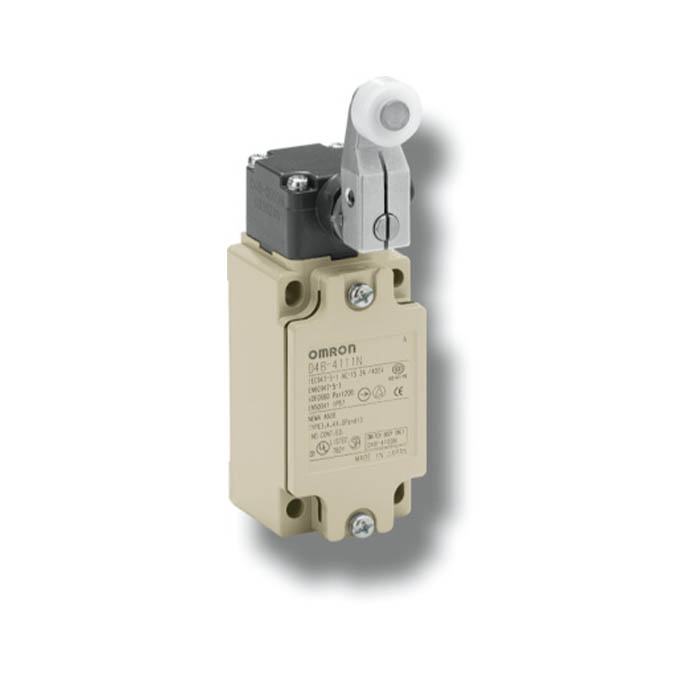

Прочный концевой выключатель безопасности OMRON D4B-□N в металлическом корпусе выпускается с контактами мгновенного и замедленного действия; механизм прямого размыкания контактов НЗ сертифицирован и при сварившихся контактах разводит их принудительно. Положение рычага держит зубчатое зацепление между рычагом и пластиной-указателем, указатель показывает рабочую зону, а кнопочный переключатель задаёт срабатывание при движении влево, вправо или в обе стороны. Уплотнение головки усилено: IP67 по TÜV, NEMA 3, 4, 4X, 6P и 13 по UL. Стандартная рабочая температура — от −40 до +80 °C; сертификаты UL, CSA, EN (TÜV) и CCC.
Другие серии раздела: D41L (RFID-код, блокировка двери, гигиеничный корпус), D41G (RFID-код, блокировка с дверной ручкой), D4NL (ключ-привод, блокировка двери, запирание механическое или соленоидом), D4SL-N (ключ-привод, блокировка, до 6 контактов), F3S-TGR-KHL (ключ-привод, блокировка, нержавеющая сталь), D4NH (на петле двери), D4N (концевой, двойная изоляция), D4N-□R (концевой с ручным возвратом), D4F (миниатюрный концевой с кабелем). Все серии — в разделе Защитные выключатели; концевые выключатели общего назначения и безопасности — в разделе Механические и концевые выключатели.
Исполнения
Обозначение — D4B-□□□□N. Первая цифра — кабельный ввод: 2 — G1/2 (PF1/2), 4 — M20. Вторая — встроенный переключатель: 1 — 1НЗ/1НР мгновенного действия, 5 — 1НЗ/1НР замедленного действия, A — 2НЗ замедленного действия. Две последние — привод. Например, D4B-4111N — ввод M20, 1НЗ/1НР мгновенного действия, рычаг с пластмассовым роликом; D4B-2A70N — ввод G1/2, 2НЗ, шток.
| 11 | рычаг с пластмассовым роликом |
|---|---|
| 15 | рычаг с роликом из нержавеющей стали |
| 70 | шток |
| 71 | шток с роликом |
| 16 | регулируемый рычаг с роликом — общего назначения |
| 17 | регулируемый стержневой рычаг — общего назначения |
Исполнения с приводами 16 и 17 по конструкции — концевые выключатели общего назначения, а не безопасности; даташит перечисляет их отдельно.
Характеристики
| Номинал TÜV, CCC | AC-15: 2 А при 400 В; защита — предохранитель 10 А типа gI или gG (IEC 60269) |
|---|---|
| UL/CSA | A600; длительный ток 10 А |
| Резистивная нагрузка | 10 А при 125, 250 и 400 В AC; 10 А при 8 и 14 В DC, 6 А при 30 В DC, 0,8 А при 125 В DC, 0,4 А при 250 В DC |
| Пусковой ток | не более 30 А |
| Прямое размыкание | усилие не менее 19,61 Н у рычагов, 49,03 Н у штоков; ход рычага не менее 35° (замедленного действия) или 55° (мгновенного), штока — 3,2 мм |
| Ресурс | механический — не менее 30 000 000 циклов у мгновенного действия и 10 000 000 у замедленного; электрический — не менее 500 000 (10 А, 250 В AC, резистивная нагрузка) |
| Скорость и частота | от 1 мм/с до 0,5 м/с; механически — 120, электрически — 30 срабатываний в минуту |
| Контакты | сопротивление не более 25 мОм; зазор не менее 2 × 0,5 мм (мгновенного действия) и 2 × 2 мм (замедленного) |
| Изоляция | Ui 600 В; класс I, с клеммой заземления; импульсное напряжение до 4 кВ; сопротивление не менее 100 МОм при 500 В DC |
| Тепловой ток Ithe | 20 А |
| Степень защиты | IP67 (EN 60947-5-1) |
| Вибрация и удар | 10–55 Гц, амплитуда 0,75 мм; удар без сбоев — не менее 300 м/с², без разрушения — не менее 1 000 м/с² |
| Температура | от −40 до +80 °C без обледенения; влажность до 95 % |
| Масса | около 250 г |
Монтаж и подключение
Стандартное исполнение крепят четырьмя винтами M5 с шайбами. Головку можно поставить в любую из четырёх сторон (со штоком с роликом — в одну из двух), направление срабатывания рычага — по часовой стрелке, против или в обе стороны — выбирают поворотом крышки на обратной стороне головки, без инструмента; с завода установлено «CW.CCW». Угол рычага меняют, ослабив винты с шестигранником: пластина-указатель фиксирует его с шагом 90°. Перевёрнутая пластина позволяет выставить любой угол, но при работе с сертифицированным прямым размыканием её не переворачивают. Провода — 0,5–2,5 мм² (AWG20–AWG14) с изолированными наконечниками M3.5; кабельные вводы — серии OMRON SC по диаметру кабеля. Нагрузка на ролик должна приходить горизонтально; с длинными рычагами 16 и 17 даташит советует ставить срабатывание в одну сторону и скашивать задний край упора на 15–30°.
Документы
Исполнения и характеристики — по даташиту OMRON Safety Limit Switch D4B-□N (CSM_D4B-_N_DS_E_10_12, на английском).
