Кнопки аварийной остановки Omron серии A22E / A22NE-P / A22NE-PD
Цена: Под заказ

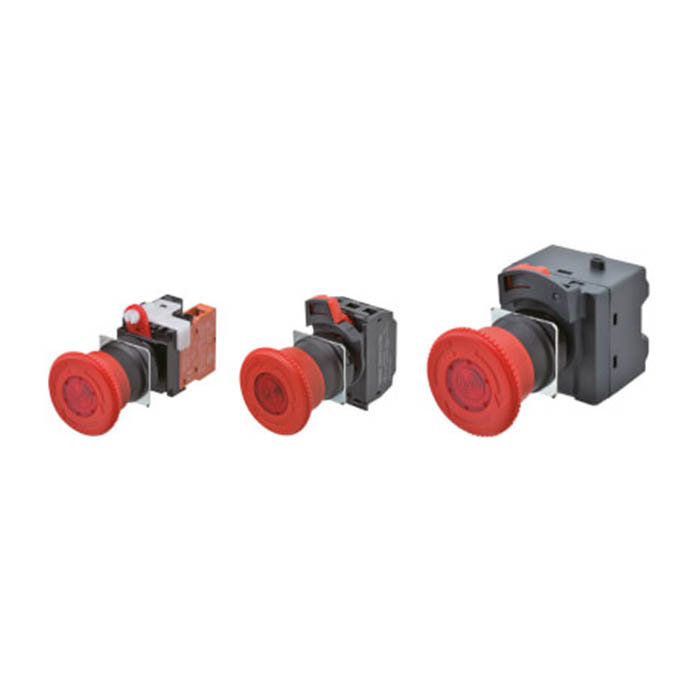

Кнопочные выключатели аварийной остановки OMRON для отверстия панели 22 мм (с кольцом — 25 мм) выпускаются тремя сериями: A22E с винтовыми клеммами, A22NE-P с безвинтовыми клеммами Push-In Plus и A22NE-PD, у которой к клеммам Push-In Plus добавлены контакты, связанные с фиксирующим рычагом. У всех трёх контакты NC с механизмом прямого размыкания — они размыкают цепь и при сваривании, — фиксация нажатия от ошибочного срабатывания, красный толкатель диаметром 30, 40 или 60 мм и сброс поворотом, а у толкателя 40 мм без подсветки есть и сброс вытягиванием.
Рядом в разделе: кнопки A165E для отверстия 16 мм, тросовые выключатели ER и выключатель разрешения A4EG. Все серии — в разделе Устройства аварийной остановки и управления.
Чем различаются серии
A22NE-PD. Фиксирующий рычаг держит контактный блок на блоке толкателя. Если рычаг сдвинут не до конца, контакт NC при ненажатом толкателе переходит в разомкнутое состояние — по состоянию контактов видно, что блок установлен неправильно; с рычагом связаны все контакты, NO тоже переключаются. Контактов — до четырёх.
A22NE-P. Те же клеммы Push-In Plus без инструмента, но без связи контактов с рычагом; до трёх контактных блоков, подсветка на пять напряжений, исполнение со встроенной коробкой. A22E. Винтовые клеммы M3.5 под открытые (вилочные) и закрытые (кольцевые) наконечники, до трёх контактных блоков у исполнений без подсветки, стопорная пластина в комплекте, контактные блоки для микронагрузки, исполнения с надписью EMO или EMS.
Степень защиты со стороны лицевой панели — маслостойкая IP65 у исполнений без подсветки и IP65 у исполнений с подсветкой. У A22NE-PD и A22NE-P исполнения со сбросом вытягиванием выпускаются и со степенью защиты IP69K: по даташиту они выдерживают струю под давлением от 80 до 100 бар при 80 °C со всех сторон; в отверстие 25 или 30 мм такие кнопки не ставятся.
Исполнения
Буква после серии — размер толкателя: S — 30 мм, M — 40 мм, L — 60 мм, MP — 40 мм со сбросом вытягиванием. Подсветка есть только у толкателя 40 мм со сбросом поворотом, цвет свечения красный.
| A22NE-S-PD□□-N, -M-PD□□-N, -L-PD□□-N | A22NE-PD без подсветки, сброс поворотом; □□: 02 — 2NC, 12 — 2NC + 1NO, 03 — 3NC, 22 — 2NC + 2NO, 13 — 3NC + 1NO, 04 — 4NC |
|---|---|
| A22NE-MP-PD□□-N, -N-69K | A22NE-PD, сброс вытягиванием; маслостойкая IP65 или IP69K; контакты — те же шесть вариантов |
| A22NE-M-PD□□-C | A22NE-PD с подсветкой 24 В AC/DC, IP65 |
| A22NE-S-P□□2-N, -M-P□□2-N, -L-P□□2-N | A22NE-P без подсветки; □□2: 002 — 1NC, 102 — 1NC + 1NO, 202 — 2NC, 212 — 2NC + 1NO, 222 — 3NC |
| A22NE-MP-P□□2-N, -N-69K | A22NE-P, сброс вытягиванием; маслостойкая IP65 или IP69K |
| A22NE-M-P□□2-A…-E | A22NE-P с подсветкой: A — 6 В, B — 12 В, C — 24 В AC/DC, D — 100–120 В AC, E — 200–240 В AC; 1NC, 1NC + 1NO или 2NC |
| A22NE-M-P□□2-N-B | A22NE-P во встроенной коробке: 1NC, 1NC + 1NO или 2NC; IP65, но не маслостойкая |
| A22E-S-□□, A22E-M-□□, A22E-L-□□ | A22E без подсветки; □□: 01 — 1NC, 11 — 1NC + 1NO, 02 — 2NC, 12 — 2NC + 1NO, 03 — 3NC (у L — 01, 11 и 02) |
| A22E-MP-□□ | A22E, сброс вытягиванием; 01, 11 или 02 |
| A22E-M-□□-EMO, -EMS | A22E с надписью EMO или EMS и белыми стрелками; с -RD — стрелки выгравированы красным |
| A22EL-M-□A-□□ | A22E с подсветкой: 6A — 6 В, 12A — 12 В, 24A — 24 В AC/DC; 01, 11 или 02 |
| A22EL-M-T1-□□, -T2-□□ | A22E с подсветкой через блок понижения напряжения: 100 или 200 В AC |
| A22E-M-01B, -11B, -02B | A22E во встроенной коробке A22Z-B101Y; IP65, но не маслостойкая |
Исполнения, которых нет среди собранных наборов, собирают из отдельно заказанных блоков толкателя, контактных блоков, ламп и защёлок. Контактные блоки A22NE-P: A22NZ-S-P1A (1NO), A22NZ-S-P1B (1NC), A22NZ-S-P2A (2NO), A22NZ-S-P2B (2NC), A22NZ-S-P2C (1NO + 1NC). Контактные блоки A22E: A22-10, A22-01, A22-20, A22-02 и A22-11, для микронагрузки — с буквой S (A22-01S и другие).
Характеристики
| Отверстие в панели | 22,3 мм (+0,4), толщина панели от 1 до 5 мм; 25 мм — с кольцом A22Z-R25; 30 мм — с переходником A22Z-A30, панель от 1 до 3 мм |
|---|---|
| Шаг установки | A22NE-PD и A22NE-P: не менее 50 мм у толкателей 30 и 40 мм, 70 мм — у 60 мм |
| Нагрузка A22NE-PD | изоляция 250 В, длительный ток 5 А; AC-15: 125 В — 3 А, 250 В — 1,5 А; DC-13: 30 В — 1 А, 125 В — 0,22 А, 250 В — 0,1 А; минимальная — 1 мА при 5 В DC |
| Нагрузка A22NE-P | изоляция 600 В, длительный ток 10 А; AC-15: 24 В — 10 А, 120 В — 6 А, 240 В — 3 А, 440 В — 1,6 А; DC-13: 24 В — 4 А, 120 В — 1,1 А, 240 В — 0,55 А; минимальная — 10 мА при 5 В DC |
| Нагрузка A22E | длительный ток 10 А; AC-15: 24 В — 10 А, 110 В — 5 А, 220 В — 3 А, 440 В — 1 А; DC-13: 24 В — 1,5 А, 110 В — 0,5 А, 220 В — 0,2 А; минимальная — 10 мА при 5 В DC; блоки для микронагрузки — 100 мА при 30 В DC, минимум 1 мА при 5 В DC |
| Защита от КЗ | A22NE-PD и A22NE-P — предохранитель 10 А типа gI или gG по IEC 60269, в комплект не входит; условный ток КЗ у всех трёх серий — 100 А (EN 60947-5-1) |
| Прямое размыкание | только у контактов NC; ход не менее 11 мм, усилие не менее 45 Н |
| Усилие и ход | сброс поворотом: усилие до 45 Н (A22E — до 44,1 Н), момент сброса до 0,25 Н·м, ход 10 ± 1 мм; сброс вытягиванием: до 60 Н (IP69K — 70 Н, A22E — 58,8 Н), ход 5,5 ± 1 мм |
| Механический ресурс | не менее 300 000 циклов «нажатие — сброс», у исполнений A22NE с IP69K — не менее 100 000 |
| Частота срабатываний | до 30 циклов в минуту |
| Изоляция | не менее 100 МОм при 500 В DC; сопротивление контакта — не более 100 мОм; класс защиты II, PTI 175, степень загрязнения 3 |
| Вибростойкость | 10–55 Гц, двойная амплитуда 1,5 мм (размыкание не дольше 1 мс) |
| Ударостойкость | ложное срабатывание — до 250 м/с² (не дольше 1 мс); у A22E на разрушение — 1 000 м/с² |
| Температура | при работе от −20 до +70 °C, с подсветкой — до +55 °C; хранение от −40 до +70 °C; без обледенения и конденсата |
| Влажность | от 35 до 85 % |
| Масса, толкатель 40 мм | A22NE-PD 2NC/2NO — около 95 г, со сбросом вытягиванием 125 г, IP69K — 135 г; A22NE-P 1NC/1NO — около 55 г; A22E 1NC/1NO — около 65 г |
| Сертификация | UL 508, CSA C22.2 No. 14; TÜV SÜD — EN 60947-5-1 (прямое размыкание) и EN 60947-5-5; CCC — GB/T 14048.5; у A22E часть исполнений — KOSHA |
Монтаж и принадлежности
Блок толкателя вставляют в панель спереди, с резиновой шайбой между ним и панелью, сзади ставят стопорное кольцо и затягивают гайку моментом от 1,0 до 2,0 Н·м — ключом A22Z-3905. Для надёжной фиксации есть стопорное кольцо A22Z-3360. Если фиксирующий рычаг A22NE-PD стоит в положении «отпущено», контакты NO и NC работают наоборот — перед работой рычаг переводят в положение «заблокировано».
Общие принадлежности серий: жёлтые таблички аварийной остановки A22Z-3466-1 (60 мм) и A22Z-3476-1 (90 мм) — с ними толщина панели от 1 до 4 мм, заглушка отверстия A22Z-3530, кабельные вводы A22Z-3500-1 и A22Z-3500-2 для коробки, прокладки A22Z-R. Жёлтые коробки на одну кнопку: для A22NE-PD — A22NZ-A-B101Y; для A22NE-P — A22NZ-A-B101Y и A22NZ-A-B01Y (с двухконтактными блоками B01Y не ставится); для A22E — A22Z-B101Y и A22Z-B201Y. Кожухи A22Z-EG□ по SEMI S2 рассчитаны на A22E и только на оборудование, соответствующее стандартам SEMI. Коробки не сочетаются ни с табличкой 90 мм, ни с кожухами.
Документы
Все три серии описаны в одном даташите OMRON Emergency Stop Pushbutton Switches A22NE-PD/A22NE-P/A22E Series (Cat. No. A263-E1-14, на английском): A22NE-PD — со страницы 7, A22NE-P — со страницы 21, A22E — со страницы 37, общие принадлежности — страница 51. Отдельного даташита A22E поиск OMRON не находит.
