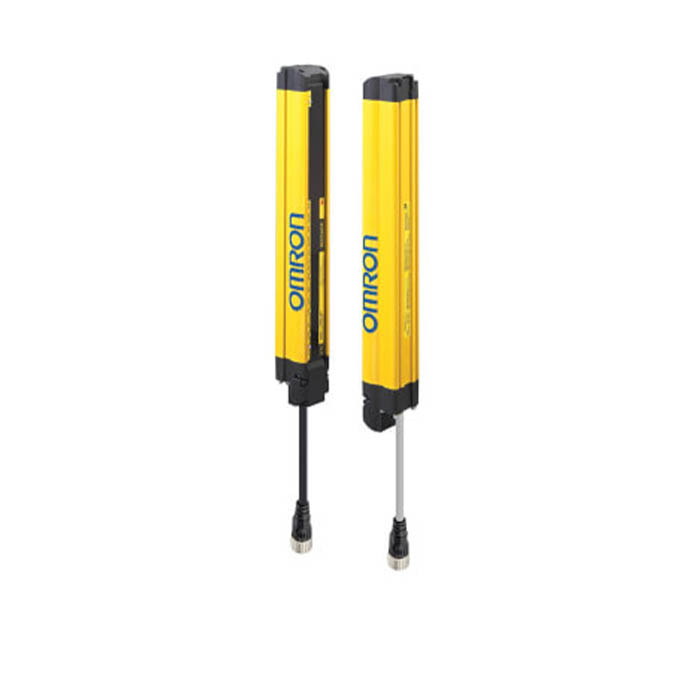

Световая завеса безопасности F3SG-RE
Цена: Под заказ
Упрощённая световая завеса безопасности F3SG-RE — тип Easy серии OMRON F3SG-R для простого обнаружения по принципу «включено — выключено»: от корпуса и базовых функций безопасности типа Advanced в ней остались два безопасных выхода OSSD и самотест, а блокировок, мьютинга, бланкинга и настройки программой нет. Для минимальной схемы хватает четырёх проводов, время срабатывания — от 5 мс. Способность обнаружения — 14 мм (пальцы, дальность до 10 м) или 30 мм (кисть и рука, до 20 м), защитная высота — от 160 до 2510 мм. Выход PNP или NPN выбирается при заказе, а не переключателем; по типу 4 завеса отвечает PL e, категории 4, SIL 3.
Исполнение той же серии с мьютингом, бланкингом, каскадом и выбором PNP/NPN DIP-переключателем — F3SG-RA. Другие завесы раздела — F3SG-SR/PG и F3SJ, там же лазерный сканер OS32C и однолучевой датчик E3ZS; все — в разделе Датчики безопасности. Реле с принудительно направляемыми контактами G7SA и G7S-□-E даташит называет среди рекомендуемых устройств для цепи безопасности.
Исполнения
Обозначение — тип, защитная высота в миллиметрах, выход и способность обнаружения, например F3SG-4RE0400P14.
| F3SG-4RE□□□□P14 | защита пальцев, выход PNP: объект 14 мм, шаг лучей 10 мм, 15–207 лучей, высота 160–2080 мм |
|---|---|
| F3SG-4RE□□□□N14 | то же с выходом NPN |
| F3SG-4RE□□□□P30 | защита кисти и руки, выход PNP: объект 30 мм, шаг 20 мм, 8–124 луча, высота 190–2510 мм |
| F3SG-4RE□□□□N30 | то же с выходом NPN |
В заказной таблице даташита — только тип 4 (F3SG-4RE); исполнения типа 2 (F3SG-2RE, PL c, категория 2) упомянуты в таблице характеристик.
Характеристики
| Тип ESPE | F3SG-4RE — тип 4, F3SG-2RE — тип 2 (IEC 61496-1) |
|---|---|
| Уровень безопасности | тип 4 — PL e, категория 4; тип 2 — PL c, категория 2 (EN ISO 13849-1:2015) |
| PFHd, IEC 61508 | 9,1 × 10−9; интервал контрольной проверки — 20 лет; SFF 99 %, HFT 1, тип B |
| Объект | непрозрачный, 14 мм или 30 мм |
| Линза | 5,2 × 3,4 мм у исполнений 14 мм, диаметр 7 мм у 30 мм |
| Дальность | Long: 14 мм — от 0,3 до 10,0 м, 30 мм — от 0,3 до 20,0 м; Short: от 0,3 до 3,0 м и от 0,3 до 7,0 м |
| Выбор дальности | проводом: 9 В — Vs или обрыв — Long, 0–3 В — Short; с Y-разъёмом F39-GCNY1 — всегда Long |
| Время срабатывания | ON → OFF — от 5 до 15 мс, OFF → ON — от 25 до 75 мс, по высоте (одна завеса) |
| Угол апертуры | тип 4 — не более ±2,5°, тип 2 — не более ±5,0° на дальности от 3 м (IEC 61496-2) |
| Источник света | инфракрасные светодиоды, 870 нм |
| Готовность | не более 2 с |
| Питание | SELV/PELV 24 В DC ±20 %, пульсации (размах) до 10 % |
| Потребляемый ток | по высоте: излучатель 40–115 мА, приёмник 50–105 мА |
| Выходы OSSD | 2 транзисторных: у исполнений P — PNP, у N — NPN; до 300 мА, остаточное напряжение до 2 В, ёмкость до 1 мкФ, индуктивность до 2,2 Гн, утечка до 1 мА (PNP) и 2 мА (NPN) |
| Режим выхода | Light-ON: выходы включены, пока приёмник получает сигнал излучателя |
| Тест | самотест при включении и во время работы |
| Индикация | у излучателя — дальность Long, питание, блокировка по ошибке; у приёмника — верхний и нижний луч, стабильность, состояние выхода, синхронизация, внутренняя ошибка и блокировка |
| Защиты | от короткого замыкания выхода и обратной полярности питания |
| Температура | при работе от −10 до +55 °C, хранение от −25 до +70 °C |
| Влажность | при работе 35–85 %, без конденсата; хранение 35–95 % |
| Внешняя засветка | на приёмнике: лампа накаливания — до 3000 лк, солнечный свет — до 10 000 лк |
| Степень защиты | IP65 и IP67 (IEC 60529) |
| Вибрация и удар | класс 3M4 (IEC TR 60721-4-3): 5–150 Гц, размах 7 мм, 1 g; 15 g, 6 мс, по 100 ударов по осям X, Y, Z |
| Изоляция | не менее 20 МОм (500 В DC); электрическая прочность — 1000 В AC, 50/60 Гц, 1 мин |
| Подключение | кабели 0,3 м с разъёмами M12, 4 контакта у излучателя и у приёмника; кабель питания удлиняется до 100 м |
| Материалы | корпус — алюминиевый сплав, торцевые крышки — PBT, окно — акрил, кабель — маслостойкий ПВХ |
| Масса | пара излучатель и приёмник — от 0,6 до 6,5 кг, по высоте |
| В комплекте | стандартные неподвижные кронштейны F39-LGF (2–4 комплекта, по высоте), инструкции, наклейка |
Подключение и принадлежности
Кабели у излучателя и приёмника одинаковые, их заказывают два на комплект: одноконцевые XS5F-D421-□80-F длиной 1, 2, 3, 5, 10 и 20 м и двухконцевые XS5W-D421-□81-F тех же длин — для удлинения больше 20 м; например, 50 м набирают из двух кабелей по 20 м и одного на 10 м. Даташит отмечает, что удлинителями можно брать и покупные кабели с разъёмами M12. Y-разъём F39-GCNY1 (0,5 м) сводит завесу к одной линии до контроллера. Кронштейны — те же, что у F3SG-RA: F39-LGA, F39-LGTB, F39-LGTB-1; защитные крышки от брызг — F39-HGB, лазерный указатель — F39-PTG.
Завесу с выходами PNP подключают, в частности, к блокам реле безопасности G9SA, G9SB и G9SE, гибким блокам G9SX, контроллерам G9SP, модулям NX-SIH400 и NX-SID800; с выходами NPN — к G9SA-301-P. Контроллер и завеса должны питаться от одного источника или быть соединены с его общим выводом.
Документы
Исполнения, характеристики и принадлежности — по даташиту OMRON Safety Light Curtain F3SG-R Series (F094-E1-13, на английском), раздел F3SG-RE; нормы и стандарты этот раздел отсылает к разделу F3SG-RA того же документа.
