Защитные выключатели

Защитные выключатели OMRON в этом разделе — десять серий, которые контролируют положение механизма или защитной двери: концевые выключатели безопасности с механизмом прямого размыкания, петлевой выключатель двери, дверные выключатели с ключом-приводом и блокировкой и дверные выключатели с RFID-кодированием. Описание каждой серии — по действующему даташиту OMRON: исполнения с заказными обозначениями, таблица характеристик, монтаж и ссылка на документ.

Концевые выключатели безопасности

Привод концевого выключателя нажимает упор или кулачок механизма. У контактов НЗ этих серий механизм прямого размыкания по EN 60947-5-1: если контакты сварились, их разделяет вдавливаемый плунжер. Исключения — исполнения общего назначения без механизма прямого размыкания: у D4N с приводами 80, 87, RE и LE, у D4B-□N с приводами 16 и 17. Эти серии лежат и в разделе Механические и концевые выключатели.

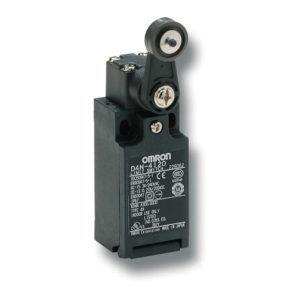

D4N	двойная изоляция; 1НЗ/1НР, 2НЗ, 2НЗ/1НР, 3НЗ, MBB; мгновенного и замедленного действия; ввод Pg13.5, G1/2, M20 или разъём M12; 3 А при 240 В AC; от −30 до +70 °C

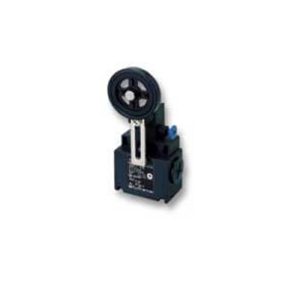

D4N-□R	привод фиксируется после срабатывания, возврат вручную; 1НЗ/1НР, 2НЗ, 2НЗ/1НР, 3НЗ; разъём M12 у двухконтактных

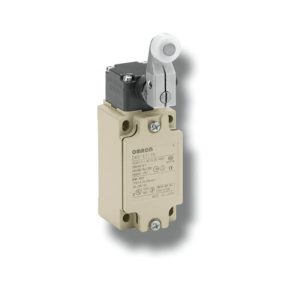

D4B-□N	металлический корпус; 1НЗ/1НР или 2НЗ; 2 А при 400 В AC; от −40 до +80 °C; ресурс до 30 млн циклов

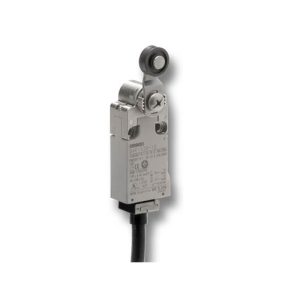

D4F	сверхмалый; 2 или 4 контакта; кабель 1, 3 или 5 м; 0,75 А при 240 В AC

Дверные выключатели

D4NH ставят на петлю распашной двери: при открывании кулачок на валу размыкает контакты НЗ. Остальные дверные серии работают с ключом-приводом (актуатором) на двери и запирают его: дверь остаётся закрытой, пока схема не разрешит её открыть.

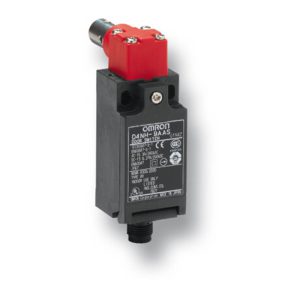

D4NH	на петле двери; вал или рычаг; 2 или 3 контакта, MBB; тип 1 по EN ISO 14119

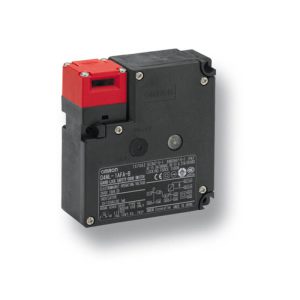

D4NL	ключ-привод, блокировка: запирание механическое или соленоидом; соленоид 24 В DC или 110 В AC; 2 группы контактов; удержание 1 300 Н; тип 2
D4SL-N	ключ-привод, блокировка: запирание механическое или соленоидом; соленоид 24 В DC; 4, 5 или 6 контактов; клеммы или разъём; удержание 1 300 Н; тип 2

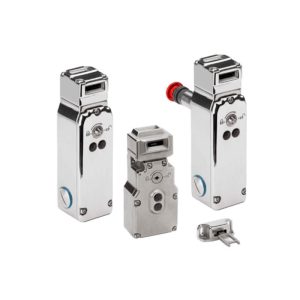

F3S-TGR-KHL	корпус из нержавеющей стали 316, IP69K; 6 контактов; удержание 2 000 или 3 000 Н (F1 max)

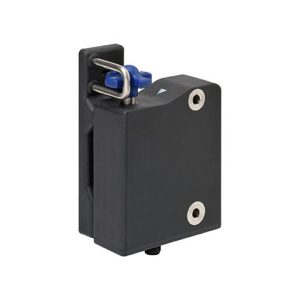

D41L	RFID-код, блокировка: запирание механическое или соленоидом; выходы OSSD; IP66, IP67, IP69; тип 4, PL e

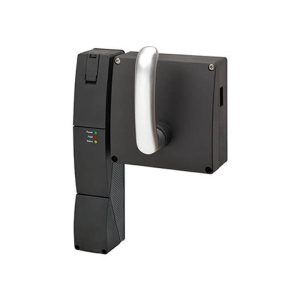

D41G	RFID-код, блокировка, актуатор с дверной ручкой и аварийным выходом; выходы OSSD; удержание 2 000 Н; тип 4, PL e

Как выбрать

Что контролировать. Положение подвижной части механизма — концевой выключатель: D4N и D4N-□R в корпусе с двойной изоляцией, D4B-□N в металлическом корпусе, сверхмалый D4F с кабелем. Распашная дверь без запирания — D4NH на её петле. Дверь, которая должна оставаться запертой, пока опасность не устранена, — выключатель с блокировкой: D4NL, D4SL-N, F3S-TGR-KHL, D41L или D41G.

Защита от обхода. По EN ISO 14119 даташиты относят D4NH к типу 1 без кодирования, D4NL и D4SL-N — к типу 2 с низким уровнем кодирования, D41L и D41G — к типу 4 с высоким уровнем кодирования: выключатель принимает только свой актуатор, записанный при обучении.

Как запирается дверь. У выключателей с блокировкой два способа. Механическое запирание с отпиранием соленоидом держит дверь запертой и при пропадании питания. Запирание соленоидом при пропадании питания дверь отпускает: даташит D4NL не допускает такие исполнения там, где опасность после отключения сохраняется, а даташит D41L велит применять их только для защиты процесса. У F3S-TGR-KHL запирание механическое, отпирание соленоидом.

Условия и подключение. Для гигиеничных зон — D41L (гладкий корпус, IP69, сертификат ECOLAB) и F3S-TGR-KHL (нержавеющая сталь, IP69K); от −40 до +80 °C работает D4B-□N. Разъём M12 есть у D4N, D4N-□R, D41L и D41G, разъём со своими кабелями — у D4SL-N, D4F выпускается с кабелем. D41L и D41G выдают сигнал транзисторными выходами PNP (OSSD) и подключаются к контроллерам и реле безопасности OMRON, остальные серии — контактами.
