Фотоэлектрические датчики безопасности E3ZS
Цена: Под заказ

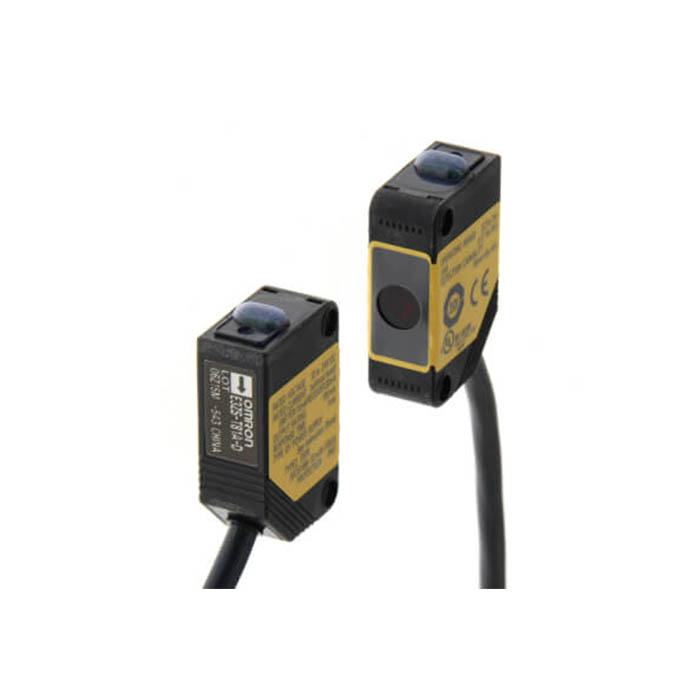

В серии OMRON фотоэлектрические датчики безопасности E3ZS представлены одной моделью — однолучевым комплектом E3ZS-T81A из излучателя и приёмника, который работает на пересечение луча на расстоянии от 0,2 до 3 м. OMRON предлагает его для защиты доступа в опасную зону там, где свободного места очень мало. Защитным устройством E3ZS становится только вместе с контроллером безопасности, соответствующим стандартам, — даташит приводит примеры с G9SP и NX-S; такая система отвечает типу 2 по IEC 61496-1 и PL c, категории 2 по EN ISO 13849-1, а сам датчик без контроллера — PL c, категории 1, и для обнаружения людей его одного не применяют.
Полная таблица характеристик, назначение проводов и условия подключения — в карточке модели E3ZS-T81A, она лежит в разделе фотоэлектрических датчиков E3Z. Защита многими лучами — световые завесы F3SG-RA, F3SG-RE, F3SG-SR/PG и F3SJ, рядом с ними — лазерный сканер OS32C. Все они — в разделе Датчики безопасности.
Исполнения и контроллеры
Датчик у серии один, а число датчиков в системе задаёт контроллер. Контроллеры в комплект не входят и описаны в каталогах OMRON G9SP (F090) и NX-S (F101, F100):
| E3ZS-T81A | датчик: излучатель и приёмник, красный свет, выход PNP, кабели 2 м |
|---|---|
| G9SP-N10S | контроллер: 10 входов безопасности, 4 тестовых выхода, 4 твердотельных выхода безопасности, 4 обычных выхода; с версии 2.0 — до 4 датчиков E3ZS |
| G9SP-N10D | 10 входов, 6 тестовых выходов, 16 твердотельных выходов безопасности; с версии 2.0 — до 6 датчиков |
| G9SP-N20S | 20 входов, 6 тестовых выходов, 8 твердотельных выходов безопасности; с версии 2.0 — до 6 датчиков |
| NX-SL3300, NX-SL3500 | процессорные модули безопасности NX: до 256 и до 1024 точек ввода-вывода безопасности |
| NX-SIH400 | модуль входов NX: 4 входа безопасности PNP на 24 В DC, 2 тестовых выхода; до 4 датчиков E3ZS |
К контроллеру G9SP версий 1.0 и 1.1 подключается только один E3ZS. Датчик нельзя ставить в приложения категории 3 и выше или PL d и выше.
Характеристики
| Способ | на пересечение луча, один луч |
|---|---|
| Расстояние | от 0,2 до 3 м |
| Объект | непрозрачный, от 18 мм |
| Свет | красный светодиод, 660 нм |
| Время срабатывания | 1,0 мс (сам датчик, при стабильном приёме) |
| Питание | 12–24 В DC ±10 % |
| Выход | транзисторный PNP, до 100 мА; Light-ON, когда розовый провод приёмника подключён к 24 В DC, иначе выход может включаться при перекрытии луча |
| Тест | внешний: тестовый вход излучателя выключает излучение |
| Суммарная длина линий | не больше 100 м |
| Стандарты датчика | IEC 60947-5-3 (PDDB); EN ISO 13849-1 — PL c, категория 1 |
| С контроллером | IEC 61496-1 (ESPE типа 2), IEC 61496-2 (AOPD типа 2); EN ISO 13849-1 — PL c, категория 2 |
| Степень защиты | IP67 |
| Температура | при работе от −10 до +55 °C |
| Корпус | PBT |
Принадлежности
Монтажный кронштейн — E39-L104. Если два комплекта стоят рядом, на излучатель и приёмник ставят фильтры E39-E11 (по два на каждый, четыре на комплект): они сдвигают поляризацию соседних пар на 90° и не дают им мешать друг другу, но дальность с ними — до 1,5 м.
Документы
Характеристики, контроллеры и принадлежности — по даташиту OMRON Single-beam Safety Sensor E3ZS (CSM_E3ZS_DS_E_5_1, на английском); защита доступа при малом свободном месте — по странице серии в каталоге OMRON Europe.
