Тросовые выключатели аварийной остановки Omron ER
Документация
Цена: Под заказ

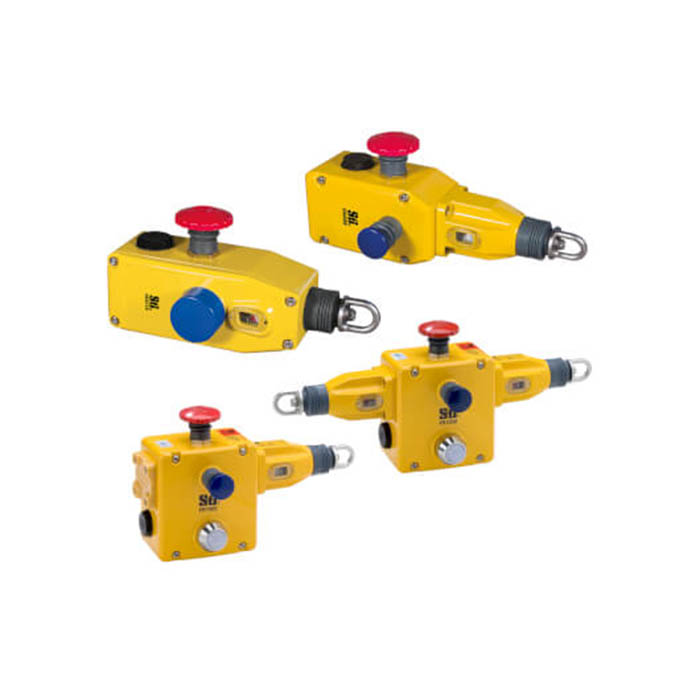

Тросовые выключатели аварийной остановки OMRON серии ER срабатывают, когда натянутый вдоль машины трос тянут или он провисает: защитные контакты NC размыкаются, выключатель остаётся в сработавшем положении, пока его не вернут синей кнопкой сброса. Типичные места установки по даташиту — конвейеры, вращающиеся машины и границы опасных зон. Четыре серии — ER1022, ER1032, ER5018 и ER6022 — различаются длиной троса, набором контактов и встроенными кнопкой аварийной остановки и сигнальным маячком; общее у них — литой корпус из алюминиевого сплава жёлтого цвета, проушина из нержавеющей стали, степень защиты IP67 (NEMA 6) для мойки водой, индикатор натяжения троса, контакты мгновенного действия, устойчивые к ложным срабатываниям от вибрации, и ресурс не менее миллиона срабатываний.
Рядом в разделе: кнопки аварийной остановки A165E (отверстие 16 мм) и A22E, A22NE-P, A22NE-PD (отверстие 22 мм), выключатель разрешения A4EG. Все серии — в разделе Устройства аварийной остановки и управления.
Исполнения
| ER1022-042MELL, ER1022-042MELR | трос до 125 м; 4NC + 2NO; кнопка аварийной остановки и маячок 24 В DC встроены; 4 ввода M20; левое и правое исполнение — по положению выключателя в установке |
|---|---|
| ER1032-042MEL | трос с двух сторон; 4NC + 2NO; кнопка и маячок 24 В DC встроены; 4 ввода M20 |
| ER5018-021M, ER5018-030M | компактный, ширина крепления 40 мм, трос до 40 м; 2NC + 1NO или 3NC; без кнопки; 3 ввода M20 |
| ER5018-021ME, ER5018-030ME | то же с кнопкой аварийной остановки |
| ER6022-021M, ER6022-030M | трос до 80 м; 2NC + 1NO или 3NC; без кнопки и маячка; 3 ввода M20 |
| ER6022-021ML, -030ML | с маячком 24 В DC |
| ER6022-021ME, -030ME | с кнопкой аварийной остановки |
| ER6022-021MEL, -030MEL | с кнопкой и маячком 24 В DC |
Длина троса ER1032 в даташите указана по-разному: в перечне свойств — до 200 м, на схеме монтажа — до 100 м с каждой стороны выключателя, в таблице характеристик — 125 м. У ER5018 и ER6022 схемы монтажа показывают 30 и 60 м при 40 и 80 м в таблицах. Кнопку аварийной остановки ER5018 и ER6022 можно поставить или переставить на месте — у корпуса два места для неё.
Характеристики
| Защитные контакты | ER1022, ER1032 — 4NC; ER5018, ER6022 — 2NC или 3NC |
|---|---|
| Вспомогательные контакты | ER1022, ER1032 — 2NO; ER5018, ER6022 — 1NO у исполнений 2NC + 1NO |
| Коммутация | индуктивная нагрузка: 240 В AC — 3 А, 120 В AC — 6 А, 24 В DC — 2,5 А; наибольшая — 240 В, 720 ВА |
| Минимальный ток | 5 мА при 5 В DC |
| Ресурс | электрический и механический — не менее 1 000 000 срабатываний |
| Наибольшая длина троса | по таблицам характеристик: ER1022 и ER1032 — 125 м, ER5018 — 40 м, ER6022 — 80 м |
| Усилие | срабатывания — меньше 125 Н; натяжения до рабочего положения — 130 Н (типовое) |
| Маячок | у ER1022, ER1032 и исполнений ER6022 с буквой L; 24 В DC: на красный провод — мигает красным (сработал), на зелёный — горит зелёным (взведён) |
| Монтаж | в любом положении; винты M5: ER1022, ER1032, ER6022 — 4, ER5018 — 2 |
| Кабельные вводы | ER1022, ER1032 — 4 × M20; ER5018, ER6022 — 3 × M20 |
| Корпус | литой алюминиевый сплав, жёлтый; проушина — нержавеющая сталь |
| Масса | ER1022 — 1 100 г, ER1032 — 1 320 г, ER5018 — 675 г, ER6022 — 880 г |
| Степень защиты | IP67 (NEMA 6), мойка водой |
| Температура | от −25 до +80 °C |
| Стандарты | IEC 947-5-1, IEC 947-5-5, EN 418, UL 508, BS 5304; маркировка CE, UL и C-UL |
Защитные контакты названы NC в том положении, когда трос правильно натянут и машину можно пускать. По диаграмме контактов ER1022 и ER1032 рабочий диапазон натяжения — ход от 4,0 до 15,0 мм, у ER5018 и ER6022 — от 3,5 до 14,5 мм; при провисании троса (ход меньше) и при рывке (больше) защитные контакты разомкнуты, а вспомогательные NO замкнуты.
Монтаж и принадлежности
Установку делают по оценке рисков для конкретной машины. Трос поддерживают рым-болтами через каждые 2,5–3 м, первая опора — не дальше 500 мм от проушины выключателя или пружины, и эти 500 мм в защищаемую зону не входят. Выключатель крепят винтами M5 моментом 4 Н·м, крышку, заглушки и кабельные вводы затягивают моментом 1,5 Н·м — иначе не держится степень защиты. Трос натягивают до середины шкалы — по красным стрелкам в окне индикатора, затем проверяют срабатывание рывком в разных местах и сброс каждой синей кнопкой. Типичные условия исправной работы — усилие рывка меньше 75 Н и прогиб троса между опорами меньше 150 мм. Раз в неделю проверяют работу по всей длине и натяжение, раз в полгода при снятом питании — затяжку клемм и нет ли влаги под крышкой. Для некоторых установок нужен выключатель на каждом конце троса.
Натяжной комплект RK содержит всё для большинства установок: RK5, RK10, RK20 и RK50 (трос 5, 10, 20 и 50 м, нержавеющая сталь), для ER6022 — ещё RK80. Отдельно — трос R5M, R10M, R20M, R50M, R100M и R126M, натяжитель-зажим SM06-TG00, рым-болты SM06-EB10 (8 шт.), двойные зажимы петли SM06-DL20 и коуши SM06-THSS (по 4 шт.), талреп SM06-TB30, пружина SM06-SP50, ролик SM06-RPSS и механизм кнопки аварийной остановки SM06-ES60. Запасные крышки: SM06-SL710 (ER1022, с маячком), SM06-SL711 (ER1032, с маячком), SM06-SL400 (ER5018), SM06-SL500 и SM06-SL510 с маячком (ER6022).
Документы
Каждая серия описана своим листом OMRON (на английском): ER1022, Cat. No. E51E-EN-01; ER1032, Cat. No. E52E-EN-01; ER5018, Cat. No. E53E-EN-01A; ER6022, Cat. No. E54E-EN-01A. Исполнения, характеристики, монтаж и принадлежности — по ним.
